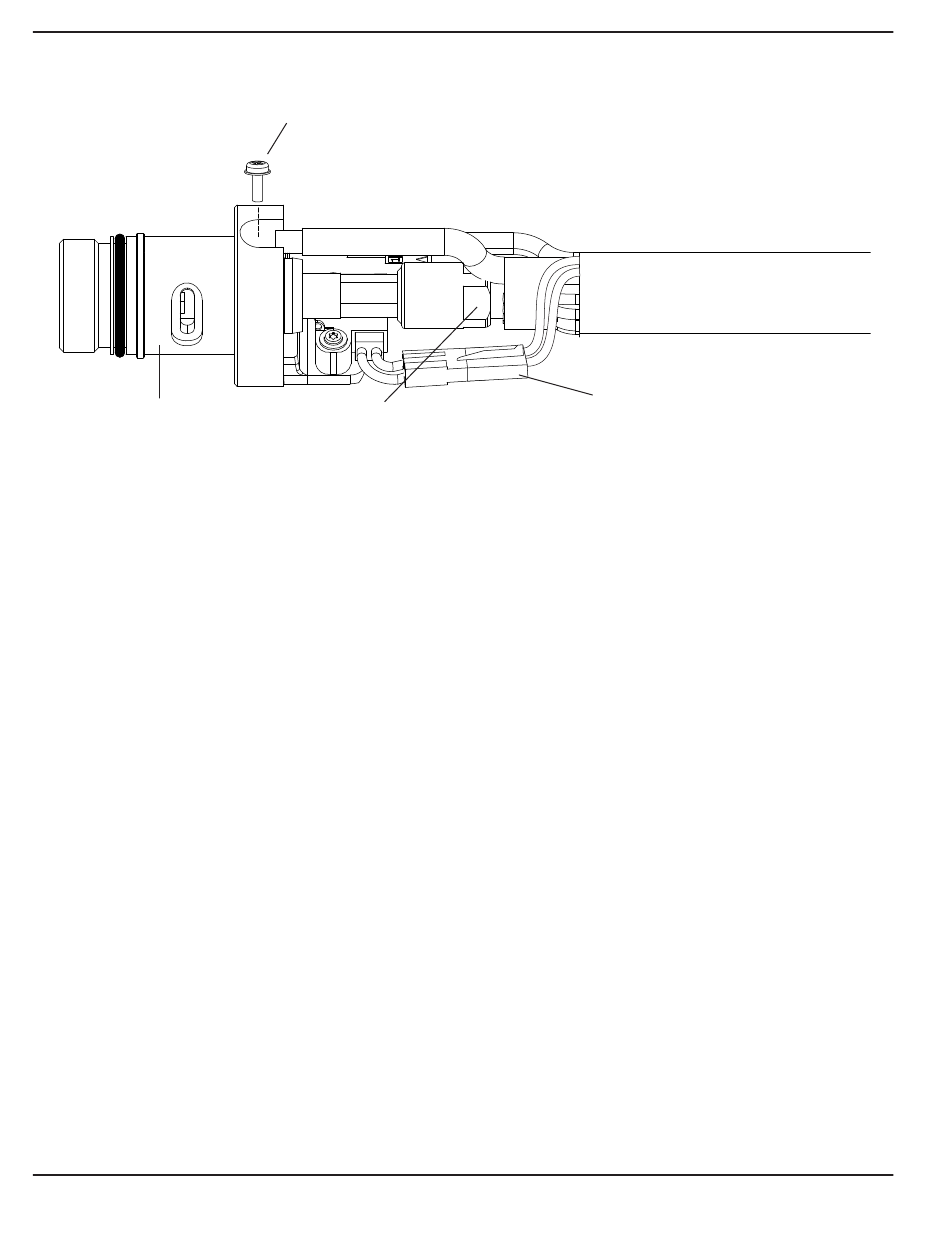

Configuration de la torChe
Vis de borne du fil pilote
Tête de torche
7. Débrancher le connecteur du fil du contacteur de détection de buse.
8. Utiliser un tournevis à pointe cruciforme n° 2 pour retirer la vis qui fixe le fil pilote au corps
de la torche.
9. Utiliser des clés de 1/4 po et de 3/8 po (ou ajustables) pour desserrer l'écrou qui fixe
la conduite d'alimentation en gaz au faisceau de torche. Mettre le corps de la torche de côté.
ote : Couvrir l'extrémité de la conduite de gaz sur le faisceau de torche de ruban
adhésif pour éviter que les impuretés et d'autres contaminants ne pénètrent dans
la conduite de gaz lorsque le faisceau passe dans la gouttière.
10. Dégager le coupleur, la gaine de positionnement (torche machine pleine longueur), l'écrou
du serre-câble et le corps du serre-câble en les faisant glisser hors du faisceau de torche.
11. Si la crémaillère d'engrenage n'est pas nécessaire sur une torche machine pleine longueur,
la glisser sur la gaine de positionnement vers l'extrémité consommables de la gaine.
12. Faire passer le faisceau de torche dans la gouttière de la table de coupe.
