2 Pokyny k dokumentaci

2 Pokyny k dokumentaci
2.1 Dodržování platné dokumentace
▶
Bezpodmínečně dodržujte všechny
návody k obsluze, které jsou připojeny
ke komponentám zařízení.
2.2 Uložení dokumentace
▶
Tento návod a veškerou platnou doku-
mentaci uchovejte pro další použití.
2.3 Platnost návodu
Tento návod platí výhradně pro tyto vý-
robky:
Výrobek – číslo zboží
VIH Q 75/2 B
VIH QL 75/2 B
3 Popis výrobku

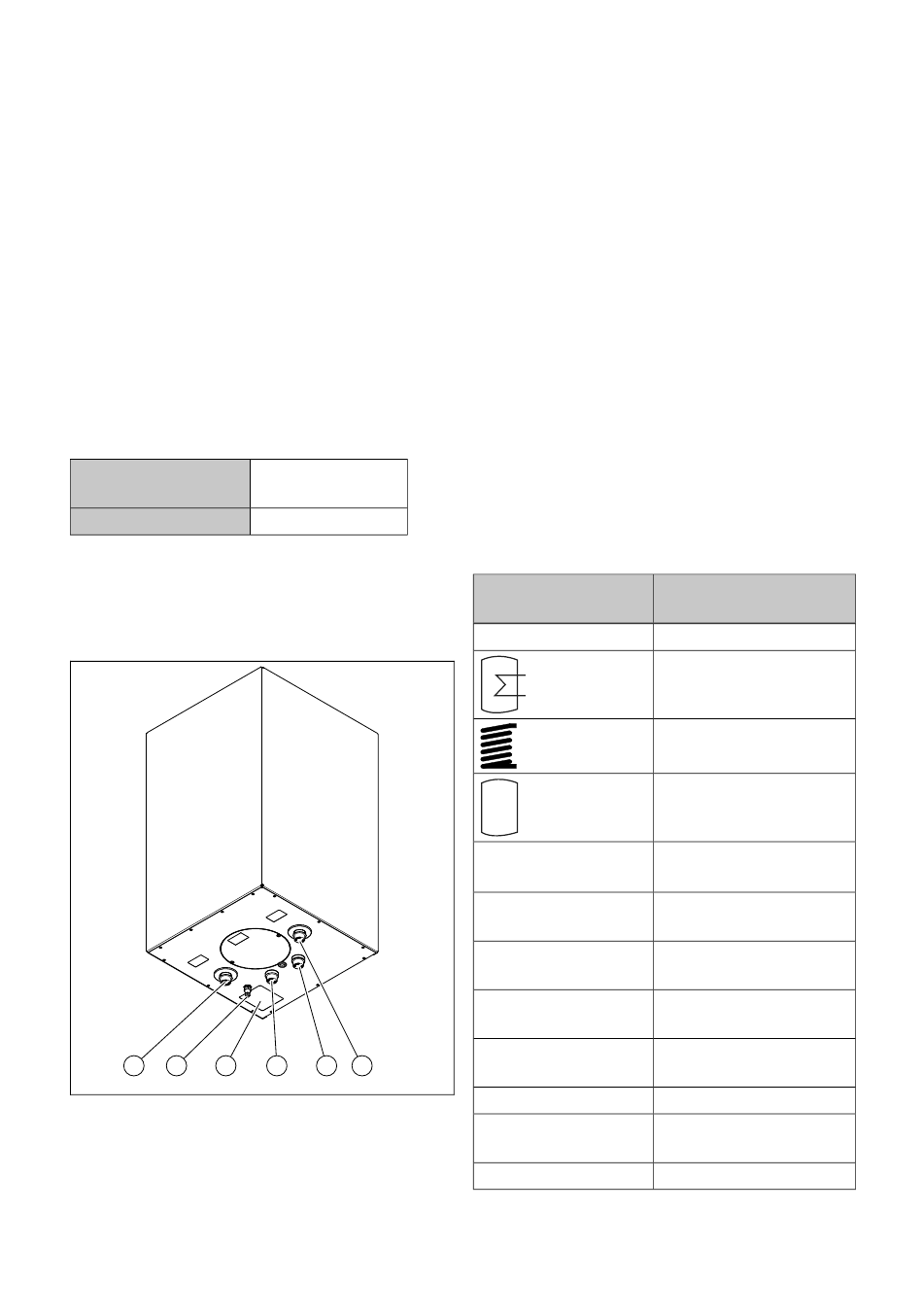

3.1 Konstrukce výrobku
6 5 4
1 Vývod zásobníku
2 Přípojka studené
vody
4
0010025312,
0010025313
0010025314
3 2 1
3 Přípojka teplé
vody
4 Typový štítek
5 Odvzdušnění
topné spirály
(pouze VIH
Q 75/2 B)
VIH Q 75/2 B: Výrobek je přímo ohřívaný
zásobník teplé vody.
VIH QL 75/2 B: Výrobek je zásobník
s vrstveným ukládáním teplé vody.
Zásobníky teplé vody jsou zvenku opat-
řeny tepelnou izolací. Nádrž zásobníků
teplé vody je vyrobena ze smaltované
oceli. Jako přídavnou ochranu proti korozi
má nádrž ochrannou hořčíkovou anodu.
3.2 Typový štítek
Typový štítek se nachází na spodní straně
výrobku.
3.2.1 VIH Q 75/2 B, VIH QL 75/2 B
Údaj na typovém
štítku
VIH Q 75/2 B
Vs [l]
V [l]
PD [kW]
max
P [Mpa (bar)]
max
P [Mpa (bar)]
t
T [°C]
max
A [m²]
qB,S [kWh / 24 h]
P1 [kW]
Návod k obsluze 0020275559_02
6 Přívod zásob-
níku
Význam
Typové označení
Nádoba zásobníku
Výměník tepla
Vrstvený zásobník
Jmenovitý objem
Maximální trvalý výkon
při ohřevu teplé vody
Maximální provozní
tlak systému
Maximální provozní
tlak teplé vody
Maximální provozní
teplota
Povrch výměníku tepla
Pohotovostní spotřeba
energie
Trvalý výkon
