1. INFORMATIONS TECHNIQUES GÉNÉRALES
• Alimentation 230VAC – 50Hz intégrée.
• Sauvegarde des données en EEPROM en cas de perte
secteur.
• Alarme visuelle et sonore pour un fonctionnement >
400mm (EN-14175)
• Alarme visuelle et sonore en cas de dépassement des
seuils.
• Algorithme de commande PID intégré.
• Temps de réaction programmable par l'IHM.
• Borniers séparés pour un raccordement simple et rapide.
• Sortie Bus pour la mise en réseau avec d'autres produits.
• Contact sec d'alarme disponible.
• Code d'accès aux paramètres reconfigurable par l'utilisateur.
2. CARACTÉRISTIQUES GÉNÉRALES
Alimentation ......................................................230VAC – 50Hz
Consommation ...................................................................10VA.
Classe de sécurité. ...................................... II (terre facultative)
Protection............................................ Fusible interchangeable.
Intensité du fusible ........................................................500mA.
2.1. Caractéristiques détaillées
ENTREES
Entrées digitales ....................................... 4x 0-5V/25mA TOR
SORTIES
Commande variateur ......................... 0-2...10V / 0...10V (PID)
Source de tension ............................ 10V / 500mA permanent
Contact d'ordre de marche....................................5A /230VAC.
Contact d'alarme ........................ 1A /24VDC – 0.5A / 230VAC.
Contact de lumière sorbonne ................................4A /250VAC.
Contact montée / descente de vitre .....................4A /250VAC.
CAPTEUR DE PRESSION
Plage de mesure .........................................................0-500Pa.
Précision du capteur ........................................................0.3Pa.
Temps de réponse ............................................................40ms.
Offset ...................................................................................0Pa.
Surpression admissible .....................................................1bar.
Pression d'éclatement .................................................... 2bars.
4
COMMUNICATION
CAN Bus ................................................................... 250kbits/s
Protocole .........................................................................COMnet
Procédure d'accès .................................. Station / Multi maître
Nombre d'unités ................................................................. 256.
Longueur max ................................................................... 300m.
Type de support ..................................................Paire torsadée.
SERVOMOTEUR
Durée de marche ................................................................... 8s.
Dimension de l'arbre..................Ø10 à 20mm / □10 à 16mm.
Bruit en marche................................................................45dB.
Puissance absorbée..............................................................6 W
2.2. Caractéristiques nominales
Consigne de débit DN200 ...........................110 à 1120 m3/h
Consigne de débit DN250 .......................... 180 à 1800 m3/h
Consigne de temps d'alarme .................................... 5 à 250s.
Consigne de temps de réaction ...........................10 à 250ms.
Température de fonctionnement ...................... de 15 à 35°C.
3. MODE DE FONCTIONNEMENT DÉBIT
Version ECRO-RD Progressive ou Exclusive.
Le mode de fonctionnement débit régule un débit d'air compris
entre 110 m3/h et 1800 m3/h en fonction de la hauteur de
la vitre, à l'aide d'un potentiomètre de position permettant de
connaître à tout moment la surface d'ouverture de la vitre.
Air extrait
6
1
3
7
4
8'
5
8
Air introduit

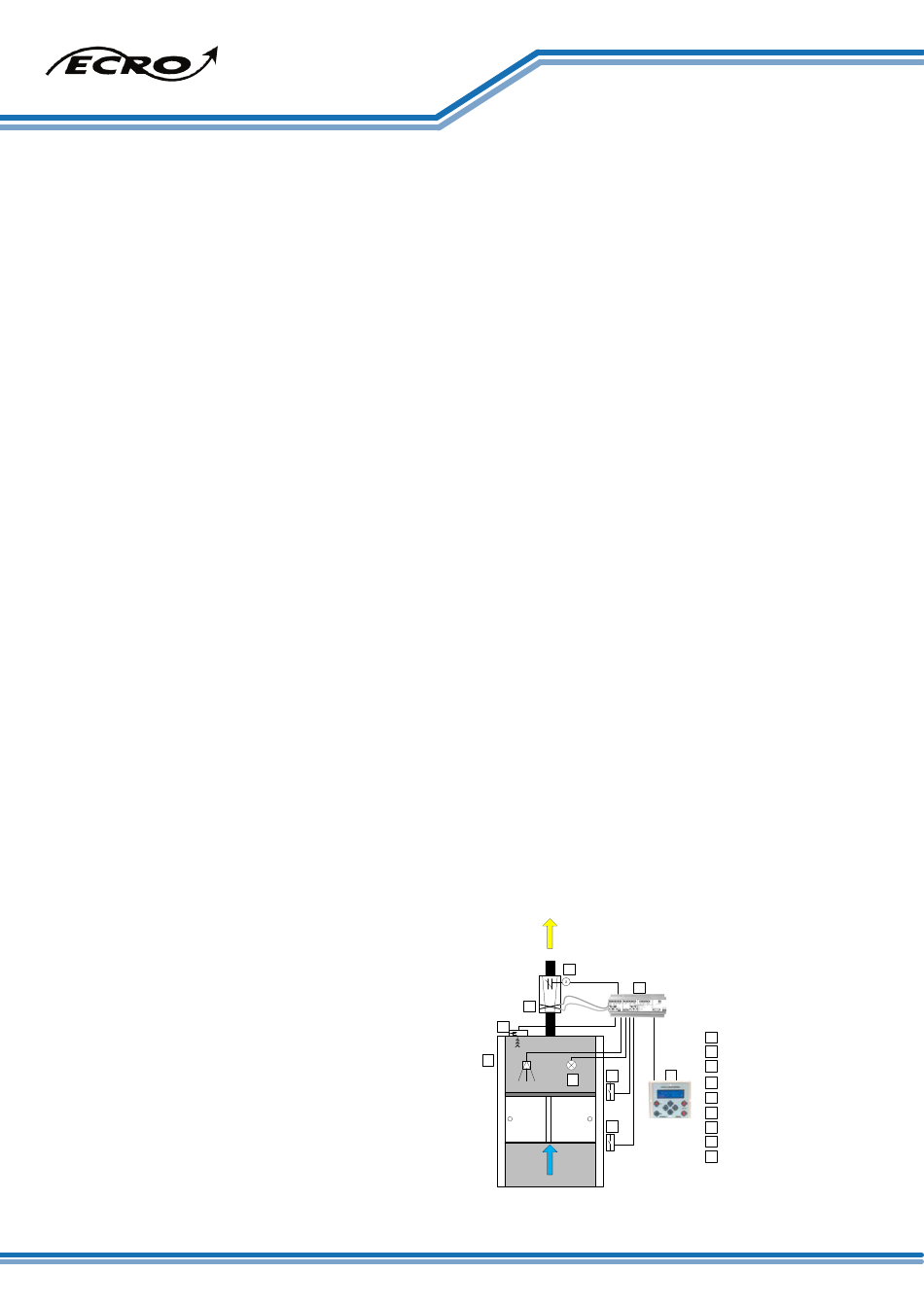

Figure 1 : Mode de fonctionnement débit
1
Unité de commande ECRO-RD
2
Panneau d'affichage VFC11
3
Section de mesure en PVC
2
4
Détecteur de présence PIR
5
Eclairage de sorbonne
6
Registre motorisé
7
Capteur de position (Version RD-Progressive ou RD-Exclusive)
8
Contact de vitre bas (Uniquement version RD-Origine)
8'
Contact de vitre > 400mm
