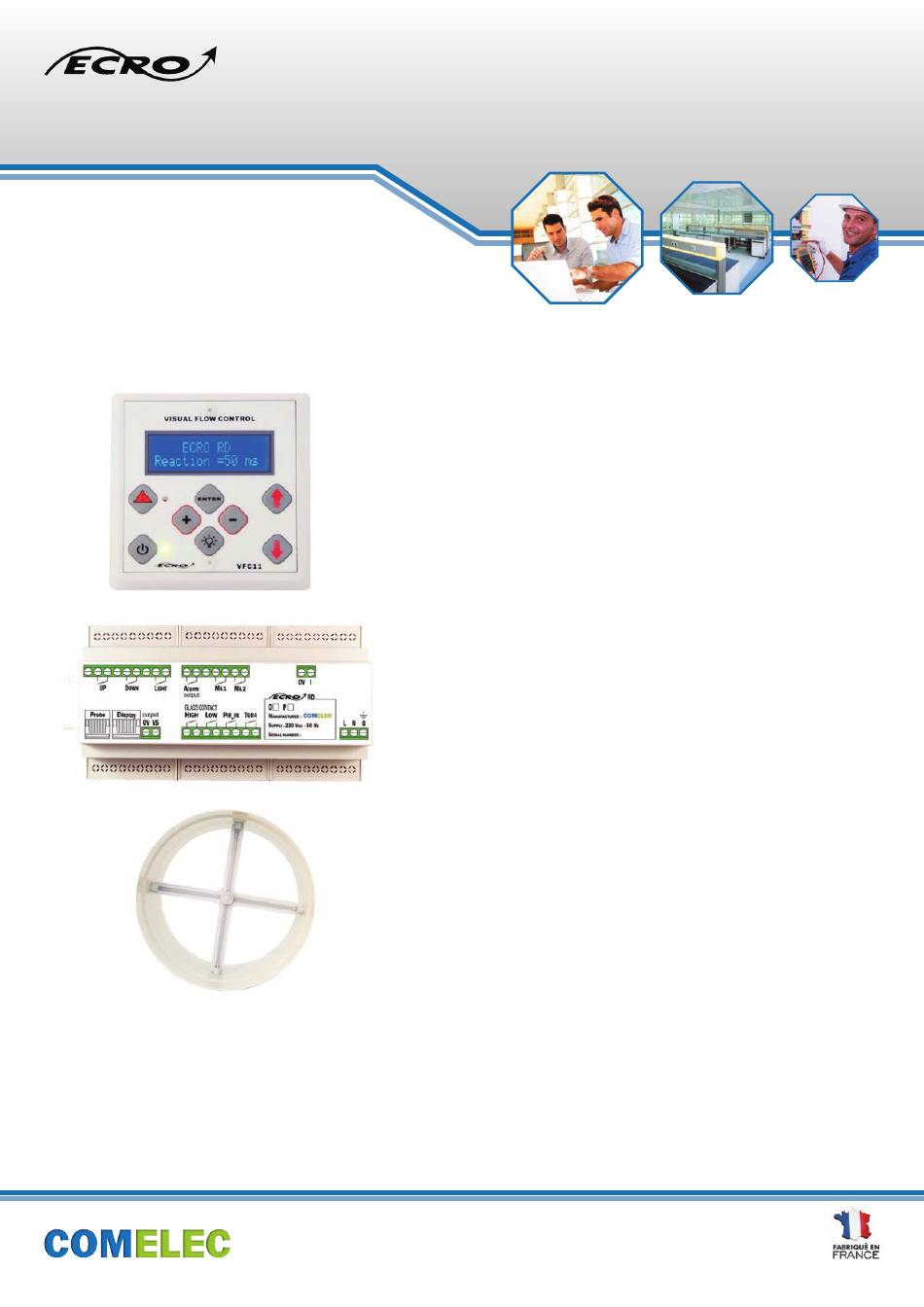

• Section de mesure en PVC / PE / PEEL. • Automatisme de gestion de guillotine disponible. • Convient pour toutes les applications de laboratoire. CD 908 13720 BELCODENE .: 04 42 70 63 90 : 04 42 70 63 95 contact@comelec.fr www.ecro.fr Tél...
1. INFORMATIONS TECHNIQUES GÉNÉRALES COMMUNICATION CAN Bus ..............250kbits/s • Alimentation 230VAC – 50Hz intégrée. Protocole .................COMnet • Sauvegarde des données en EEPROM en cas de perte Procédure d’accès ........Station / Multi maître secteur. Nombre d’unités ..............256. • Alarme visuelle et sonore pour un fonctionnement > Longueur max ..............
Page 5
Qmax 1000 1000 Q2 = Qmax Qmin Q1 = Qmin SASH POSITION CLOSED OPEN Position de la vitre FERME OUVERT Airflow Front air velocity Débit d’air Vitesse frontale Figure 2 : Diagramme de régulation en débit. Figure 3: Régulation deux débits. (version Origine) (version progressive ou exclusive) Version ECRO-RD Origine.
Les produits COMELEC sont déve- loppés avec les meilleures technologies pour répondre à ces exigences, avec un système de mesure qui présente les avan- tages suivants : - Aucune maintenance de l’élément de mesure.
Page 7
REGISTRE MOTORISÉ EN PCV M1 Partie Plastique DIMENSIONS DU REGISTRE MOTORISABLE EN PVC Ø...
Page 8
Partie moteur Le servomoteur choisi est un modèle proportionnel de marque JOVENTA, de référence SM1.2. Applications : Cette série de servomoteurs électriques a été conçue pour les clapets d’air dans les applications Chauffage Ventilation Climatisation (C.V.C). L’adaptateur universel de JOVENTA est particulièrement pratique. Il permet une limitation de l’angle de rotation avec un indicateur de position.
3.4. Performances du logiciel embarqué. Contrôle Multi-variable Régulation numérique ultra rapide : L’ECRO-RD contrôle en permanence la cohérence des données reçues des différents capteurs (Transmetteur de pression, capteur de position) par rapport au point de consigne. Ce La régulation de la grandeur physique s’effectue avec un algo- contrôle multi-variable offre une sécurité...
Ce manuel est conçu pour permettre à l’installateur de mettre en service le produit ECRO-RD dédié au monde du laboratoire, proposé par la société COMELEC. Ces quelques pages expliquent les étapes à suivre pour para- métrer de façon optimale ce régulateur.
Page 14
Clear tube Ø 4 (inside) toward the measuring cross inside the duct RJ12/ 6-point DIN cable to position sensor (for Progressive and exclusive versions) 8-point RJ45 cable to display device...
4.3. Configuration du régulateur Lors de la première mise en service ; le système doit être composé des éléments suivants : - Régulateur ECRO-RD. - IHM VFC11 - Croix de mesure. - Capteur de position de vitre (Version Progressive ou Exclusive) - Câble de connexion RJ45/RJ45.
4.4. Accès au menu 4.6. Réglages Afin d’éviter des déréglages du système par une tierce per- Réglage de la consigne de débit minimum. sonne, l’accès au menu de l’IHM VFC11 est protégé par un code PIN. Suivant le type de sorbonne utilisé, le confinement n’est pas toujours le même.
Page 18
Réglage de la consigne de débit maximum. Accéder au menu comme indiqué dans la partie 4.4. Une fois dans le menu, entrer dans le sous menu « Choix alarme » en appuyant sur la touche « ENTER ». Suivant le type de sorbonne utilisé, le confinement n’est pas toujours le même.
Page 19
Une fois dans le sous menu « Diametre gaine » appuyer sur les touches « + » ou « - » pour définir le diamètre souhaité Reglage de la (Réglage usine 200mm). tempo = * * * min Regl. Diametre Lorsque la durée souhaitée est atteinte, valider en appuyant Diam = * * * sur la touche «...
Page 20
Lorsque la durée souhaitée est atteinte, valider en appuyant Un écran apparait avec la confirmation de la modification de sur la touche « ENTER ». la valeur. Un écran apparait avec la confirmation de la modification de la valeur. Mémorisation buzzer Mémorisation Coef.
Page 21
Réglage de la tension Vmin. Réglage de la tension Vmax. Le régulateur de vitesse délivre un signal analogique de type Le régulateur de vitesse délivre un signal analogique de type PID variant entre 0 et 10V. Cependant pour certaines appli- PID variant entre 0 et 10V.
Page 22
Réglage Mode sécurité. Réglage Mode vitre. Certaines sorbonnes possèdent une motorisation de vitre, Pour des raisons de sécurité, il est possible d’accélérer l’ex- traction d’air de la sorbonne. Le mode sécurité permet à l’opé- afin d’automatisé la gestion du mouvement de cette dernière. L’ECRO-RDP permet de gérer cet automatisme.
Page 23
Réglage Mode purge. Réglage Mode réduit. La gamme ECRO intègre dans chaque produit la possibilité de Les régulateurs ECRO-RV et ECRO-RD Progressif, disposent purger l’air intérieur de la sorbonne. d’un mode de consommation d’énergie réduit. Il s’active par Cette purge s’effectue à chaque arrêt du régulateur de sor- un contact extérieur et permet de basculer la sorbonne d’une bonne.
4.7. Anomalies Le tableau ci-dessous permet de corriger les éventuels problèmes de connectique liés au régulateur lors de la mise en service de l’ECRO-RD. Erreur : L’IHM VFC11 ne s’éclaire pas et n’émet aucun bip Cause : Le système n’est pas sous tension. Correction : Vérifier le câble de connexion entre l’IHM et le régulateur ;...
Page 25
Le tableau ci-dessous permet de corriger les éventuels problèmes aérauliques lors de la mise en service de l’ECRO-RD. Erreur : Aspiration d’air très faible Le ventilateur n’est pas adapté. Cause : Le ventilateur ne tourne pas dans le bon sens. Le réseau aéraulique présente des problèmes.
5. Informations complémentaires Entretien Evitez tous les solvants agressifs. Lors de nettoyage à base de produits formolés (pièces ou conduit) protéger l’appareil et les sondes. Gamme d’appareil □ ECRO RD Origine réf.: ( E-RD.O ) □ ECRO RD Progressive réf.: ( E-RD.P ) □...
