REID LIFTING PORTA BASE Manuel D'assemblage Et D'utilisation page 11

PORTA BASE O&M-FR-V1.indd 11 PORTA BASE O&M-FR-V1.indd 11
30°

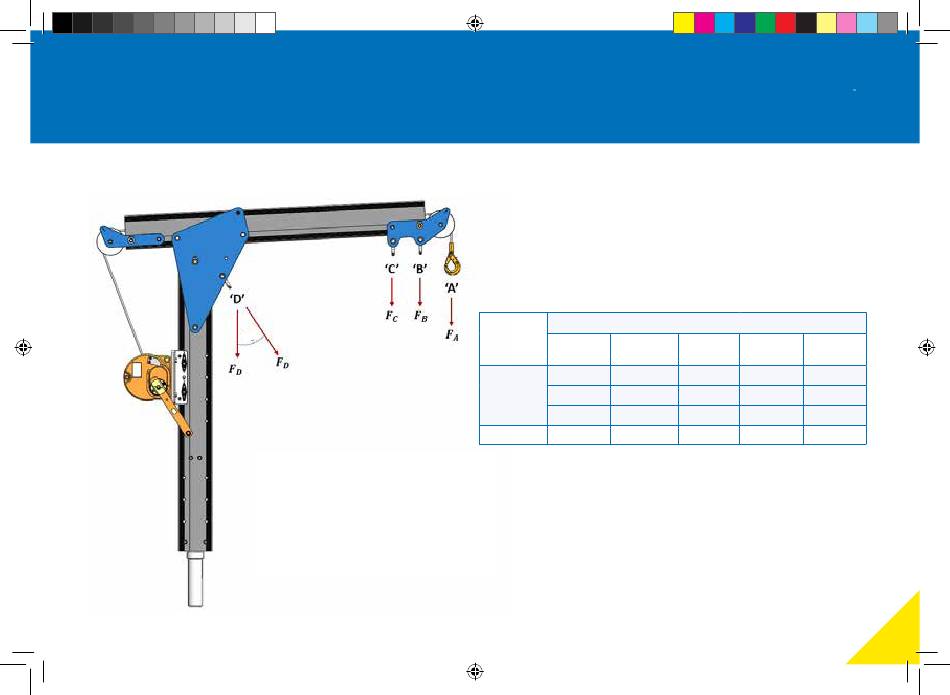

F = Force nominale maximale
* Exemple de configuration
TYPE DE SYSTEME
ANTICHUTE
Portée de la potence Point d'ancrage A
800 mm 22,2 kN
Porta Base et Embases
< 1 000 mm 16 kN
fixes
< 1 200 mm 16 kN
Embases fixes
< 1 600 mm 15 kN
uniquement
** Seuls les potences d'une portée maximum de 800 m peuvent être utilisés avec le
système PORTABASE H.
PORTABASE
T DAVIT (type W)
Point d'ancrage B Point d'ancrage C Point d'ancrage D
22,2 kN 22,2 kN 22,2 kN
16 kN 16 kN 22,2 kN
16 kN 16 kN 22,2 kN
15 kN 15 kN 22,2 kN
29/09/2021 09:11:33 29/09/2021 09:11:33
11
