DESCRIPTION DE LA MACHINE

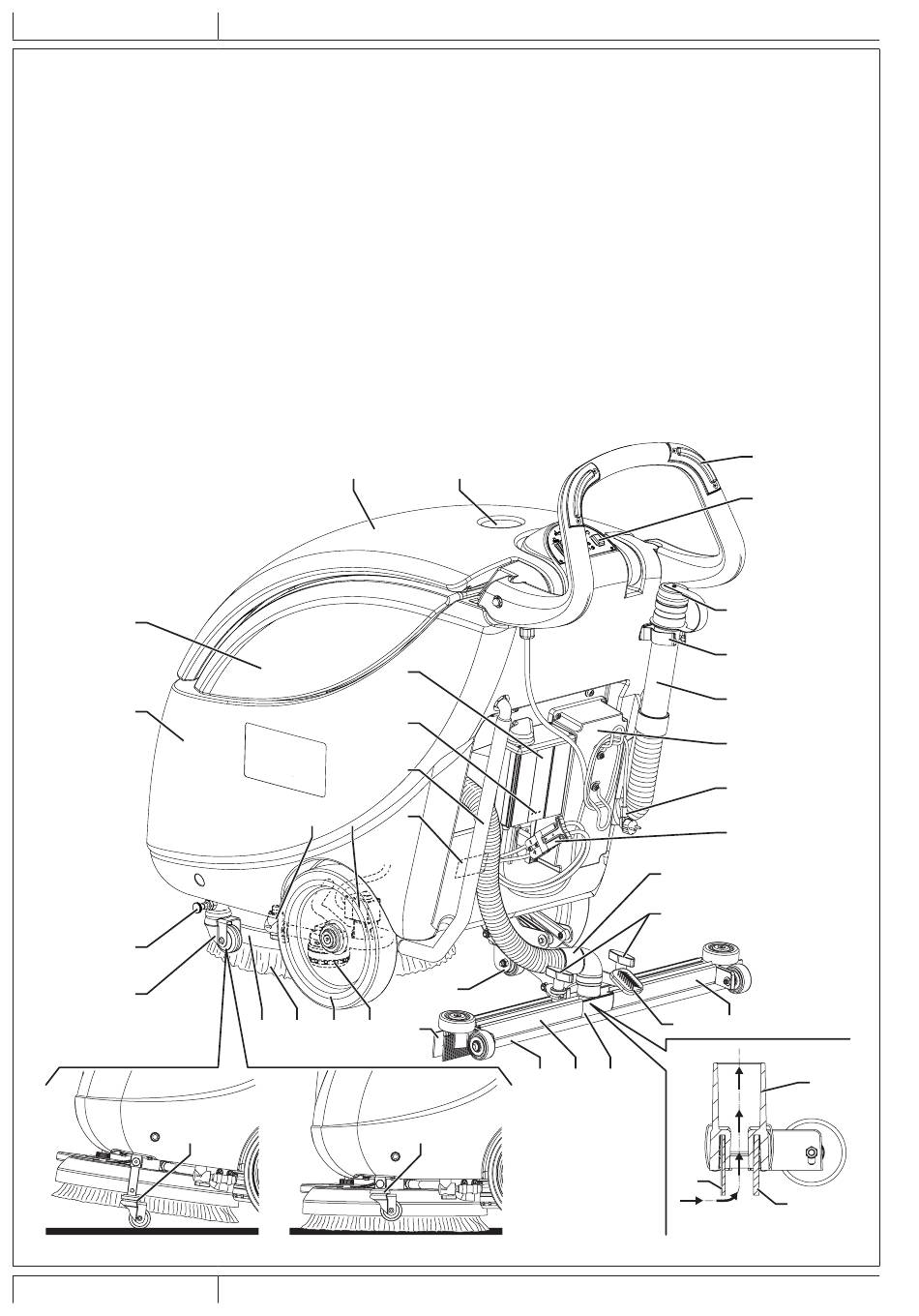

STRUCTURE DE LA MACHINE
1.
Plaque avec numéro de série / données techniques /
marquage de conformité
2.
Guidon
3.
Tableau de bord
4.
Robinet ouverture / fermeture flux de solution
5.
Électrovanne solution
6.
Couvercle réservoir eau de récupération
7.
Roue arrière d'appui embouchure soulevé
8.
Roues centrales sur essieu fixe
9.
Brosse / disque
10. Tête porte-brosse / plateau support disque
11. Embouchure
12. Boutons de fixation embouchure
13. Lamelle en caoutchouc avant embouchure
14. Lamelle en caoutchouc arrière embouchure
15. Ressorts de fixation lamelles en caoutchouc embouchure
16. Tuyau de vidange eau de récupération
17. Support tuyau de vidange eau de récupération
18. Tuyau de niveau et de vidange solution avec repères
19. Pédale d'abaissement embouchure
30
31
24
23
23a
6
MANUEL D'UTILISATION
6
26
27
18
4
5
1
10
9
8 20 13
SCRUBTEC 343.2 - 9099636000
20. Filtre de solution
21. Câble chargeur de batterie
22. Tuyau d'aspiration embouchure
23. Roue de transport / stationnement
23a. Roue de transport / stationnement activée
23b. Roue de transport / stationnement désactivée
24. Goupille de positionnement roue de transport /
stationnement
25. Boîtier électrique
26. Chargeur de batterie
27. Témoins lumineux chargeur de batterie
28. Bouchon de vidange eau de récupération
29. Connecteur (rouge) de branchement batteries. Ce
connecteur a aussi la fonction D'URGENCE, pour l'arrêt
immédiat de toutes les fonctions
30. Réservoir eau de récupération
31. Réservoir solution
32. Porte-boissons
32
7
14
15 11
23b
2
3
28
17
16
25
21
29
22
12
19
15
11
13
14
