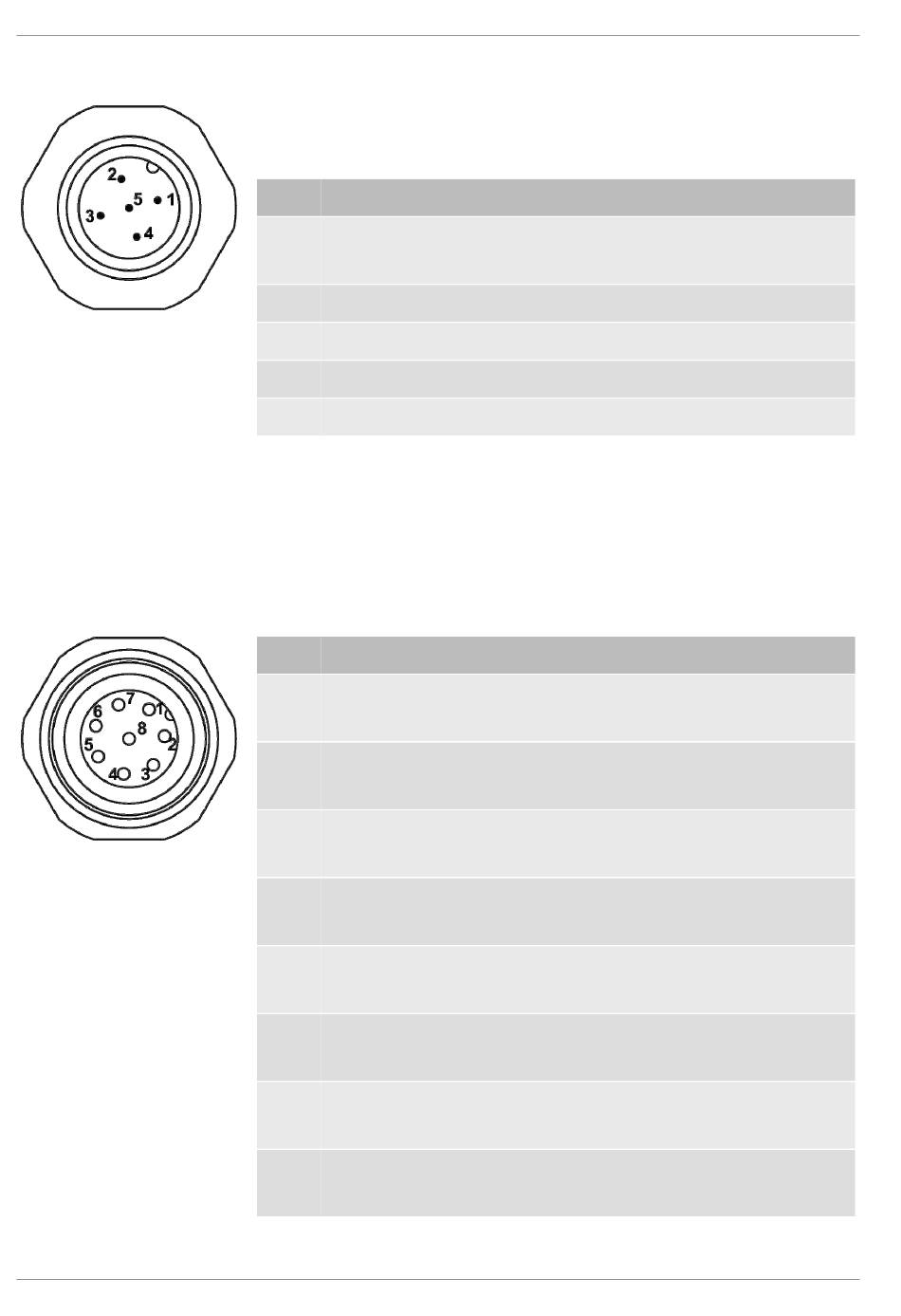

5 | Montage, installation et mise en service
5.2.1 Affectation des broches – DC IN / HSI
Fig. 9: DC IN/HSI
5.2.2 Affectation des broches – Capteur 1 IN
Fig. 10: Capteur 1 IN
32 / 76
L'affectation des broches des fiches de connexion DC IN/HSI
est la suivante :
Pin
Signal
1
DC IN
12 ... 24 V DC
2
RS485 -
3
GND
4
RS485 +
5
HSI
Tab. 12: Affectation des broches – DC IN/HSI
L'affectation des broches de la prise de raccordement Sensor
1 IN est la suivante.
Pin
Signal
1
S1
12 ... 24 V DC
2
A1
3
S1 GND
4
A2
5
S1 HSI
6
A3
7
A4
8
A1 – A4 mise
à la terre
Tab. 13: Affectation des broches – Capteur 1 IN
HYDAC FILTER SYSTEMS GMBH
Description
Alimentation en tension +
Modbus RTU
Alimentation en tension mise à la terre
Modbus RTU
Paramétrage
Description
Capteur 1
SMART
Capteur analo-
gique 1
Capteur 1
SMART
Capteur analo-
gique 2
Capteur 1
SMART
Capteur analo-
gique 3
Capteur analo-
gique 4
Capteur analo-
gique 1 ... 4
BeWa CSI-C-11 4486210 from_V240_up fr lq
Alimentation en cou-
rant +
Entrée analogique 1
Alimentation en cou-
rant GND
Entrée analogique 2
Entrée de signal HSI
Entrée analogique 3
Entrée analogique 4
Entrée analogique
mise à la terre
