Installation électrique/montage

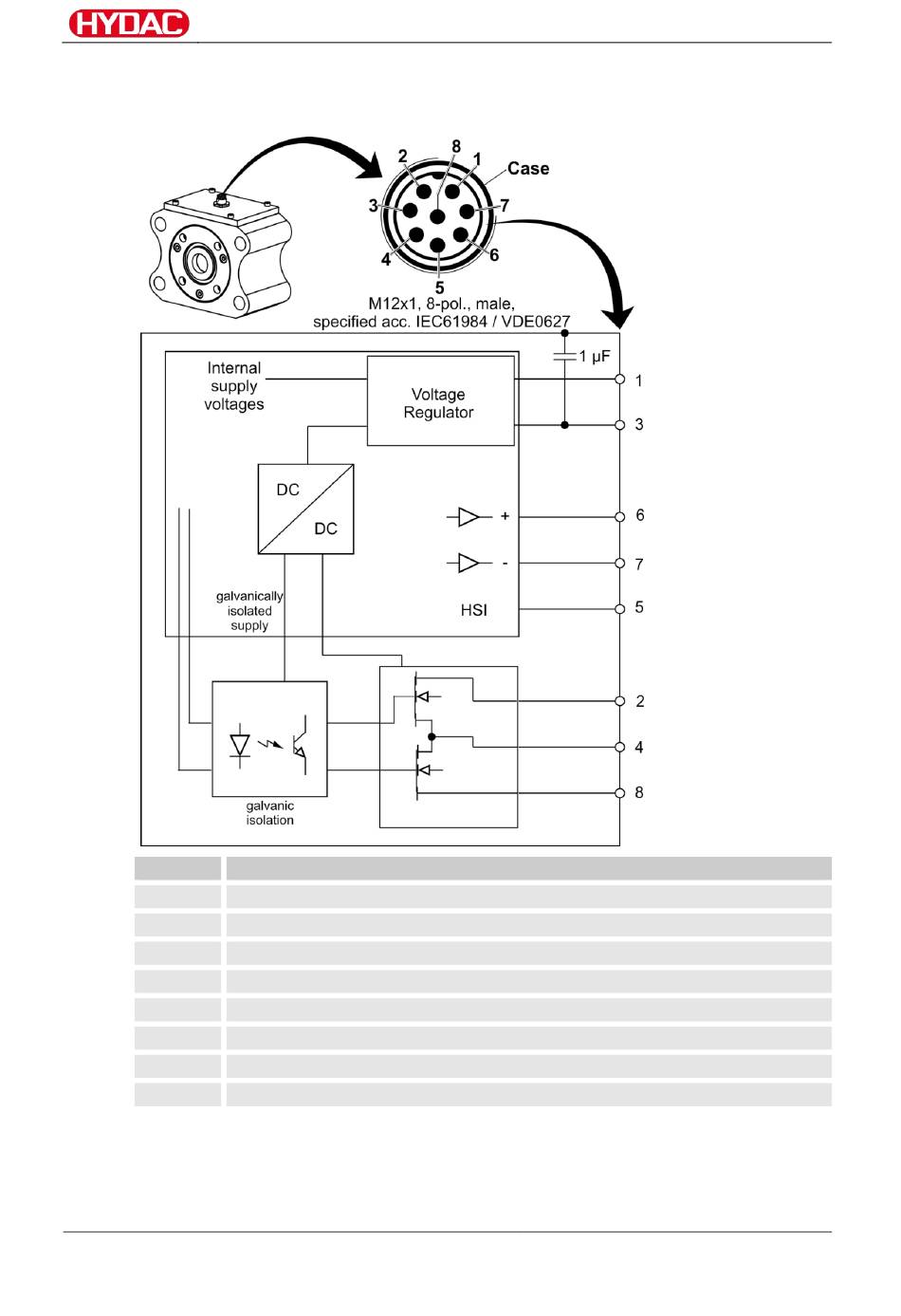

Affectation des broches de la fiche
Pin
Affectation
Tension d'alimentation 9 ... 36 V DC
1
2
Sortie de commutation 2 (fermant)
3
Masse pour alimentation en courant
4
Masse pour sortie de commutation
5
HSI (HYDAC Sensor Interface)
6
RS485 +
7
RS485 -
8
Sortie de commutation 1 (fermant)
Les sorties de commutation sont des MOSFET canal N passifs.
Elles sont normalement ouvertes. Le bloc de connexion est en contact avec
le corps de l'appareil.
MCS
BeWa MCS1000 3950943b V14x fr 2018-12-04.docx
Montage, installation et mise en service
fr
Page 42 / 84
2018-12-04
