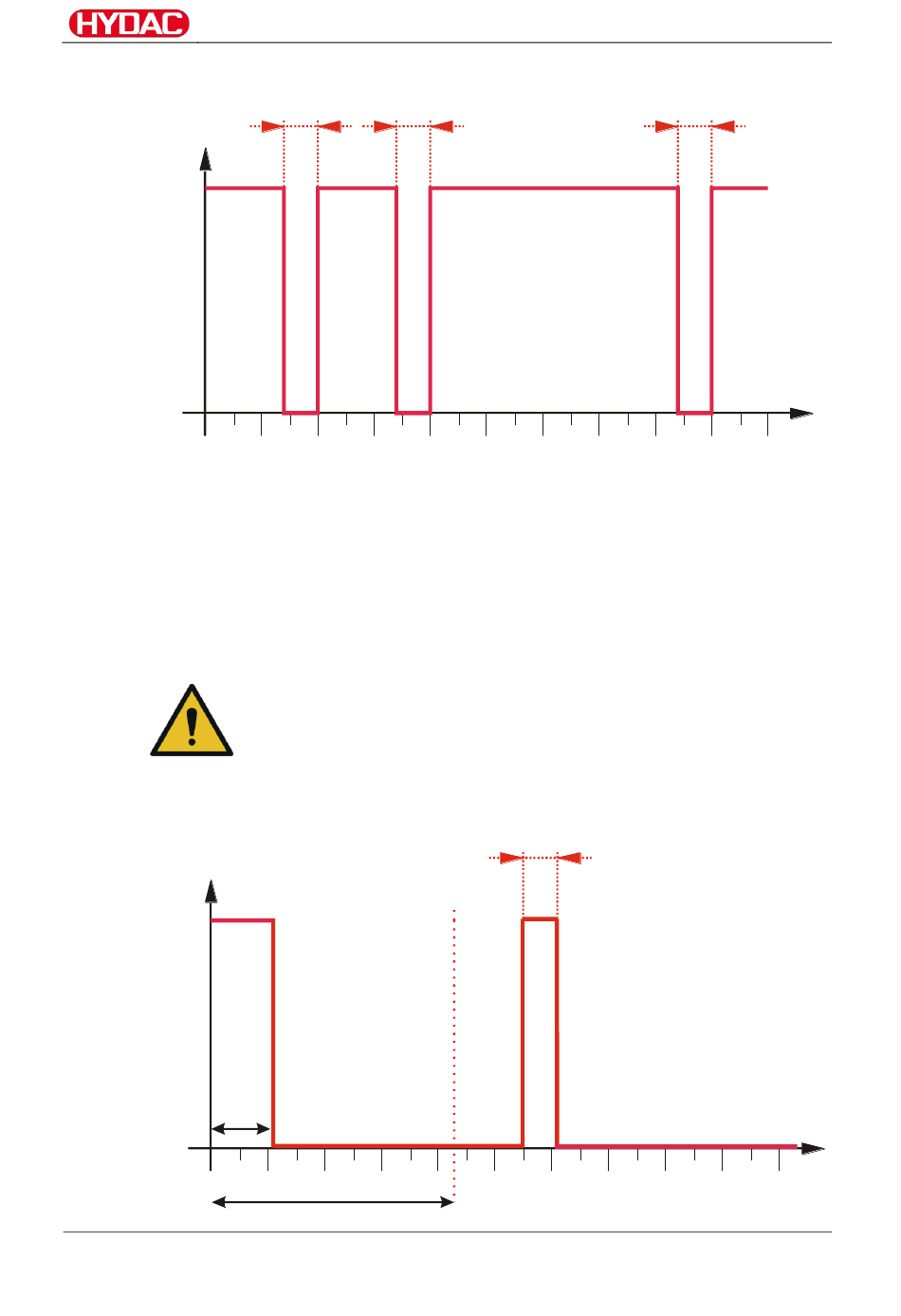

Exemple : Fonctionnement – plusieurs particules détectées
U
U
M1/2
0 V
0
Logique de commutation « active high »
Les deux sorties de commutation émettent un signal lorsque des particules
sont détectées.
La durée du signal Δt peut être réglée entre 5 et 200 ms.
Par défaut, elle est réglée sur : 7 ms.
Le signal ne permet pas de déterminer la forme ni la taille des particules.
Exemple : Fonctionnement – 1 particule détectée
U
U
M1/2
3 s
0 V
0
MCS
BeWa MCS1000 3950943b V14x fr 2018-12-04.docx
Δt
Δt
Attention, lorsque le capteur est mis sous tension ou quand le
courant est rétabli, une phase de démarrage de ≈ 70 secondes
est nécessaire avant d'effectuer la première mesure.
70 s
Montage, installation et mise en service
Δt
fr
Δt
t
t
Page 51 / 84
2018-12-04
