11.1.1 Adaptateur de raccordement ZBE CSI 60 - Aperçu
BeWa CSI-C-11 4486210 from_V240_up fr lq
des raccords
Le ZBE CSI 60 dispose de raccords pour 6 capteurs max. (4
capteurs analogiques et 2 capteurs SMART) avec l'affectation
suivante.

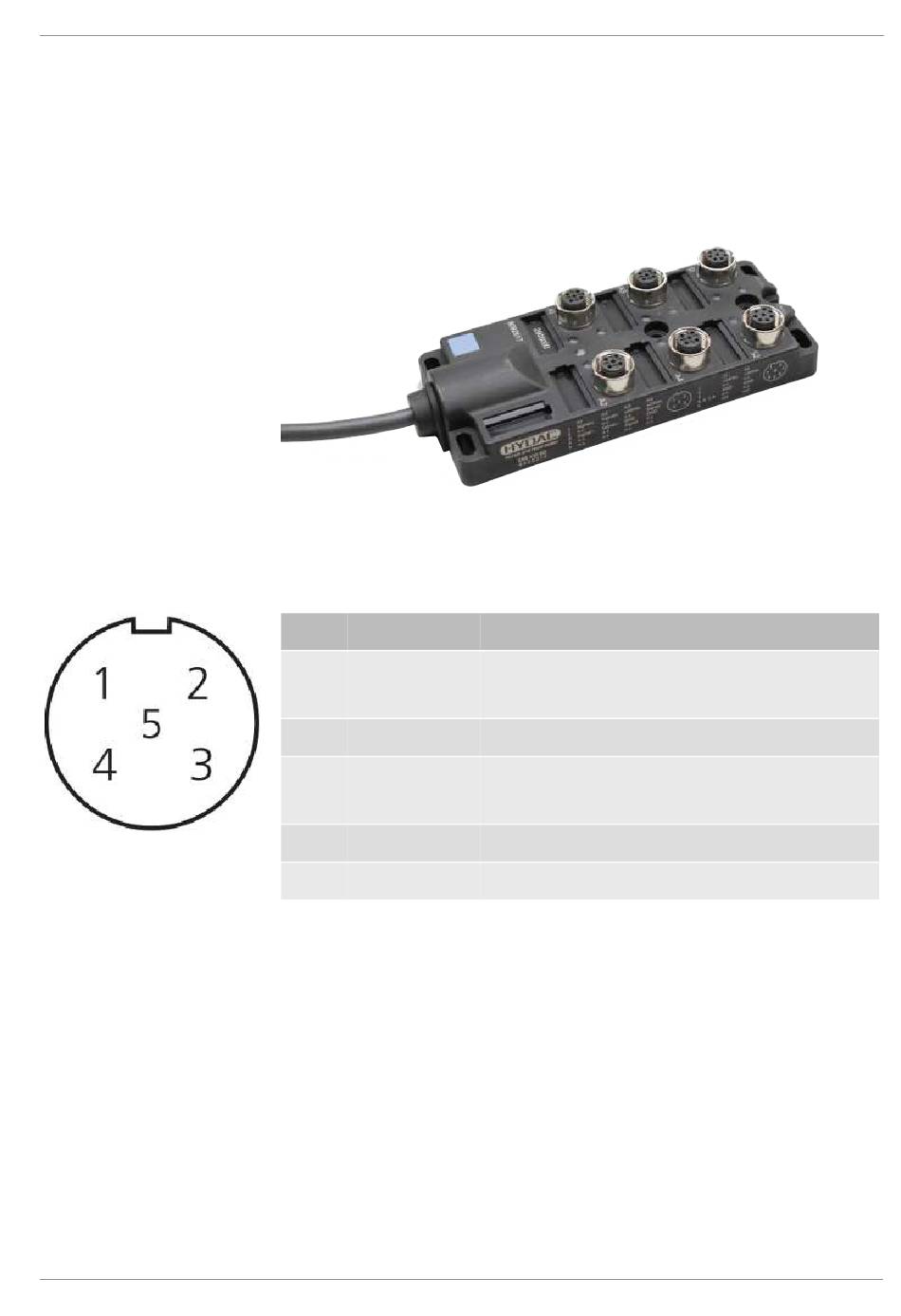

Fig. 20: Adaptateur de raccordement ZBE CSI 60
A1/A2 - raccord analogique 5 pôles
Pin Désignation Description
1 Signal+
2 n.c.
3 Signal-
4 n.c.
5 n.c.
Tab. 28: A1/A2 - raccord analogique 5 pôles
Signal de courant analogique + (p. ex.
4 ... 20 mA)
Non attribué
Signal de courant analogique - (p. ex.
4 ... 20 mA)
Non attribué
Non attribué
