Menu Patch ARTNET
Cette fonction est utilisée pour configurer un patch sur un circuit ou un ensemble de circuit pour
chacun des univers 1, 2 et 3.
Cette configuration permet d‟attribuer la valeur d‟un canal de chaque univers au pilotage d‟un
circuit de l‟armoire.
Repère
module
Rappel
Le repérage des modules dans l‟armoire démarre à 1 par rapport au premier emplacement situé
dans le haut de l‟armoire jusqu‟à 32.

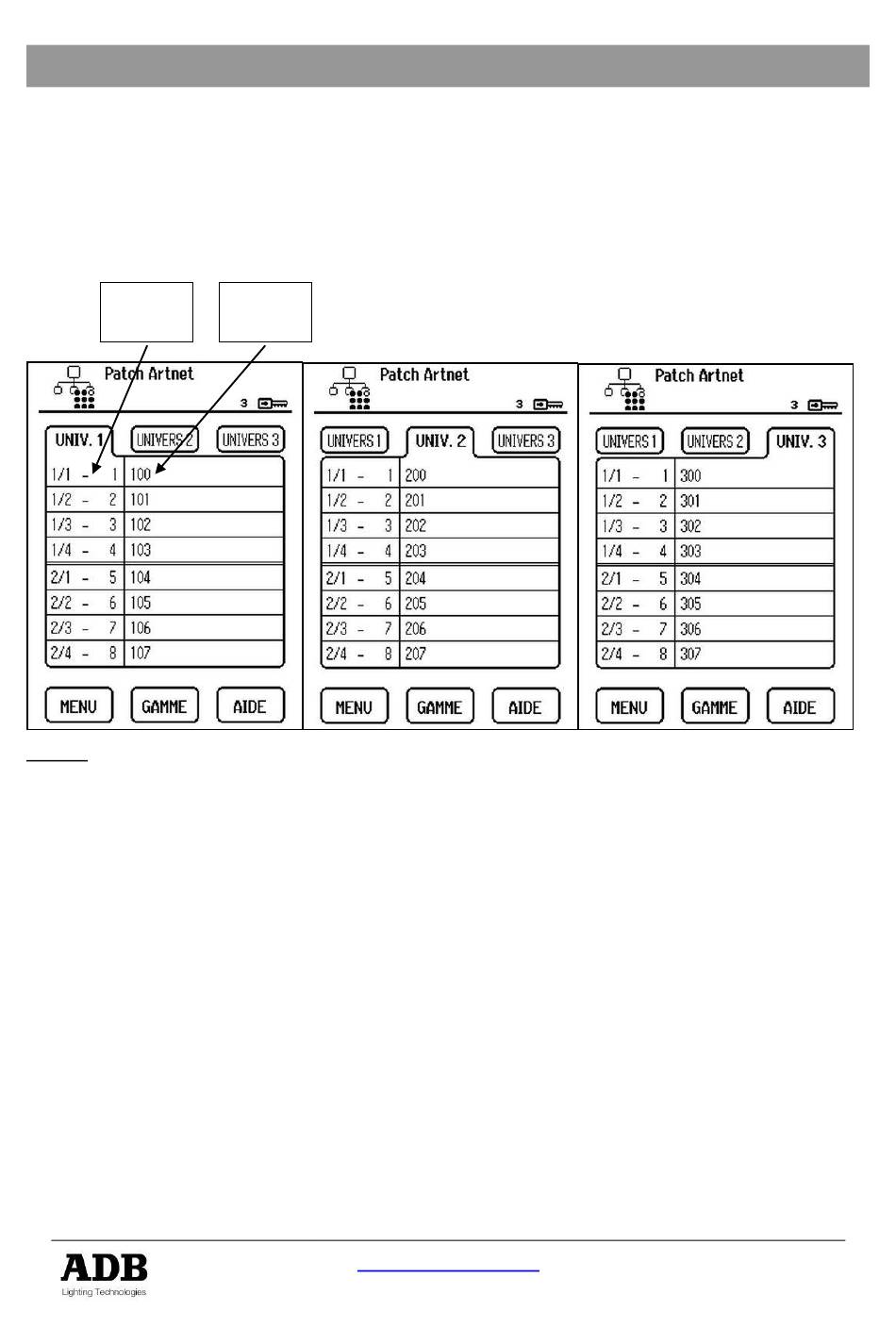

Dans la colonne de gauche, on a le repérage des modules et circuits présent dans l‟armoire:
Exemple: Valeur 1/1: repère module 1 / circuit 1 du module,
Le chiffre à droite indique la sortie sur l‟armoire (de 1 à 128).
Dans la colonne de droite, on a le canal attribué pour chaque univers.
Sélectionner au départ l‟univers 1, 2 ou 3.
Utiliser la molette pour se déplacer rapidement entre toutes les lignes du patch. La ligne
sélectionnée apparait en surbrillance.
Pour attribuer un canal, se positionner sur une ligne et utiliser:
L‟écran tactile et le clavier numérique pour renseigner une valeur,
Appuyer directement sur la touche 1 pour incrémenter la valeur de 1 (compris entre 1 et
512) par rapport à la première valeur disponible sur une ligne précédente,
Appuyer directement sur la touche 0 pour décrémenter la valeur de 1 (compris entre 1 et
512) par rapport à la première valeur disponible sur une ligne précédente,
La touche Gamme pour renseigner des valeurs entre deux repères de circuits.
Canal
univers
