Exemple tension de sortie d‟un circuit:
Entrée
Valeur
(50%)
230 V
115 V
Utiliser la molette pour se déplacer rapidement vers la ligne d‟un circuit. La ligne sélectionnée
apparait en surbrillance.
Pour attribuer une loi, se positionner sur une ligne:
Appuyer tactilement sur la zone où est affichée la loi en cours, le tableau des lois
disponibles apparait,
Sélectionner la loi tactilement dans le tableau, la loi sélectionnée est en surbrillance,
Pour les lois utilisateurs, sélectionner d‟abord le numéro (compris entre 1 et 6) par les
touches + et -
Appuyer tactilement sur la zone en surbrillance pour validation et attribution au circuit.
Pour attribuer un facteur multiplicateur, se positionner sur une ligne:
Appuyer tactilement sur la zone où est affiché le facteur multiplicateur pour éditer la valeur,
Renseigner la valeur par le clavier numérique (compris entre 0 et 100%)
Appuyer tactilement sur la zone où est affichée la nouvelle valeur pour validation.
Attention: après validation, cette action a un effet immédiat sur la graduation de la lumière.
Remarque: Si la valeur attribuée est de 100%, l‟écran affiche FF. Toute valeur renseignée au-
delà de 100 est limitée à 100 (FF).
Si la loi attribuée à un circuit est ON/OFF, le facteur multiplicateur est forcé à 100%
(FF) par le logiciel.
16.1

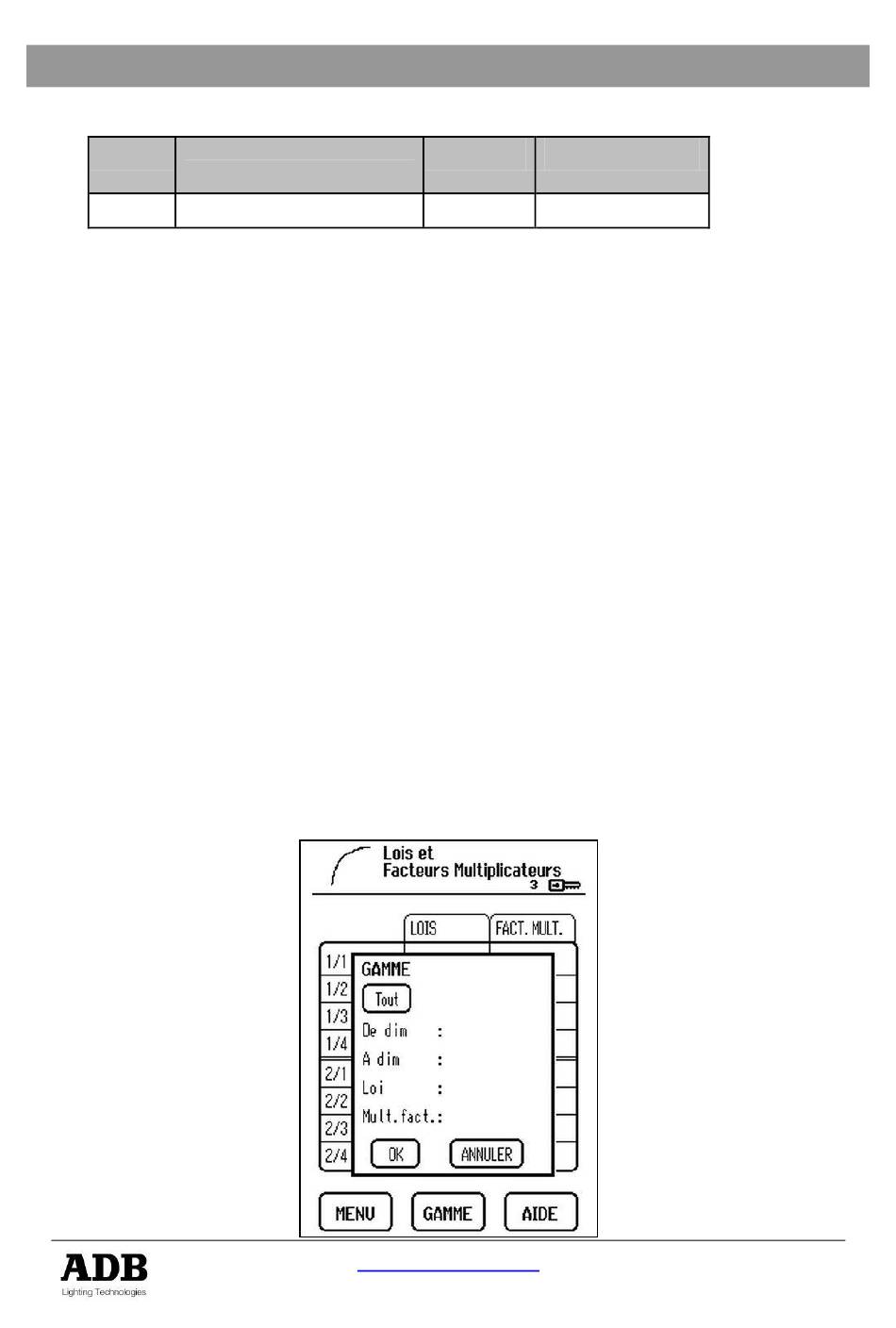

Touche GAMME
Permet d‟attribuer une même loi et un même facteur multiplicateur à un ensemble de circuits,
compris dans une plage.
du
canal
DMX
www.adblighting.com
Loi: 120 V
Fact. mult: 50%
57 V
29 V
Manuel Utilisateur - Page 21
Version 1.1
EURODIM TWIN TECH
