Section 4 - REGLAGES ET REPARATIONS
AVERTISSEMENT
N'EFFECTUEZ AUCUN entretien ou réglage si le moteur ou les
lames tournent encore. Débrayez la lame et
moteur. Retirez le fil de la bougie et assurez-vous qu'ils
n'entreront pas en contact. Le moteur et ses composants sont
CHAUDS. Pour éviter des brûlures graves, laissez refroidir
tous les éléments de la tondeuse avant d'intervenir dessus.

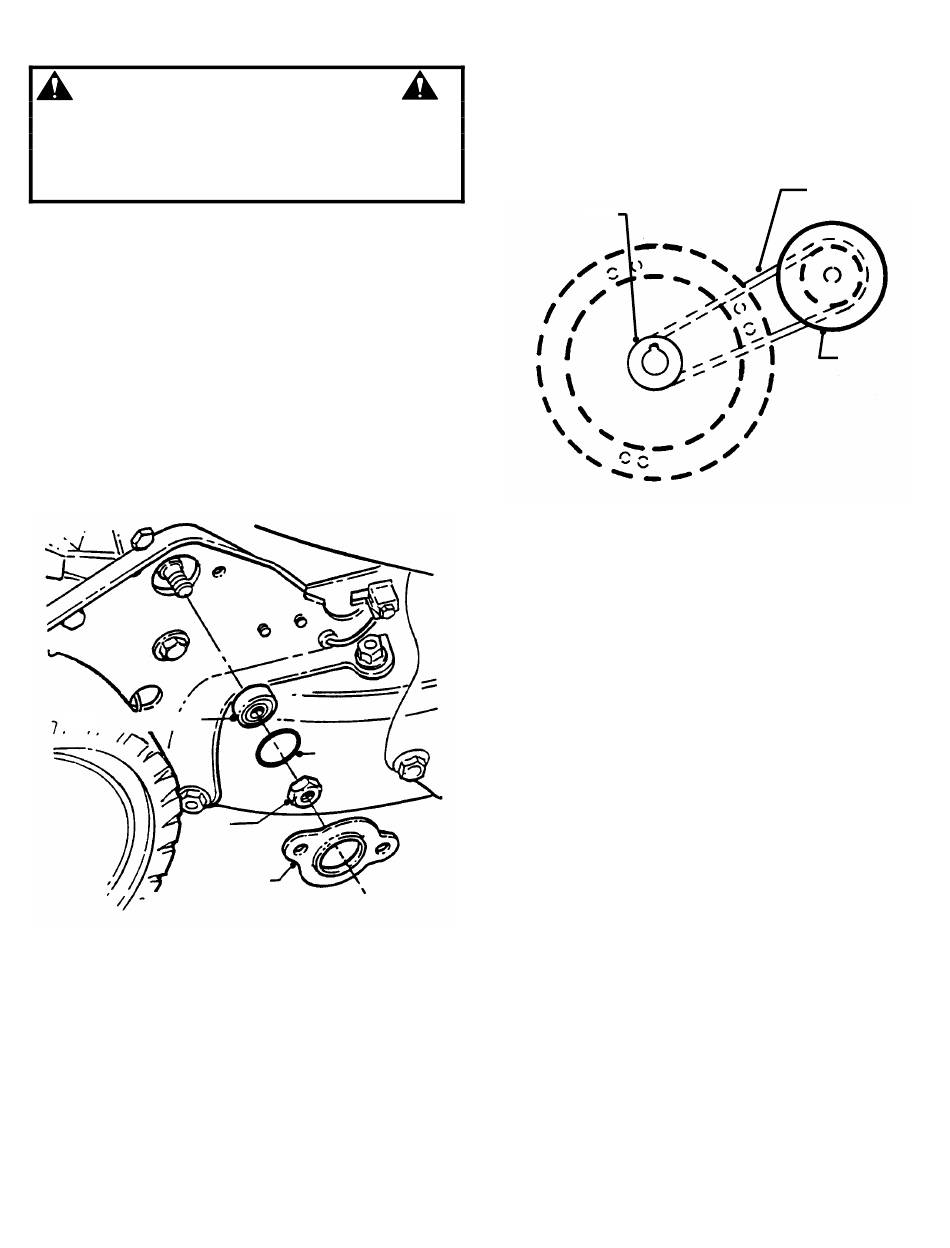

4.3.8. Remplacement du roulement situe a l'extremite de
l'arbre hexagonal, a cote de la poulie
Pour remplacer le roulement situé à l'extrémité de l'arbre
hexagonal, à côté de la poulie, procédez de la manière
suivante :
1. Maintenez l'arbre hexagonal avec une clé à molette,
placée à côté de la poulie.
2. Retirez l'écrou à tête hexagonal de 3/8'' qui se situe à
l'extrémité de l'arbre hexagonal, sur la partie extérieure du
support de roue droite. Voir figure 4.14.
3. Déposez le support du roulement, le joint torique et le
roulement.
4. Installez le nouveau roulement.
5. Positionnez prudemment le nouveau joint torique sur la
face externe du nouveau roulement.
6. Installez le support de roulement et fixez-le avec les vis.
7. Remettez l'écrou de 3/8'' à tête hexagonale.
ROULEMENT A BILLES
ECROU
DE 3/8''
SUPPORT DU
ROULEMENT A
BILLES
4.4

ENTRETIEN DES COURROIES

Sur les tondeuses autotractées, la courroie d'entraînement du
moteur raccorde le moteur au disque menant. Le disque menant
entraîne la courroie poly-V, qui enclenche la transmission. Cette
dernière entraîne ensuite les roues. Si ces courroies sont usées,
elles peuvent patiner ce qui pourrait affecter les performances de
la tondeuse. Vous devez vérifier l'état de ces deux courroies
toutes les 25 heures d'utilisation.
ARRÊTEZ le
JOINT
TORIQUE
FIGURE 4.14
4.4.1. Remplacement de la courroie d'entraînement du
moteur
(courroie de type extensible)
1. Videz le réservoir de carburant.
2. Observez le cheminement de la courroie sur la figure
4.15. Il n'y a pas de poulie de tension à démonter sur ce modèle.
Voir figure 4.15.
POULIE MOTEUR
CHEMINEMENT D'UNE COURROIE DE TYPE EXTENSIBLE EN VUE DE
DESSUS
16
COURROIE
D'ENTRAINEMENT
DU MOTEUR
FIGURE 4.15
DISQUE MENANT
