Wellborne WB-AC44D Manuel D'utilisation page 6

1.1.2 Présentation du panneau avant
1: Indicateur du connecteur DC A
(charge «jaune» / défaut «rouge»)
2: Indicateur du connecteur DC B
(charge «jaune» / défaut «rouge»)
3: Indicateur d'alimentation
4: Voyant C de la prise AC
(charge «jaune» / défaut «rouge»)
5: Voyant de la prise secteur D
(charge «jaune» / défaut «rouge»)
Page | 7

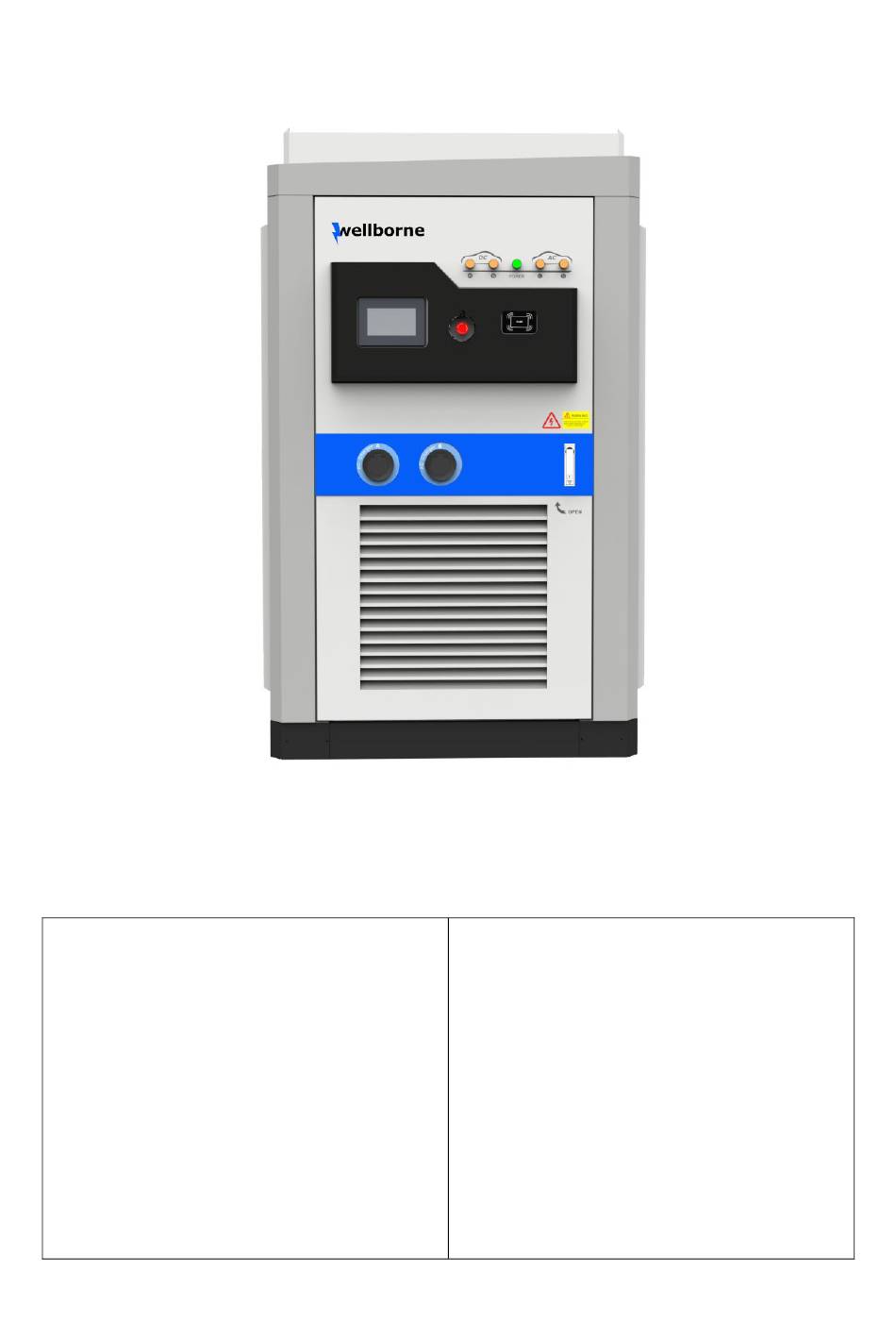

Fig1.1.2 Avant
6: Lecteur de carte
7: HMI
8: Arrêt d'urgence
9: Prise AC (C)
10: Prise AC (D)
11: Prise d'air avant
