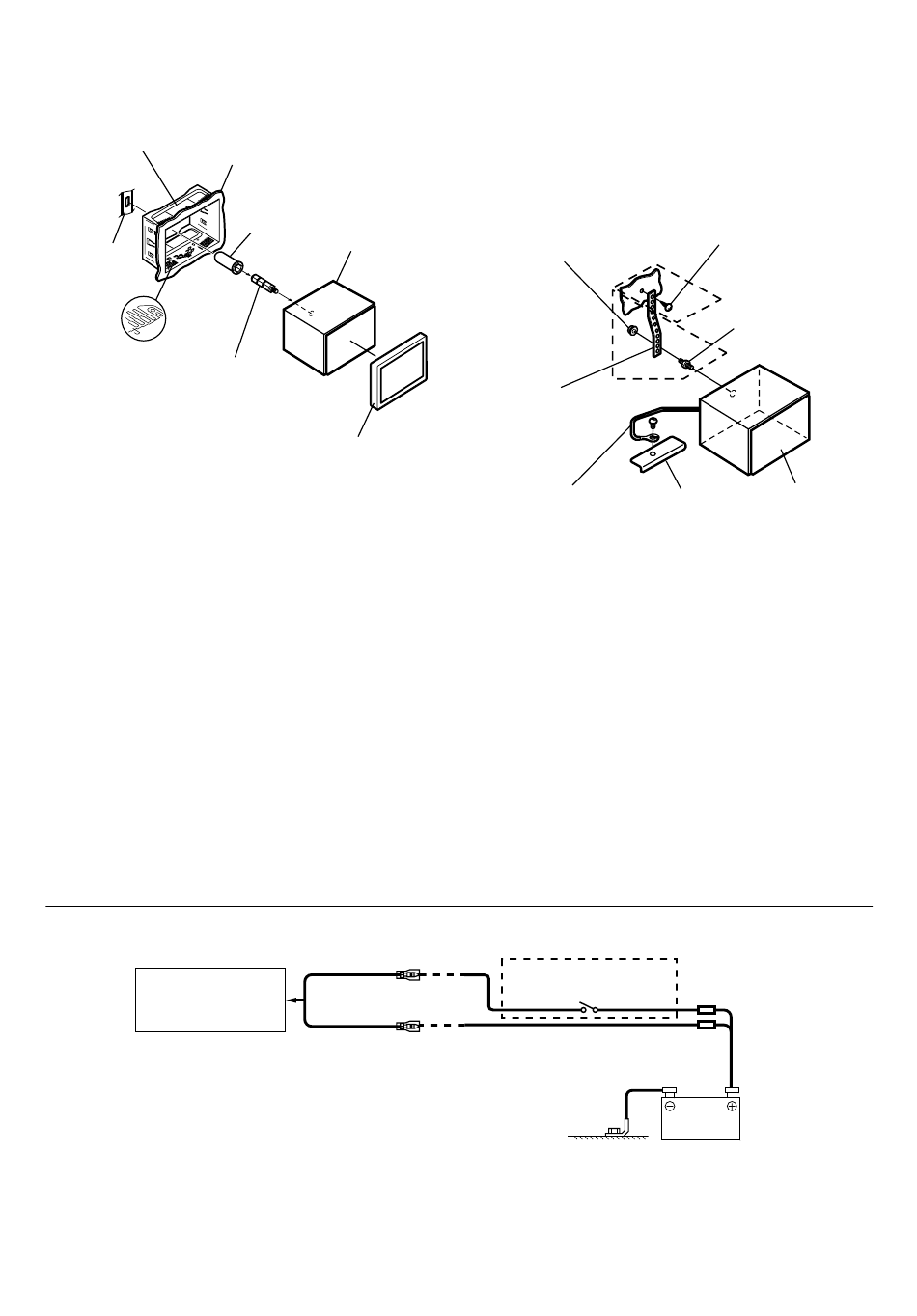

Schuif het toestel in het montageframe en
bevestig het.
Montageframe
(meegeleverd)
Beugelsleutel
Druk
platen* 1
*1 Als het montageframe loszit in het dashboard, kunt u de
drukplaten licht plooien om het probleem op te lossen.
*2 De bijgeleverde frontplaat kan gemonteerd worden.
4
Wanneer uw voertuig uitgerust is met de
beugel, monteert u de lange zeskantbout
op het achterpaneel van de IVE-W535BT
en plaatst u het rubberen kapje op de
zeskantbout. Versterk de hoofdeenheid
met de metalen montageband (niet
meegeleverd) indien uw voertuig niet is
uitgerust met de montagebeugel. Maak
de aardingskabel van het apparaat vast
Aansluitingsschema van SPST-schakelaar (apart verkrijgbaar)
(Als de ACC-stroomvoorziening niet beschikbaar is)
IVE-W535BT
•
Voeg een SPST (Single-Pole, Single-Throw)-schakelaar (apart verkrijgbaar) en zekering (apart verkrijgbaar) toe als uw
voertuig geen ACC-stroomvoorziening heeft.
•
Bovenstaand diagram en bovenstaande stroomsterkte gelden als de IVE-W535BT individueel wordt gebruikt.
•
Als de geschakelde stroomkabel (ontsteking) van de IVE-W535BT rechtstreeks op de positieve (+) pool van de accu van
het voertuigis aangesloten, verbruikt de IVE-W535BT een minimale hoeveelheid stroom (enkele honderden milliampères),
zelfs als de schakelaar in de OFF-stand staat, en kan de accu leeglopen.
12
-NL
Dashboard
Rubberen kapje
(meegeleverd)
Dit toestel
Zeskantbout
(meegeleverd)
Frontplaat*
(meegeleverd)
ACC
(Rood)
BATTERY
(Geel)
aan een zuiver metalen punt met een
schroef (*1) die al met het chassis van het
voertuig is verbonden. Sluit alle andere
kabels van de IVE-W535BT aan volgens
de details omschreven in het onderdeel
Aansluitingen.
Zeskantmoer (M5)
Metalen
montageband
2
Aardingskabel
•
Voor de schroef gemarkeerd met "*2", gebruikt u een
geschikte schroef voor de gekozen montageplaats.
5
Schuif de IVE-W535BT in het dashboard
totdat u een klikgeluid hoort. Dit zorgt
ervoor dat het toestel stevig op zijn plaats
zit en niet per ongeluk uit het dashboard
zal vallen.
SPST-SCH. (optioneel)
Schroef
* 2
Schroefbout
* 1
Dit toestel
Onderstel
ZEKERING (5A)
(optioneel)
ZEKERING (20A)
(optioneel)
Accu
