Installation des Unités Extérieures
Information importante relative au réfrigérant utilisé
Ce produit contient des gaz à effet de serre fluorés encadrés
par le protocole de Kyoto. Ne pas laisser les gaz s'échapper
dans l'atmosphère.
R410A
Type de réfrigérant:
(1)
1975
(1)
Valeur GWP
:
GWP = potentiel de réchauffement global
Prière de compléter à l'encre indélébile,
la charge de réfrigérant d'usine du produit,
1
la quantité de réfrigérant supplémentaire chargée sur place et
2
la charge de réfrigérant totale
1 + 2
sur l'étiquette de charge de réfrigérant fournie avec le produit.
REMARQUE
L'entrée en vigueur au niveau national de la réglementation de l'UE concernant les gaz à effet de serrer fluorés peut nécessiter la
présence de la langue officielle appropriée sur l'unité. Par conséquent, une étiquette de gaz à effet de serre fluorés multilingue
supplémentaire accompagne l'unité.
Les instructions de pose sont illustrées au dos de cette étiquette.
7.

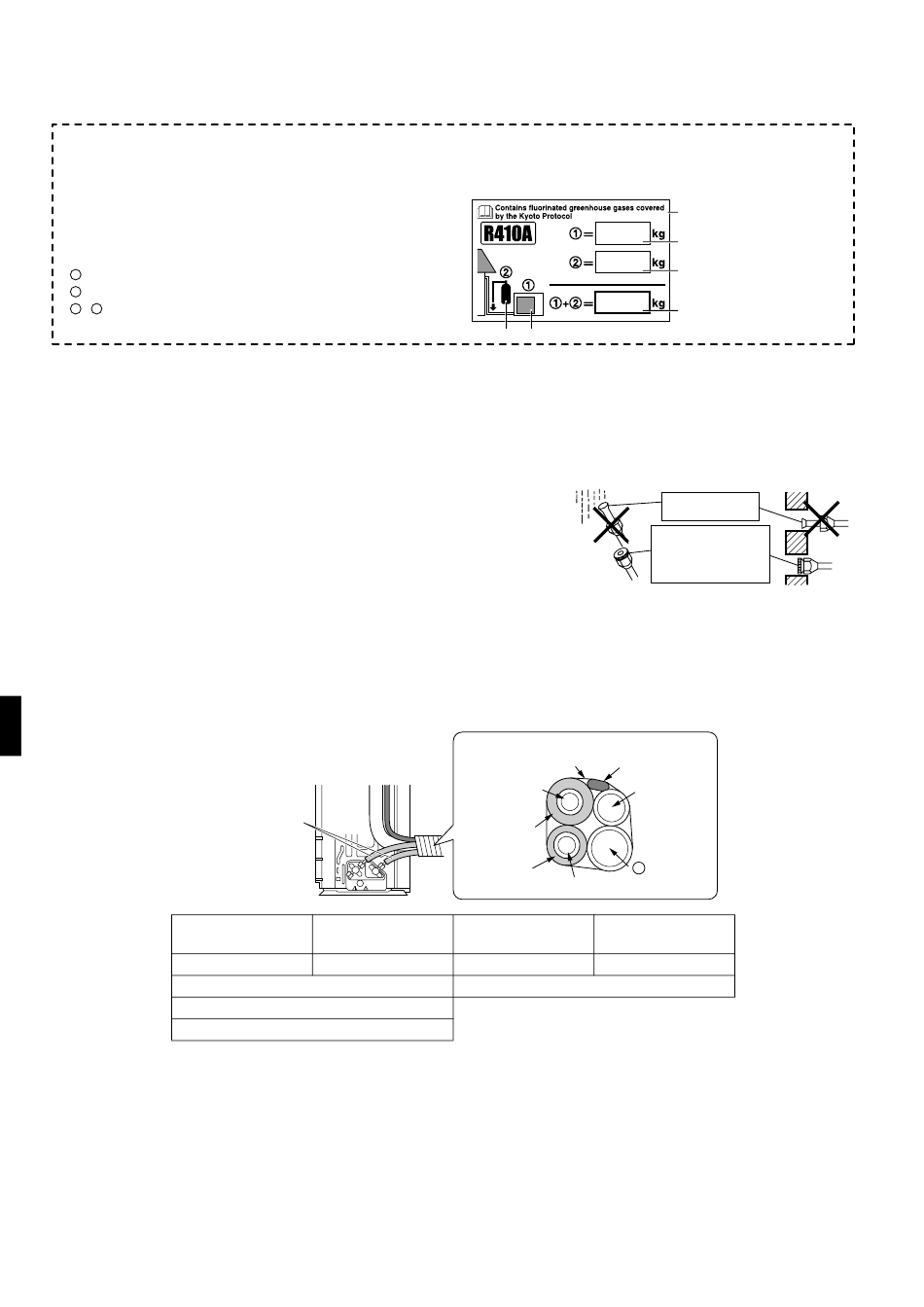

Pose des tuyaux de réfrigérant.
7-1 Précautions sur la manipulation des tubes.
1) Protégez l'extrémité ouverte du tube contre la poussière et l'humidité.
2) Toutes les courbures de tube doivent être réalisées avec beaucoup
de précaution. Utilisez un appareil à cintrer les tubes.
7-2 Sélection des tubes en cuivres et des matériaux d'isolation
thermiques.
Lors de l'utilisation des tubes en cuivre et accessoires disponibles dans le
commerce, observez les précautions suivantes:
1) Matériel d'isolation: Mousse de polyéthylène
Taux de transfert thermique: 0,041 à 0,052W/mK (0,035 à 0,045kcal/mh°C)
La température de la surface des tubes de gaz réfrigérant peut atteindre 110°C maximum.
Choisissez un matériau d'isolation thermique qui résiste à cette température.
2) Assurez-vous d'isoler la tuyauterie de gaz et de liquide et de respecter les dimensions d'isolation ci-dessous.
Scellez le bord de
l'isolation si la
condensation qui
s'écoule de la soupape
d'arrêt risque de
pénétrer dans l'unité
intérieure à travers
l'interstice laissé entre
l'isolation et le tuyau.
Côté gaz
Dia. ext. 9,5mm
Épaisseur 0,8mm (C1220T-O)
3) Utilisez des isolations thermiques séparées pour le tube de gaz et de liquide réfrigérant.
7
Côté liquide
Dia. ext. 6,4mm
Rayon de courbure minimum
30mm ou plus
L'étiquette complétée doit être apposée à
proximité de l'orifice de recharge du produit (par
ex. à l'intérieur du couvercle de la vanne d'arrêt).
6
5
Pluie
Diagramme du faisceau de tuyaux
Bande de finition
Câblage de
l'appareil intérieur
Tuyau de gaz
Isolation du
tube de gaz
C
Isolation du tube
Tuyau de liquide
de liquide
Isolation thermique des
Isolation thermique des
tubes de gaz
tubes de liquide
Dia. int. 12-15mm
Dia. int. 8-10mm
Épaisseur 10mm Min.
1 charge de réfrigérant d'usine du
produit:
voir plaquette signalétique de
l'unité
2 quantité de réfrigérant
4
supplémentaire chargée sur place
3 charge de réfrigérant totale
1
4 Contient des gaz à effet de serre
2
fluorés encadrés par le protocole
de Kyoto
5 unité extérieure
3
6 cylindre de réfrigérant et
collecteur de recharge
Assurez-vous de
placer un capuchon.
Si aucun capuchon n'est
disponible, couvrez la
partie évasée avec un
ruban pour la protéger de
la poussière ou de la pluie.
Tuyau de vidange
Tuyau flexible
d'humidification
