– Si on est en présence d'un chauffage sol, malgré la protection contre un départ trop chaud, il se pourrait qu'en cas
de défaillance de la vanne motorisée, par exemple, une température trop élevée soit présente dans le sol. Pour
éviter ce danger et en absence d'autre protection, nous vous conseillons de placer un thermostat de sécurité réglé
sur 50 °C avant le collecteur du chauffage sol et de le raccorder comme suit :
Bien que chaque contact du SAM2200 ait un pouvoir de coupure de 5 A, la charge totale
pour les circulateurs raccordés en 6, 7, 8, 9 et 10 ne peut excéder 6 A. Si nécessaire,
utilisez des relais de puissance.
N'utilisez pas des câbles d'un diamètre supérieur à 1,5 mm².
5.2.

Bornier basse tension

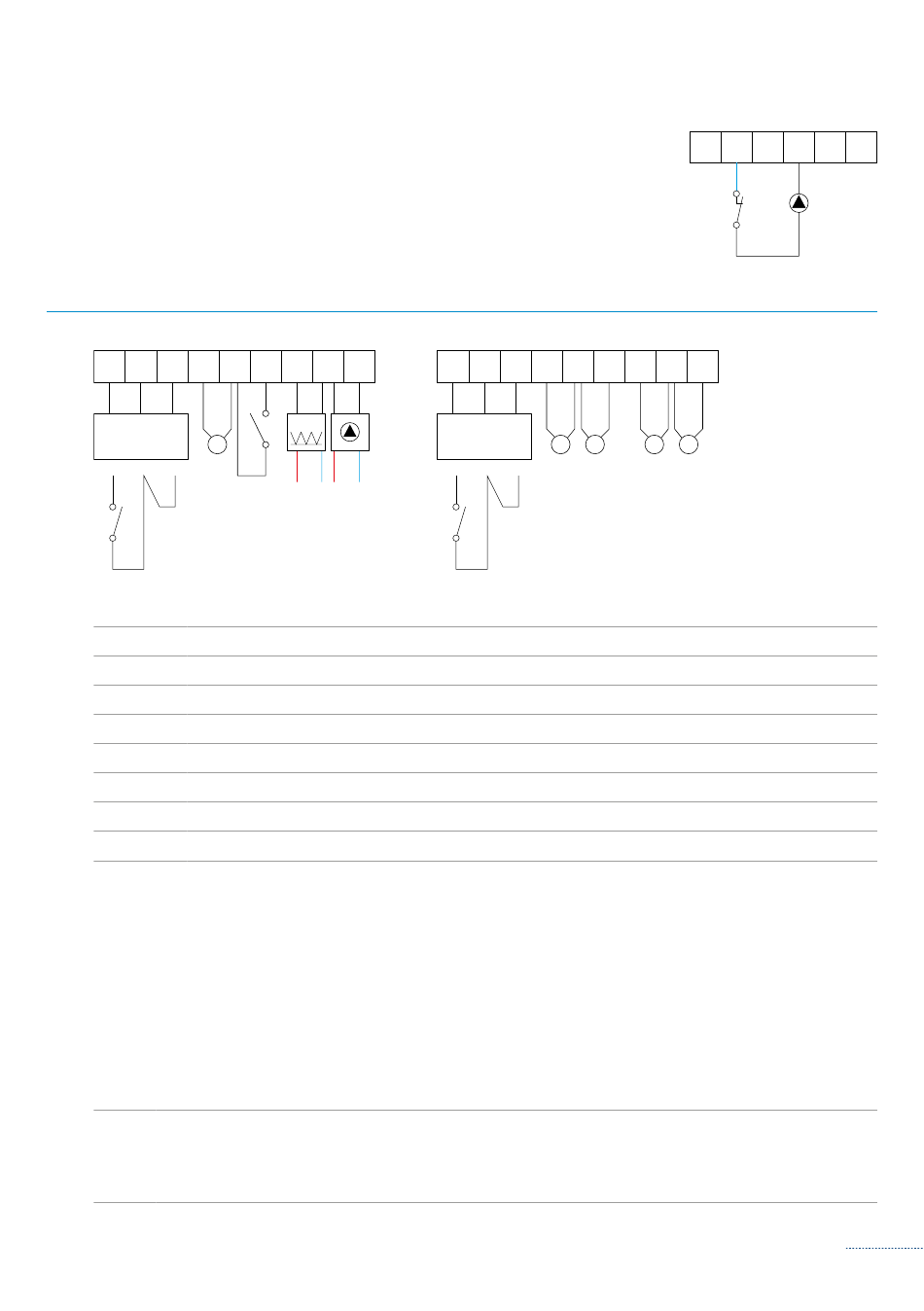

Y1 Y2 Y3 Y4 Y5 Y6 Y7 Y8 Y9
X Fb
Fb1
SAR2100
n° 2
V3
Y1-Y2-Y3 sonde d'ambiance SAR2100 n° 2 ou thermostat d'ambiance 2 fils
Y4-Y5 sonde de départ n° 2
Y5-Y6 contact de commande pour circuit non climatique
Y7-Y8 commande 0–10 V pour chaudière modulante
Y8-Y9 commande 0–10 V pour pompe primaire à vitesse variable en fonction de la température
X1-X2-X3 sonde d'ambiance SAR2100 n° 1 ou thermostat d'ambiance 2 fils
X4-X5 sonde extérieure
X5-X6 sonde chaudière
X7-X8 sonde de départ n° 1
X8-X9 sonde eau chaude sanitaire
X1-X2 Ne rien raccordez s'il n'y a ni sonde d'ambiance ni thermostat d'ambiance.
Y1-Y2 Une surveillance de présence de sonde est activée à partir du moment où une sonde d'ambiance a été
raccordée une première fois. Dans ce cas, si un défaut de sonde d'ambiance survenait, la régulation
se comporterait comme si la sonde n'existait pas. Pour désactiver une sonde d'ambiance, il faut la
déconnecter du régulateur. Après une remise sous tension du régulateur, il se comporte de nouveau
comme si la sonde n'avait jamais existé.
Raccordez les bornes Fb-Fb1 de la sonde d'ambiance si on souhaite un réglage actif.
Raccordez le contact appel de chaleur d'un thermostat si on souhaite que la régulation soit en régime
confort lorsque le thermostat est en appel de chaleur et en régime réduit dans le cas contraire.
X2-X3 Ne rien raccordez s'il n'y a ni sonde d'ambiance ni thermostat d'ambiance.
Y2-Y3 Pontez X2-X3/Y2-Y3 s'il y a un thermostat d'ambiance.
Raccordez les bornes X-Fb des sondes d'ambiance si une ou deux sondes d'ambiance SAR2100 sont
utilisées. Ne rien raccordez si le réglage des sondes d'ambiance ne doit pas être actif.
X1 X2 X3 X4 X5 X6 X7 X8 X9
X Fb
SAR2100
L N L N
0–10 V
Fb1
n° 1
AA V1
6 N 7 8
V2 BO
9 10
