4.
Montage du régulateur et des sondes
4.1.
Montage mural
Choisissez un endroit sec et non poussiéreux
Enlevez le cache-bornes en dévissant dans le sens horlogique
Fixez le boîtier sur une surface
Le connecteur 230 V se trouve à gauche et les connecteurs basse tension à droite.
Après avoir réalisé les raccordements et fixé les câbles, remettez le cache-bornes.
4.2.
Montage des sondes
!
Remarques importantes : un soin tout particulier doit être apporté au montage des sondes.
Choisissez un emplacement approprié en tenant compte qu'une sonde qui mesure la température de
l'eau ne sera efficace que si elle est correctement irriguée. Les sondes de départ, de chaudière et eau chaude
sanitaire sont fournies avec un câble moulé de 6 m de long. Au besoin, ces câbles peuvent être raccourcis ou
allongés par un câble normal à 2 conducteurs (maximum 0,75 mm²). La sonde extérieure dispose d'un bornier
pour un raccordement par un câble à deux conducteurs.
Evitez de juxtaposer des câbles de sondes avec des câbles 230 V (tubages séparés).

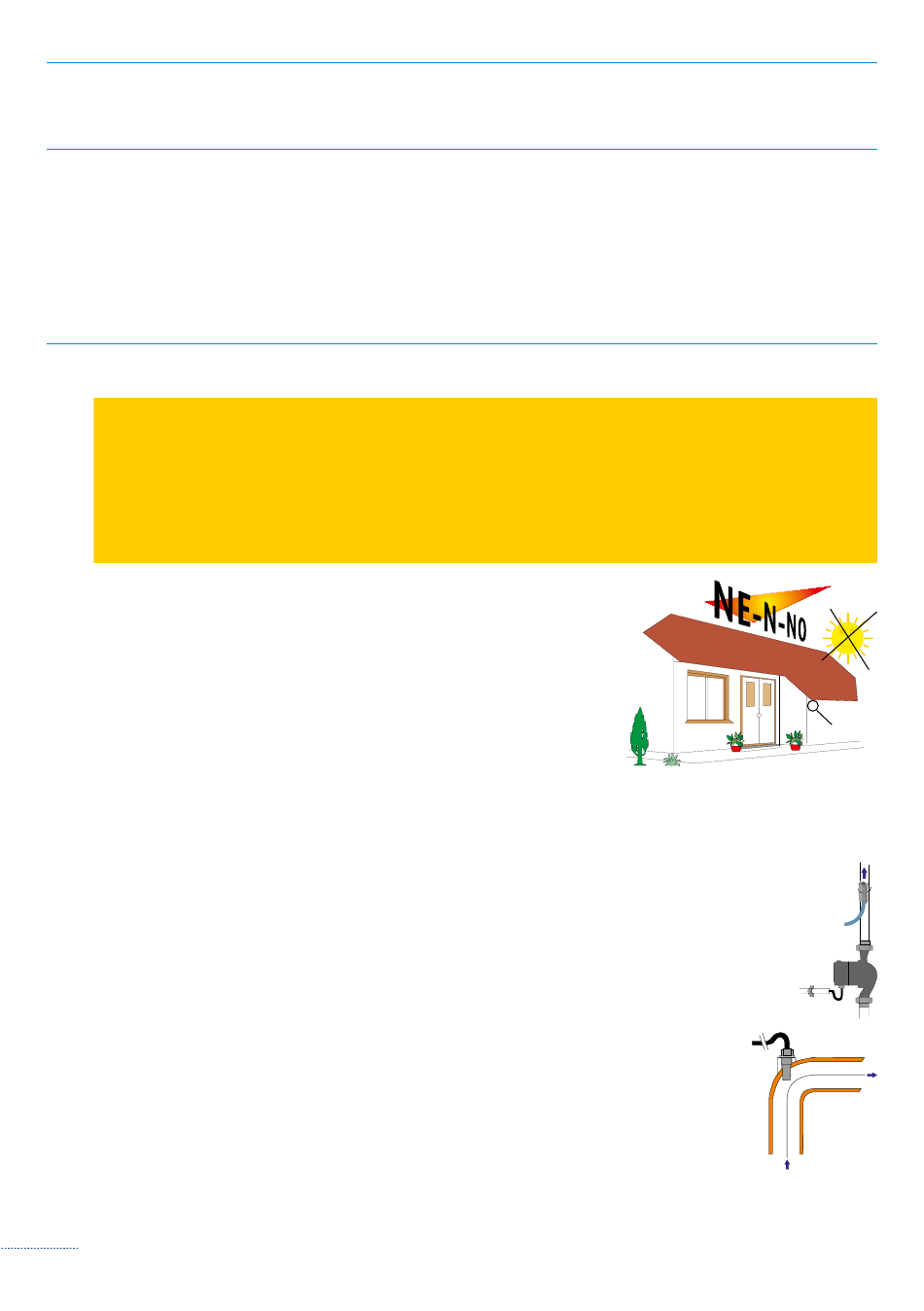

Sonde extérieure
Choisissez un emplacement entre 2 et 3 m de hauteur, sur un mur extérieur
exposé au nord, nord-ouest ou nord-est, à l'abri d'un rayonnement solaire
direct, d'éventuels courants d'air et autant que possible de la pluie.
Fixez la sonde à l'aide des vis et chevilles fournies.
L'entrée du câble doit être orientée vers le bas.
Cette sonde présente un bornier à vis pour le raccordement d'un câble à
deux conducteurs (maximum 0,75 mm²).
Remarque : dans le cas d'habitations avec de grandes baies vitrées exposées au sud, on peut éventuellement placer
la sonde de façon à tenir compte de l'ensoleillement. Mais dans ce cas, les locaux moins bien exposés risquent de
ne plus être chauffés suffisamment.
Sonde de départ applique
A placer après le circulateur des circuits vannes mélangeuses.
Décapez le tuyau jusqu'au brillant métallique.
Enduisez le tuyau de pâte thermoconductrice et fixez la sonde à l'aide du support et du collier
de serrage fournis; si une difficulté de serrage se présentait, utilisez un collier de serrage adapté
à la tuyauterie.
Sonde de départ plongeuse
La sonde sera placée après le circulateur sur la tuyauterie de départ, à un endroit qui
permettra son immersion sur toute la longueur. Si elle est placée dans un coude, veillez à
ce que l'écou lement de l'eau «frappe» l'extrémité de la sonde.
La sonde sera montée dans un doigt de gant présentant un diamètre intérieur de 7 mm.
20
PARFAITEMENT
plane après avoir perforé les trous de fixation des passe-câbles.
