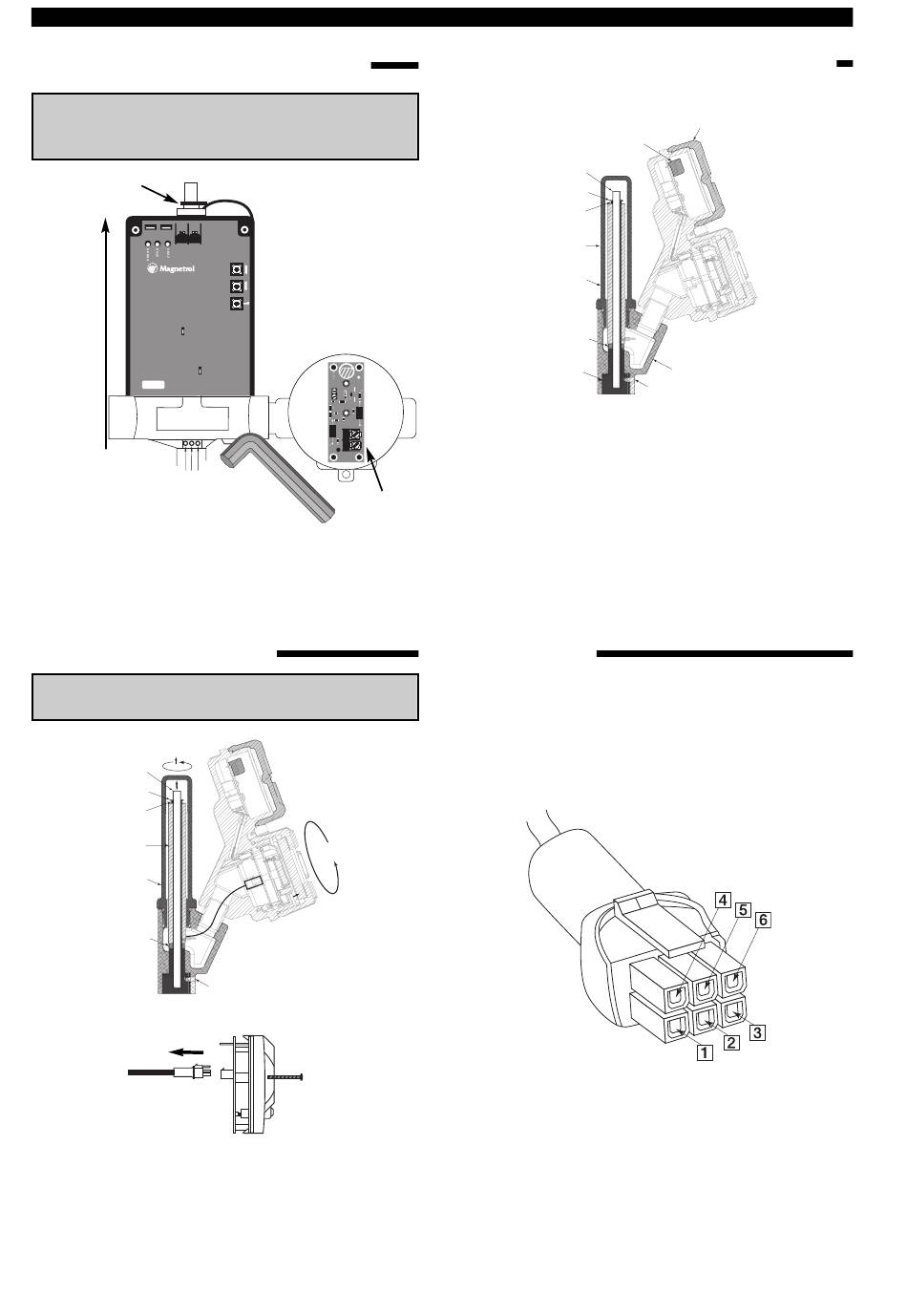

ENTRETIEN
DEPOSE DE LA TETE DU TRANSmETTEUR EZ
ATTENTION: TOUTE DEFORMATION DU TUBE
FOURREAU RISQUE D'ENDOMMAGER IRREME-
DIABLEMENT L'APPAREIL.
2 Retirer l'anneau
de blocage
(–)
(+)
P2
P1
– TB1 +
®
4 Dégager la
®
E S MODULEVEL
tête du
5300 BELMONT ROAD,
DOWNERS GROVE, IL 60515,
USA.
transmet-
HEIKENSSTRAAT 6,
B 9240 ZELE,
BELGIUM.
teur du
www.magnetrol.com
tube four-
REFER TO MODULEVEL MANUAL,
BULLETIN 48-615, FOR
INSTALLATION AND OPERATION
INSTRUCTIONS.
reau par le
TP1
dessus
TP2
ASSEMBLY PART NO.
3 Débloquer avant de repositionner ou de
retirer la tête et toujours rebloquer
après le repositionnement final
REmPLACEmENT DU TRANSFORmATEUR DIFFEREN-
TIEL VARIAbLE LINEAIRE (LVDT)
ATTENTION: COMMENCER PAR COUPER L'ALI-
MENTATION.
Tube
fourreau
5 Retirer le joint
métallique C-ring
Entretoise supérieure
du LVDT
6 Retirer le LVDT
4 Retirer le
couvercle du LVDT
Entretoise
en TFE
3 Retirer le LVDT
7 Remonter en sens inverse
22
UP
DOWN
ENTER
D1
+
TB2
P1
+
–
P2
C6
L5
J1
C5
–
C3
05-9123-001
TB1
1 Débrancher
l'alimentation
Taille 1/8"
1 Retirer le
couvercle
2 Retirer l'électronique
Vis de serrage
REmPLACEmENT PAR UNE TETE DE TRANSmETTEUR E3
8 Recâbler
la nouvelle
7 Remonter l'entretoise
tête
supérieure du LVDT et
le joint métallique
C-ring
2 Retirer le joint C-ring
à l'aide d'une pince
appropriée
3 Retirer l'entretoise
supérieure du LVDT
1 Retirer le
boîtier du LVDT
5 Descendre la nouvelle
tête E3 sur le LVDT
REmARQUE:
Retirer le tube fourreau de transport avant le montage
Pour l'étalonnage, utiliser uniquement la procédure
d'étalonnage figurant à la page 15.
CONTROLE DE LA RESISTANCE DES ENROULE-
mENTS DU LVDT
1. Contrôler l'enroulement primaire à l'aide d'un multi-
mètre. La résistance entre les bornes 1 et 4 doit être
comprise entre 75 et 105 Ω environ.
2. La résistance de l'enroulement secondaire (entre les
bornes 2 et 5 ou 3 et 6) doit être comprise entre 70 et
100 Ω environ. Si la valeur de la résistance mesurée
est hors de cette plage, remplacer le LVDT.
Couvercle du boîtier de
raccordement
6 Vérifier que l'adaptateur de trajet de
flamme porte bien sur toute la sur-
face de l'écrou du tube-fourreau
4 Desserrer les vis de serrage et retirer
le tube-fourreau factice
