PACTware™ – Configuration et dépannage
Pour des informations plus détaillées sur l'utilisation de PACTw re™ et de la technologie FDT, voir le manuel 59-601.
Qu'est ce que FDT, PACTware™ et DTm ?
• FDT (Field Device Tool) est un nouveau code d'interface
qui décrit la standardisation entre les programmes-
cadres (p. ex. PACTw re™) et les gestionnaires de types
d'instruments DTM (Device Type Manager).
• PACTw re™ (Process Automation Configuration Tool)
est un programme-cadre. Il s'agit d'un programme non
tributaire du type d'instrument, qui peut communiquer
avec tous les DTM approuvés.
• DTM (Device Type Manager) est un pilote spécifique à un
appareil, conçu pour fonctionner au sein d'un programme-
cadre compatible FDT comme PACTw re™. Il comprend
toutes les informations spécifiques nécessaires pour com-
muniquer avec un appareil déterminé (p. ex. Pulsar RX5). Il
existe deux catégories de base de DTM—communication
(HART, Fieldbus
, Profibus
®
ex. transmetteur radar Pulsar RX5).
RACCORDEmENTS

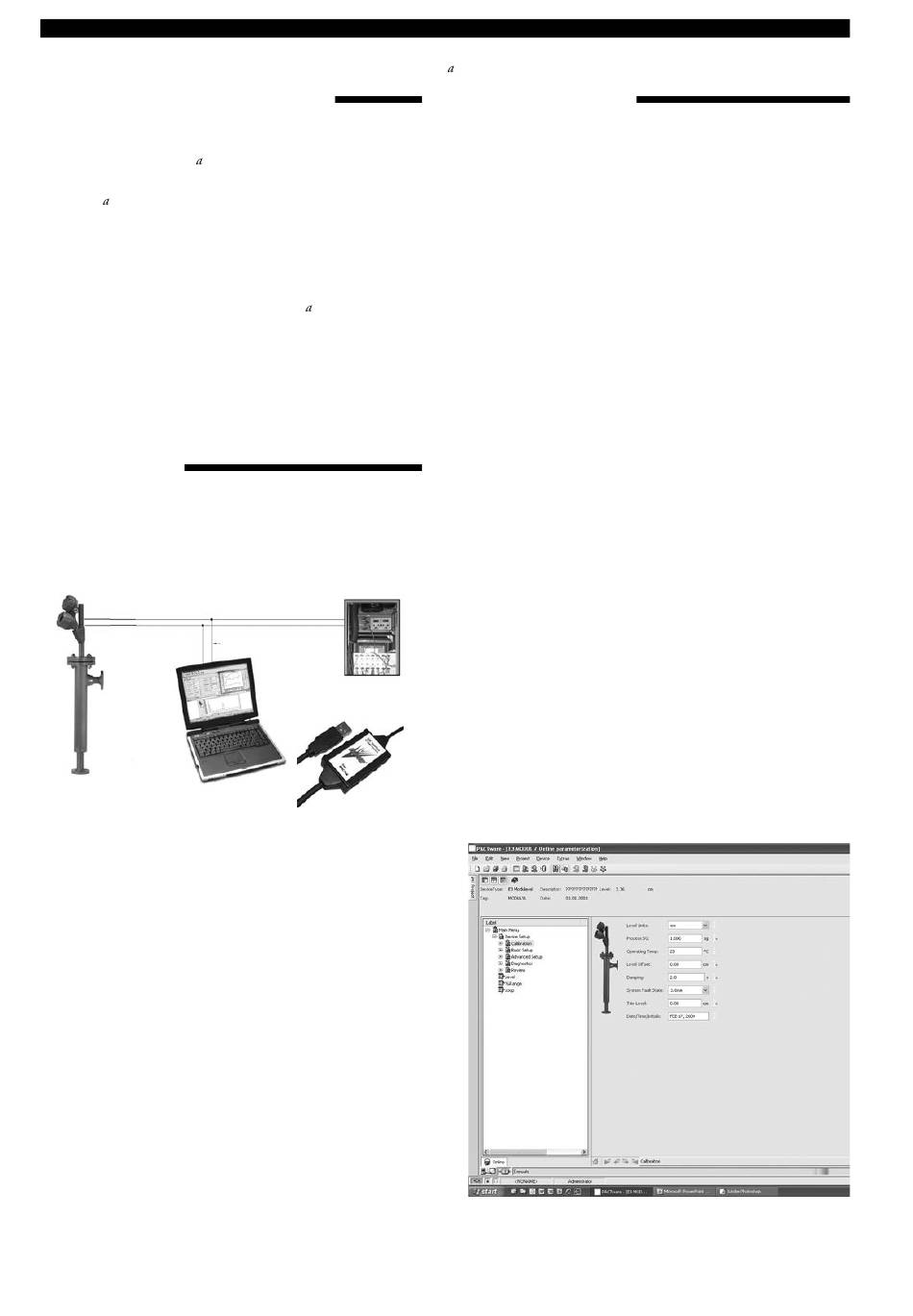

L'illustration suivante montre une configuration matérielle
type. Respecter toutes les consignes de sécurité lors du
raccordement à des boucles dans des zones à risque d'ex-
plosion ou lors de mesures sur des liquides inflammables.
Les ordinateurs ne sont pas des appareils à sécurité intrin-
sèque.
24 V CC
PC avec
interface
série HART
16
, etc.) et instrument sur site (p.
®
Connexions HART
Alimentation
magnetrol recom-
mande l'interface
VIATOR
USb hART
®
de mACTek
®
Corporation.
DEmARRAGE RAPIDE
1. Commencer un projet
Ouvrir Pactware et ajouter la clé du modem HART, puis
l'instrument Magnetrol à votre projet.
Sélectionner: «Device» – «add device» – sélection-
ner l'instrument (répéter pour chaque instrument de
votre projet)
Important: vérifier que la configuration du port COM
pour la clé du modem HART est correcte.
2. Raccorder les instruments
Sélectionner l'instrument Magnetrol dans la fenêtre de gauche.
Sélectionner: «Device» – «connect» (le modem et
l'instrument Magnetrol se connectent)
3. Configurer l'instrument
Sélectionner: «Device» – «parameter» – «Online
parameterization»
Ouvrir «+ Main Menu» et sélectionner «+ Device
set up» – «Calibration»
Il est possible de changer les paramètres dans la
fenêtre de droite, via les listes déroulantes. Appuyer sur
ENTRÉE pour confirmer la modification en ligne.
4. Etalonner manuellement la sortie 4-20 mA
Sélectionner «Calibration» - «Set point Calib»,
puis «Capture values».
Un message d'avertissement s'affiche concernant la
suppression de la boucle de DCS.
Régler le point 4 mA (voir les pages MENU) «Capture 4mA»
Régler le point 20 mA ou 20 mA by % (voir les pages
MENU) «Capture 20mA» puis quitter la procédure en
sélectionnant «End».
5. Diagnostic
Le modèle E3 Modulevel offre la possibilité de surveiller
la sortie et la position du LVDT.
Sélectionner: «Device» – «parameter» – «Online
parameterization»
Ouvrir «+ Main Menu» et sélectionner «+ Device
set up» – «Diagnostics»
Une vue d'ensemble de toutes les valeurs de diagnostic
possibles est fournie. Une copie d'écran imprimée peut
être envoyée à l'usine pour assistance en cas de pro-
blèmes sur site. Cet écran fournit également une fonc-
tion de test de boucle: 4 mA, 20 mA ou n'importe quelle
valeur mA aléatoire pour essai. Fermer la procédure de
boucle en sélectionnant «End».
®
