  • Page 1 C A 8 5 0 Manomètre Numérique Digital Pressure Gauge Digitalen Druckmessers Manometro Numerico Manómetro digital F R A N Ç A I S Notice d’utilisation E N G L I S H User’s manual D E U T S C H Bedienungsanleitung I T A L I A N O Libreto d’Istruzioni...

  • Page 2: Table Des Matières

    Vous venez d’acquérir un manomètre numérique C.A 850 et nous vous remercions de votre confiance. Pour obtenir le meilleur service de votre appareil : - lisez attentivement ce mode d’emploi - respectez les précautions d’emploi. GARANTIE Notre garantie s’exerce, sauf stipulation expresse, pendant douze mois après la date de mise à...

  • Page 3: Presentation

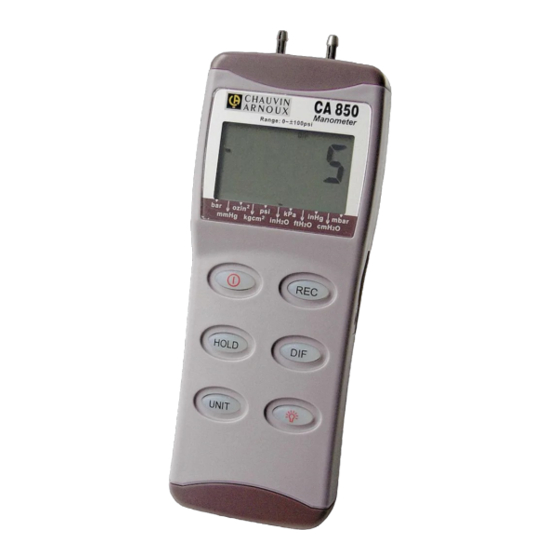

    1. PRÉSENTATION Le manomètre C.A 850 est idéal pour mesurer les niveaux de pression dans les installations d’air conditionné, les équipements médicaux et les systèmes de contrôle pneumatiques. Il mesure des pressions relatives - pression mesurée en psi établie par rapport à la pression atmosphérique - et des pressions différentielles - différence entre deux pressions .

  • Page 4: Description De L'appareil

    3. DESCRIPTION DE L’APPAREIL Ecran principal indiquant la mesure de pression dans l’unité choisie “ - ” indique une pression négative pression maximale ou minimale enregistrée Indique que le mode de surveillance a démarré Ecran secondaire indiquant le temps écoulé depuis le début du mode surveillance Indique l’unité...

  • Page 5: Fonctionnement De L'appareil

    4. FONCTIONNEMENT DE L’APPAREIL Mode “ surveillance ” Lorsque vous pressez le bouton “ REC ” vous accédez au mode de “ surveillance ”. Avant de rentrer dans ce mode, sélectionnez l’unité de pression, vous ne pourrez plus la changer une fois entrer dans le mode. Dès l’appui, une horloge se déclenche et “...

  • Page 6: Erreurs : Cause Et Action

    Vérifier que l’unité sélectionnée est bien “ psi ” pour commencer la réglage de l’entrée positive Le CA 850 a, par défaut, 80 psi comme point d’étalonnage. Cependant il est possible de régler entre 78 et 82 psi. Si la source d’étalonnage n’est pas à 80 psi, régler le point de étalonnage avec le bouton “...

  • Page 7: Caracteristiques Generales

    Err. 4 : Lorsque vous réglez le zéro, soyez sûr qu’aucune pression n’est appliquée. Autrement “ Err. 4 ” apparaît à l’écran. Si “ Err. 4 ” apparaît encore à l’écran alors qu’aucune pression n’est appliquée, cela signifie que le capteur est endommagé (voir le § 6 Réparation). 5.

  • Page 8: Vérification Métrologique

    Nettoyage du boîtier Nettoyez le boîtier avec un chiffon légèrement imbibé d’eau savonneuse. Rincer avec un chiffon humide Ne pas utiliser de solvant. Vérification métrologique Comme tous les appareils de mesure ou d’essai, une vérification métrologique périodique est nécessaire. Nous vous conseillons au moins une vérification annuelle de cet appareil. Pour les vérifications et étalonnages, adressez-vous à...
  • Page 9 Thank you for purchasing this C.A 850 digital pressure gauge. To obtain the best possible service from your instrument: - read this User’s Manual carefully, - comply with the precautions for use. GUARANTEE Our guarantee is applicable, unless otherwise stated, for twelve months following the date of supply of the equipment (extract from our General Sales Conditions, available on request).

  • Page 10: Presentation

    1. PRESENTATION The CA 850 pressure gauge is ideal for measuring pressure levels in air-conditioning installations, medical equipment and pneumatic control systems. It measures relative pressures – pressure measured in psi in relation to atmospheric pressure – and differential pressures – difference between two pressures. 11 measurement units are available for selection : bar, mmHg, ozin², kg/cm², inH ²...

  • Page 11: Description Of The Instrument

    3. DESCRIPTION OF THE INSTRUMENT Main screen indicating the pressure measurement in the unit selected “ – ” indicates a negative pressure maximum or minimum pressure recorded Indicates that the monitoring mode has started Secondary screen indicating the time since the start of monitoring mode Indicates the pressure unit selected Low battery indicator Indicates that differential pressure mode has been activated...

  • Page 12: Operation Of The Instrument

    4. OPERATION OF THE INSTRUMENT “ Monitoring ” mode When you press the «REC» button, you access the «monitoring» mode. Before going into this mode, select the unit of pressure, as you will not be able to change it once you are in monitoring mode. When you press the button, a clock is started and “REC”...
  • Page 13 By default, the CA 850 uses 80 psi as the calibration point. However, it can be set between 78 and 82 psi. If the calibration source is not at 80 psi, adjust the calibration point with the “DIF” button to increase and with the “back-lighting” button to reduce. Record the calibration point by pressing the “REC”...

  • Page 14: General Specifications

    Err. 4 : When you set the zero, make sure that no pressure is applied. Otherwise, “Err. 4” appears on the screen. If “Err. appears on the screen even when no pressure is applied, it means that the sensor is damaged (see § 6 Repairs). 5.

  • Page 15: Cleaning The Casing

    Cleaning the casing Clean the unit with a cloth and a little soapy water. Wipe off with a damp cloth. Do not use any solvents. Metrological verification Like all measuring or testing devices, regular metrological verification is necessary. This instrument should be checked at least once a year. To have your instruments checked and calibrated, please consult our COFRAC-approved metrology laboratories or MANUMESURE centres.
  • Page 16 Wir danken Ihnen für das Vertrauen, dass Sie uns mit dem Kauf dieses digitalen Druckmessers C.A 850 entgegengebracht haben. Damit die optimale Nutzung des Geräts gewährleistet ist: - Lesen Sie diese Bedienungsanleitung sorgfältig durch, - Beachten Sie die Sicherheitshinweise. GARANTIE Unsere Garantie erstreckt sich, falls nicht ausdrücklich anders vereinbart, über zwölf Monate nach Kauf des Geräts (ein Auszug aus unseren allgemeinen Verkaufsbedingungen ist auf Anforderung erhältlich).

  • Page 17: Vorstellung Des Geräts

    1. VORSTELLUNG DES GERÄTS Der Druckmesser CA 850 ist ideal, um das Druckniveau in Klimaanlagen, medizintechnischen Geräten und Systemen für die Reifenkontrolle zu bestimmen. Gemessen wird sowohl der relative Druck – der Druck in psi im Verhältnis zum Luftdruck – als auch der Differenzialdruck, d.

  • Page 18: Beschreibung Des Geräts

    3. BESCHREIBUNG DES GERÂTS Hauptanzeige des gemessenen Druckniveaus in der gewählten Einheit „-“ zeigt einen negativen Druck an höchster bzw. niedrigster gespeicherter Druck zeigt an, dass der Überwachungsmodus aktiviert ist Nebenanzeige, die angibt, wie viel Zeit seit Aktivierung des Überwachungsmodus verstrichen ist gibt die gewählte Druckeinheit an weist auf ein niedriges Batterie-Ladeniveau hin...

  • Page 19: Funktionsweise Des Geräts

    4. FUNKTIONSWEISE DES GERÂTS Überwachungsmodus Über die Taste „REC“ gelangen Sie zum Überwachungsmodus. Wählen Sie vor Aktivierung dieses Modus die gewünschte Druckeinheit, da diese nicht mehr geändert werden kann, wenn sich das Gerät im Überwachungsmodus befindet. Bei Betätigung der Taste setzt die Zeitmessung ein, und „REC“ erscheint auf der Anzeige. In diesem Modus lassen sich die minimalen und maximalen Werte Ihrer Messkampagne aufzeichnen.
  • Page 20 Drücken Sie gleichzeitig auf „REC“ und auf „Ein“. „CA“ erscheint auf der Anzeige. Sie befinden sich jetzt im Einstellungsmodus. Vergewissern Sie sich, dass die Einheit „psi“ gewählt wurde, um mit der Einstellung des positiven Eingangs beginnen zu können. Die Werkseinstellung des CA 850 ist 80 psi als Kalibrierpunkt. Sie können aber auch einen anderen Wert zwischen 78 und 82 psi einstellen.

  • Page 21: Allgemeine Daten

    Err. 3: Im Differenzialdruckmodus erscheint „Err. 3“ auf der Anzeige, falls der Wer t des Differenzialdruck größer als der maximal Wert ist. Err. 4: Vergewissern Sie sich beim Einstellen des Nullwerts, dass kein Druck herrscht. Andernfalls erscheint „Err. 4“ auf der Anzeige. Falls weiterhin „Err. 4“ angezeigt wird, obwohl kein besonderer Druck vorliegt, so ist der Druckfühler beschädigt (siehe auch §...

  • Page 22: Messtechnische Überprüfung

    Reiningung des Gehäuses Reinigen Sie das Gehäuse mit einem Lappen und etwas Seifenwasser. Wischen Sie mit einem angefeuchteten Tuch nach. Verwenden Sie keine Lösungsmittel. Messtechnische Überprüfung Wie bei allen Mess- und Prüfgeräten ist eine regelmäßige messtechnische Überprüfung erforderlich. Wir empfehlen mindestens eine jährliche Überprüfung dieses Geräts. Wenden Sie sich zur Überprüfung und Kalibrierung an die Niederlassung Ihres Landes.
  • Page 23 Avete acquistato un manometro numerico CA 850 e vi ringraziamo per la fiducia accordataci. Per ottenere il massimo risultato dal vostro apparecchio: leggete attentamente queste istruzioni per l’uso rispettate le indicazioni per l’uso GARANZIA Salvo accordi diversi, la nostra garanzia avrà valore per dodici mesi a partire dalla data di acquisto del materiale (estratto dalle nostre Condizioni Generali di Vendita, disponibili a richiesta) Français............................page 2...

  • Page 24: Presentazione

    1. PRESENTAZIONE Il manometro CA 850 è lo strumento ideale per misurare il livello di pressione negli impianti di condizionamento dell’aria, nelle apparecchiature mediche e nei sistemi di controllo dei pneumatici. È in grado di misurare pressioni relative (pressione misurata in psi rispetto alla pressione atmosferica) e differenziali (differenza tra due pressioni).

  • Page 25: Descrizione Dell'apparecchio

    3. DESCRIZIONE DELL’APPARECCHIO Schermo principale, sul quale viene visualizzato il valore misurato nell’unità prescelta “ - ” indica una pressione negativa pressione massima o minima registrata Indica che è stata avviata la modalità controllo Schermo secondario, sul quale viene visualizzato il tempo trascorso dall’avvio della modalità...

  • Page 26: Funzionamento Dell'apparecchio

    4. FUNZIONAMENTO DELL’APPARECCHIO Modalità “Controllo” Premendo il pulsante “REC” si accede alla modalità “Controllo”. Prima di tornare in questa modalità, selezionate l’unità di rilevazione della pressione, che non potrà più essere modificata una volta entrati in questa modalità. Premendo il pulsante, viene avviato l’orologio e sullo schermo compare “REC”. In questo modo potrete assegnare ora e data ai valori massimi e minimi delle vostre sessioni di misurazione.
  • Page 27 Per avviare l’impostazione dell’ingresso positivo verificate che sia stata selezionata l’unità di misura “psi”. Il punto di taratura predefinito di CA 850 è di 80 psi. È possibile tuttavia impostarli tra 78 e 82 psi. Se la fonte di taratura non è di 80 psi, aumentare il punto di taratura premendo il pulsante “DIF”...

  • Page 28: Caratteristiche Generali

    Err. 4 : Durante l’impostazione dello zero verificate che non venga applicata alcuna pressione. In caso contrario sullo schermo comparirà “Err. 4”. Se sullo schermo compare ancora “Err. 4” anche se non viene applicata alcuna pressione, il sensore è danneggiato (vedi par. 6, Riparazione).

  • Page 29: Verifica Metrologica

    Verifica metrologica Come tutte le apparecchiatura di prova o di test, periodicamente è necessario procedere ad una verifica metrologica. Si consiglia di sottoporre l’apparecchio a non meno di una verifica all’anno. Per verifiche e tarature, rivolgersi ai nostri laboratori di metrologia accreditati COFRAC o alle agenzie MANUMESURE.
  • Page 30 Usted acaba de adquirir un manómetro digital C.A 850 y le agradecemos su confianza. Para obtener el mejor servicio de su aparato: lea cuidadosamente este manual de empleo respete las precauciones de uso GARANTÍA Nuestra garantía se ejerce, salvo estipulación expresa, durante doce meses después de la puesta a disposición del material (extraído de nuestras Condiciones Generales de venta, entregadas a pedido) Français............................page 2...

  • Page 31: Presentación

    1. PRESENTACIÓN El manómetro CA 850 es el aparato ideal para medir los niveles de presión en las instalaciones de aire acondicionado, los equipos médicos y los sistemas de control neumáticos. Mide las presiones relativas - presión medida en psi establecida respecto a la presión atmosférica - y presiones diferenciales - diferencia entre dos presiones.

  • Page 32: Descripción Del Aparato

    3. DESCRIPCIÓN DEL APARATO Pantalla principal que indica la medida de presión en la unidad seleccionada “ - ” indica una presión negativa presión máxima o mínima registrada Indica que se ha iniciado el modo de vigilancia Pantalla secundaria que indica el tiempo transcurrido desde el inicio del modo vigilancia Indica la unidad de presión seleccionada Indicador de batería reducida Indica que se ha activado el modo de presión diferencial...

  • Page 33: Funcionamiento Del Aparato

    4. FUNCIONAMIENTO DEL APARATO Modo “vigilancia” Cuando pulsa el botón “REC”, se accede al modo “vigilancia”. Antes de entrar en este modo, seleccione la unidad de presión ya que al entrar en el modo después no podrá cambiarla. Tan pronto como efectúa la pulsación, se activa un reloj y en la pantalla se visualiza “REC”. Este modo le permite fechar los valores máximos y mínimos de su campaña de medida.
  • Page 34 El CA 850 tiene, por defecto, 80 psi como punto de calibrado. No obstante, es posible ajustar entre 78 y 82 psi. Si la fuente de calibrado no está en 80 psi, ajustar el punto de calibrado con el botón “DIF” para aumentar y para disminuir el botón “retroiluminación”. Grabar el punto de calibrado pulsando el botón “REC”.

  • Page 35: Características Generales

    Err. 4 : Cuando ajusta el cero, preste cuidado que anteriormente no se ha aplicado ninguna presión. De lo contrario, en la pantalla aparece “ Err. 4”. Si en la pantalla aparece otra vez “Err. 4 ” cuando no se ha aplicado otra presión, esto significa que el sensor está dañado (véase § 6 Reparación).

  • Page 36: Verificación Metrológica

    Verificación metrológica Al igual que todos los aparatos de medida o de ensayo, se requiere una verificación metrológica periódica. Le aconsejamos verificar su aparato al menos una vez al año. Para las verificaciones y calibrados, diríjase a nuestros laboratorios de metrologías homologados COFRAC o agencias MANUMESURE.

  • Page 37: Annexe

    8. ANNEXE - APPENDIX - ANLAGE ALLEGATO - ANEXO Resolution 1 psi inch H2O 27,680517 0,068948 0,004 mbar 68,948253 mm Hg 51,712016 oz.inch 16,000844 kg.cm 0,070309 0,004 6,894859 ft H2O 2,306719 cm H2O 70,309...
