Testeur d'installations électriques KT600
Tension nominale d'entrée U
Gamme de tension
N
115 V
(93V ≤U
< 134V)
L-PE
230V
(185V≤ U
≤ 226V)
L-PE
Comment effectuer la mesure de déclenchement du DDR (RCD)
Étape 1 Sélectionnez la fonction LOOP avec le bouton FCT du sélecteur de
fonction et sélectionnez le mode LOOP avec les touches de navigation ▲▼ et
◄►. Sélectionnez ensuite les valeurs d'option Type, Heure et Courant
souhaitées à l'aide des touches de navigation ▲▼ et ◄►. Le menu suivant
s'affiche :

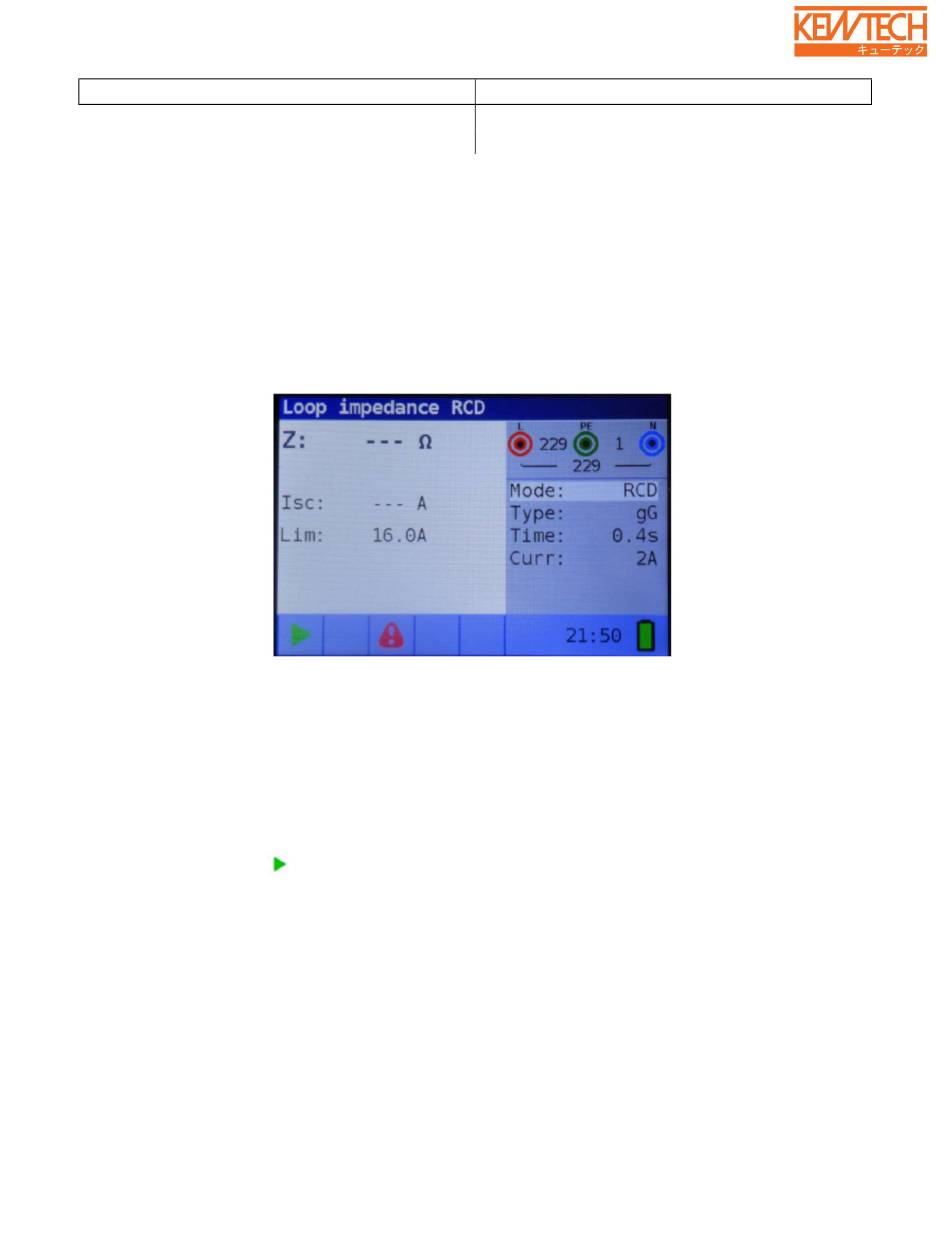

Figure 5-31: Menu de la fonction de verrouillage de déclenchement
Étape 2 Connectez les cordons de test appropriés à l'appareil et suivez le
schéma de connexion présenté à la figure 5.15 pour effectuer le verrouillage
du DDR (RCD) mesure (voir chapitre 4.3.6 Tension de contact).
Étape 3 Vérifiez les avertissements sur l'écran et vérifiez le moniteur de
tension/terminal en ligne avant de commencer la mesure. Si tout est correct
et que le symbole
s'affiche, appuyez sur la touche TEST. Après avoir
effectué la mesure, les résultats s'affichent à l'écran.
48
