Testeur d'installations électriques KT600
 Courant résiduel CC pur ou presque pur (type B)
La polarité de démarrage du courant de test peut être démarrée avec la
demi-onde positive à 0° ou avec la demi-onde négative à 180°.
Polarité de démarrage positif (0°)

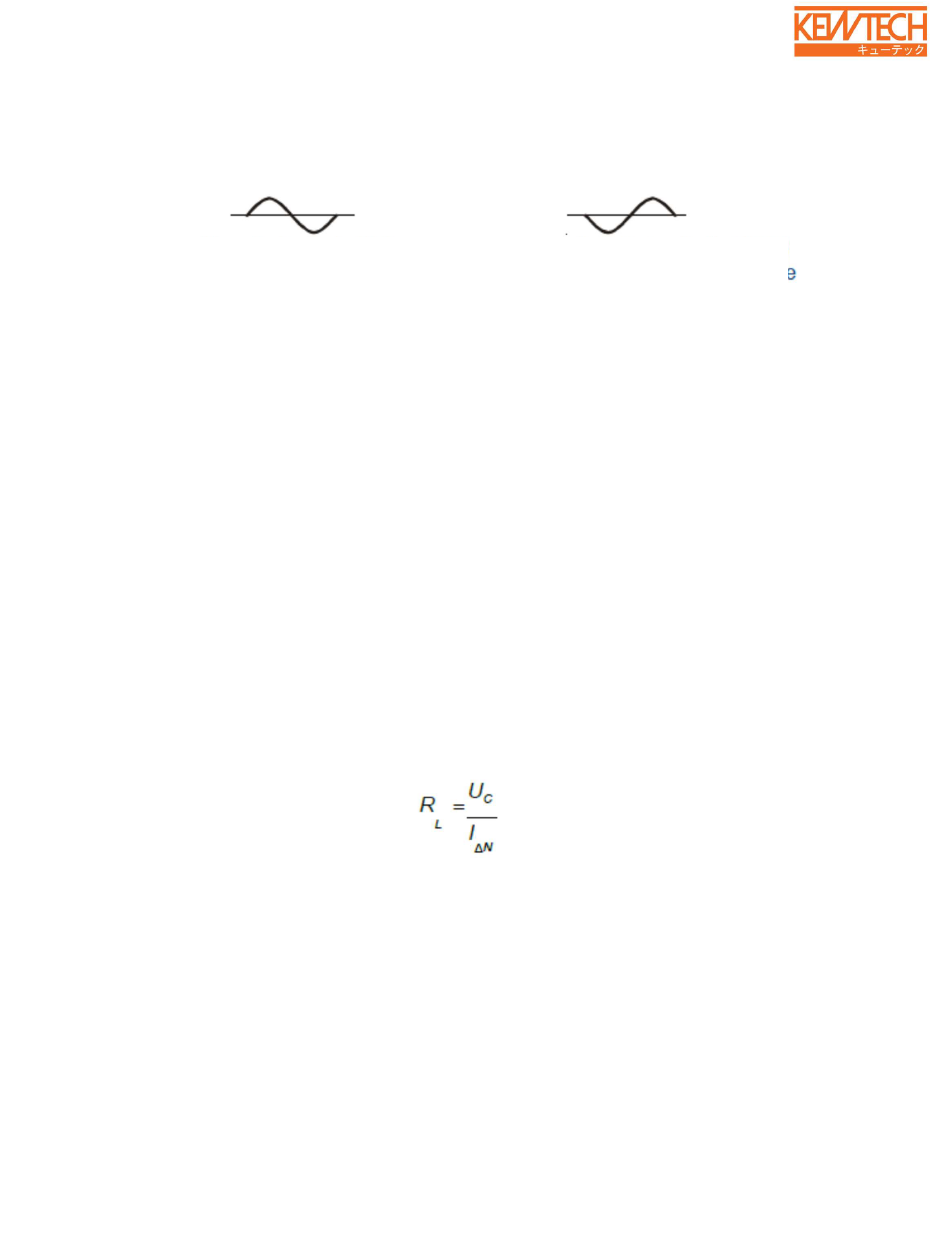

Figure 5-11: Courant de test avec semi- onde positive ou négative
4.3.5 Tests de DDR sélectifs (RCD) (en différé)
Les DDR (RCD) sélectifs présentent des caractéristiques de réponse différée .
La performance de déclenchement est influencée par la pré-charge lors de la
mesure de la tension de contact. Afin d'éliminer la pré-charge, une
temporisation de 30 s est insérée avant d'effectuer le test de déclenchement.

4.3.6 Tension de contact

Le courant de fuite qui circule vers la borne PE provoque une chute de
tension au niveau de la résistance de terre, appelée tension de contact (Uc).
Cette tension est présente sur toutes les parties accessibles connectées à la
borne PE et doit être inférieure à la tension limite de sécurité.
Le paramètre tension de contact est mesuré sans déclencher le DDR (RCD).
RL est une résistance de boucle de défaut et se calcule comme suit :
La tension de contact affichée se rapporte au courant différentiel nominal du
DDR (RCD) et est multipliée par un facteur de sécurité. Voir le tableau 5.1
pour le calcul détaillé de la tension de contact.
Polarité de démarrage négatif (180°)
