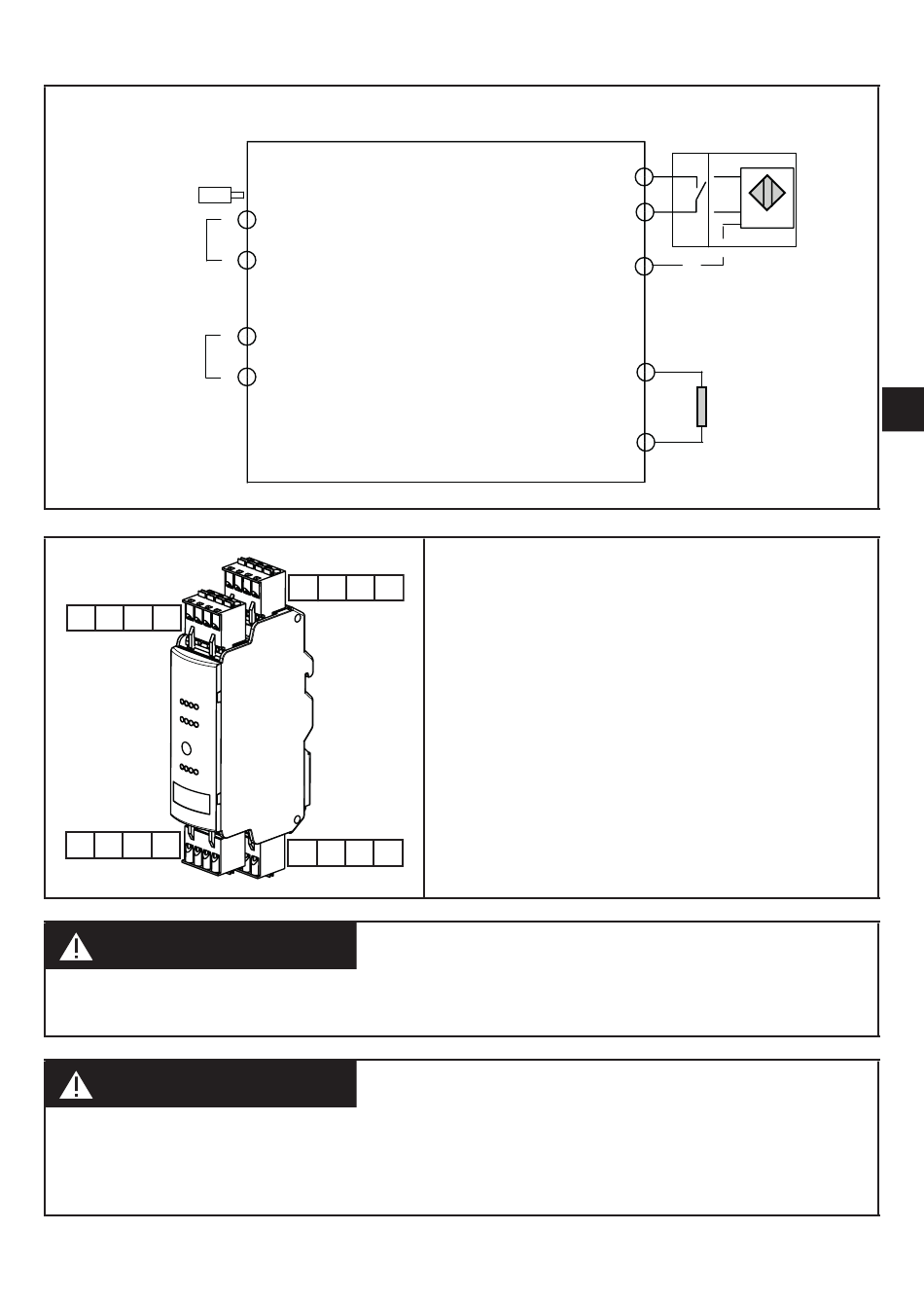

7.2 Raccordement des bornes
Addr.
AS-i
AUX
I1 I2 I3 I4
O1 O2 O3 O4
AVERTISSEMENT
Afin de garantir l'indice de protection IP 20 pour le boîtier et les bornes, insérer
complètement des bornes aux contacts connecteurs non utilisés�
AVERTISSEMENT
Uniquement pour le raccordement à une alimentation isolée galvaniquement
avec une fusible homologuée UL de 10 A en amont de AUX (E+)�
Se référer aux données techniques pour l'alimentation de AUX�
A+
A-
E+
E-
I- : alimentation capteur 0 V
I+ : alimentation capteur +24 V
I- I+ O- O-
O- : sortie de commutation actionneur 0 V
I1���I4 : entrée de commutation capteur 1 ��� 4
O1���O4 : sortie de commutation actionneur 1���4
A+ : AS-i +
A- : AS-i -
E+ : alimentation en tension externe (AUX) pour
actionneurs +24 V
E- : alimentation en tension externe (AUX) pour
A+ A- E+ E-
actionneurs 0 V
IN
I+
I1...I4
I-
3-wire only
OUT
O1...O4
O- (2x)
Load
