Descripción del sistema de parches
La mayor parte de los E-blocks 'downstream'
incluyen un sistema de parches que proporciona
la flexibilidad necesaria en las conexiones que se
realizan entre los E-blocks upstream y downstream.
El sistema de parches está compuesto por dos
partes: bloques de unión, que dictan si se van a
utilizar las conexiones predeterminadas o si se va a
usar el sistema de parches, y los mismos conectores
de parches.
Observe el gráfico de la tarjeta de
sensores de la Figura 11: Para esta
tarjeta, cuando los bloques de unión se
sitúan en la posición predeterminada
(superior), entonces se selecciona el
cableado predeterminado. El cableado
predeterminado está optimizado para
facilitar la conexión entre las tarjetas
upstream y downstream para la gama de
procesadores PICmicro. Por ejem-
plo, las líneas Tx y Rx del PICmicro se
sitúan, normalmente, en los bits 6 y 7
respectivamente, de modo que las con-
exiones predeterminadas de las tarjetas
comunicaciones de tarjetas downstream
(por ejemplo, la tarjeta RS232) son para
los bits 6 y 7.
Para la tarjeta de sensores mostrada previamente,
las conexiones predeterminadas son las siguientes:
• Bit 0 LDR (Resistencia Dependiente de la Luz)
• Bit 1 RV1 (Resistencia-Variable1)
• Bit 2 Salida sensores digitales
• Bit 3 Sensor analógico
• Bit 4 Entrada sensor digital
Se han seleccionado los bits 0 a 4 porque en muchos
dispositivos de la gama PICmicro, las entradas A/D
están en los bits 0 a 4 del puerto.
Si desea utilizar otro procesador que
necesita la entrada LDR en el bit 3,
entonces debe cambiar el enlace de la
posición 'predeterminada' a la posición
parcheada (inferior) y utilizar un pequeño
hilo puente para realizar la conexión en-
tre la salida LDR y el bit 3 del tipo D, tal
como se muestra en la siguiente Figura
13. Puede observar el nuevo diagrama de
bloques equivalente en la figura 14.
Crear el circuito deseado
Esta técnica permite obtener el
circuito exacto que se desea realizar. Si
necesita copiar otro circuito utilizando
el hardware de los E-blocks, el sistema de
parches le permitirá desarrollarlo. Observe que
los pines utilizados en el sistema de parches son
compatibles con hilos especiales para la realiza-
ción de prototipos: son un poco más caros que
36

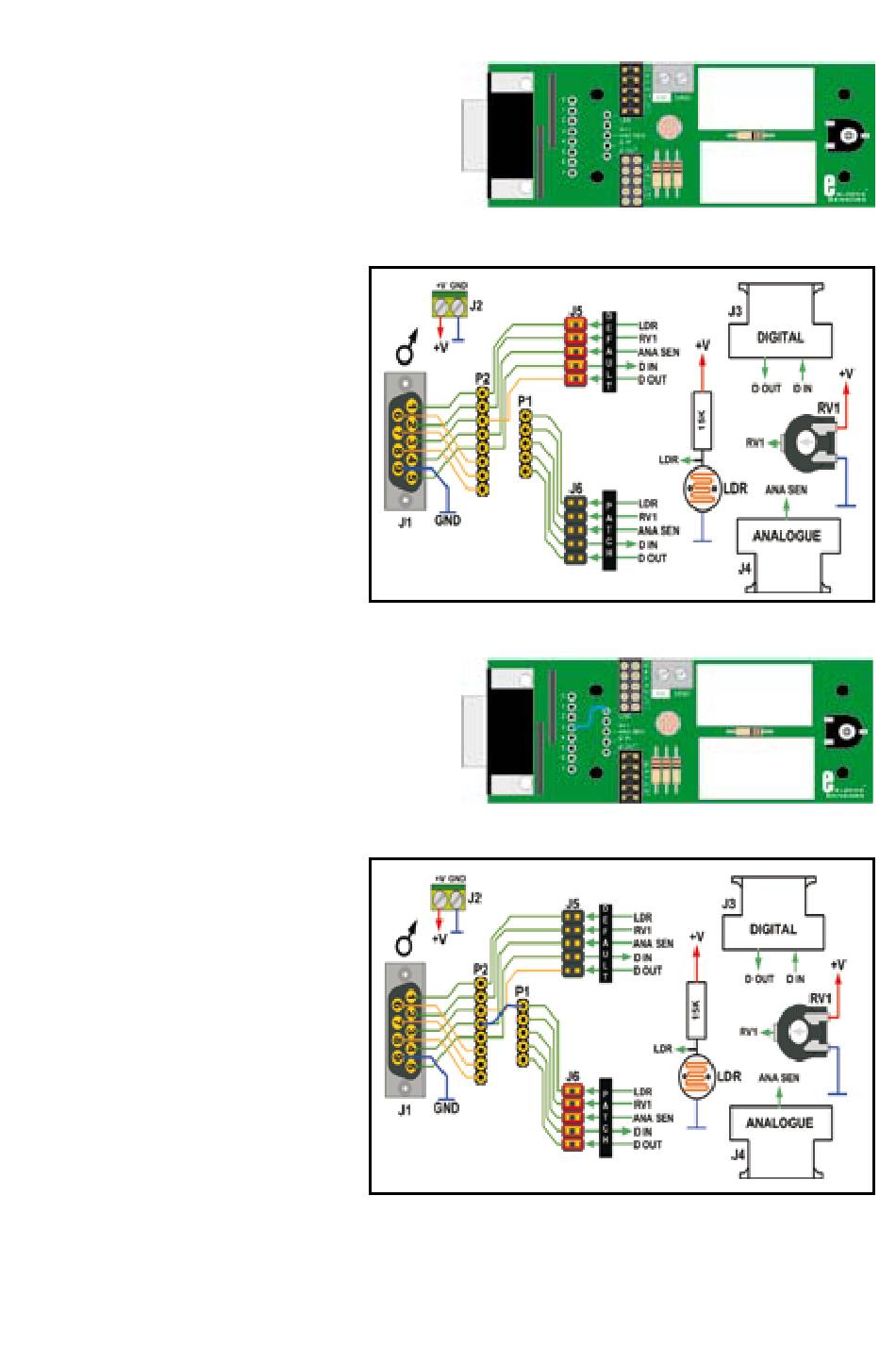

Fig 11 – Tarjeta de sensores
Fig 12 – Diagrama de bloques de la tarjeta de sensores
Fig 13 – Tarjeta de sensores en modo parcheado
Fig 14 – Diagrama de la tarjeta de sensores parcheada
el cable de un solo hilo – pero durarán más y no
se romperán en ni en los conectores de parches.
