Partager un port
Il y a des cas où il faut diviser un port en plusieurs
sections ou lorsque les signaux sur un port doivent
être partagés entre deux ou plusieurs E-blocks
d'aval. En pareil cas, il vous faut utiliser un câble de
répartition. Supposons par exemple un système dans
lequel vous voulez vous servir de deux capteurs
analogiques extérieurs. La carte de capteur n'a la
possibilité de suivre qu'un seul capteur analogique.
Il faut donc un câble de répartition et le système
d'adaptation pour réaliser les connexions néces-
saires. Le système résultant devrait ressembler à
celui présenté à la figure 15.
Le câble de répartition vous permet de raccorder
un port d'amont à deux ports d'aval en utilisant des
IDC (Insulation Displacement Connector) et du
câble en nappe. Ici, les blocs de liaison sur les deux
cartes sont en position « adaptation ». Sur la carte
du dessus, le capteur analogique est appliqué au bit 1,
tandis que sur la carte du bas, le capteur analogique
est branché sur le bit 2. Cette technique vous
permet de partager des ports entre plusieurs ap-
pareils, ce qui est particulièrement pratique dans les
systèmes de communication quand il faut distribuer
l'accès à un port sériel d'un appareil.
Protection de la circuiterie
des E-blocks
Partout où c'est possible, nous avons utilisé des
composants à fils sur toutes les cartes d'E-blocks
sujettes à des accidents électriques. S'il arrive que
des composants montés sur E-blocks soient endom-
magés, leur remplacement est extrêmement simple.
Certaines cartes d'amont (celles avec processeur
ARM ou FPGA) sont équipées de composants
montés en surface que l'on ne peut pas insérer dans
des supports et qui sont donc difficiles à souder.
Dans ces cas-là, nous avons fait usage de petites
cartes filles de sorte que si le composant principal
est endommagé, vous pouvez simplement com-
mander une nouvelle carte fille.
Pour protéger les composants d'amont, tous les
E-blocks d'aval ont été dotés de résistances de
sécurité de manière à ce qu'il soit impossible

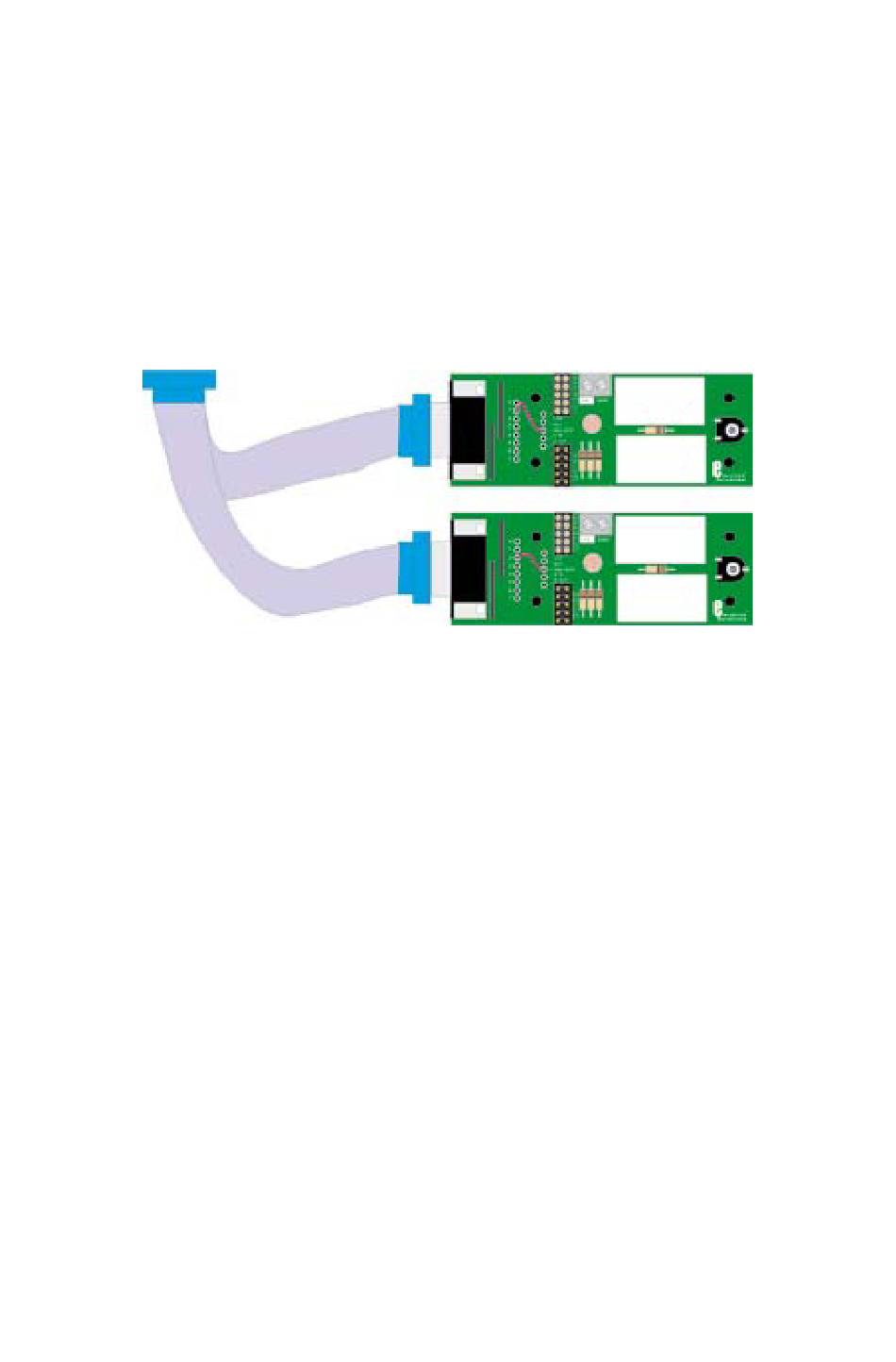

Figure 15 - Deux cartes de capteur avec câble de bifurcation
d'endommager un des E-blocks d'amont suite à une
malencontreuse déclaration, comme de confondre
une entrée et une sortie et d'aboutir à un conflit en-
tre deux broches de sortie à des niveaux différents.
Il subsiste cependant des circonstances dans
lesquelles un dommage électrique peut se produire
sur vos E-blocks :
avec des connections à visser, coupez
•
la source avant de déplacer des fils
d'alimentation ;
connecter ensemble deux cartes d'amont à
•
l'aide d'un inverseur de genre ou d'un câble
IDC revient à brancher deux sorties l'une
sur l'autre ; il est fortement recommandé
d'utiliser des résistances de protec
tion sur les lignes concernées pour éviter
d'endommager les puces ;
même si les puces actuelles sont moins
•
sensibles aux décharges électrostatiques,
mieux vaut vous assurer que vous êtes au
potentiel de terre avant de manipuler des
cartes E-blocks ; si vous n'êtes pas équipé
d'un bracelet antistatique, toucher au préal
able un radiateur ou une surface reliée à la
terre réduit considérablement le risque de
dommage par électricité statique ;
utiliser un système d'adaptation ou une
•
carte de prototypage vous permet de relier
directement des composants externes aux
broches du microcontrôleur ou du CPLD,
mais aussi de court-circuiter l'appareil au 0 V
ou au pôle positif +V.
