8. ASSEMBLAGE

Pour fixer les pales, placez le bloc moteur de façon à ce qu'il soit stable. Souvent, la mousse en polystyrène
utilisée pour l'emballage du moteur peut faire un excellent support sur votre plan de travail.

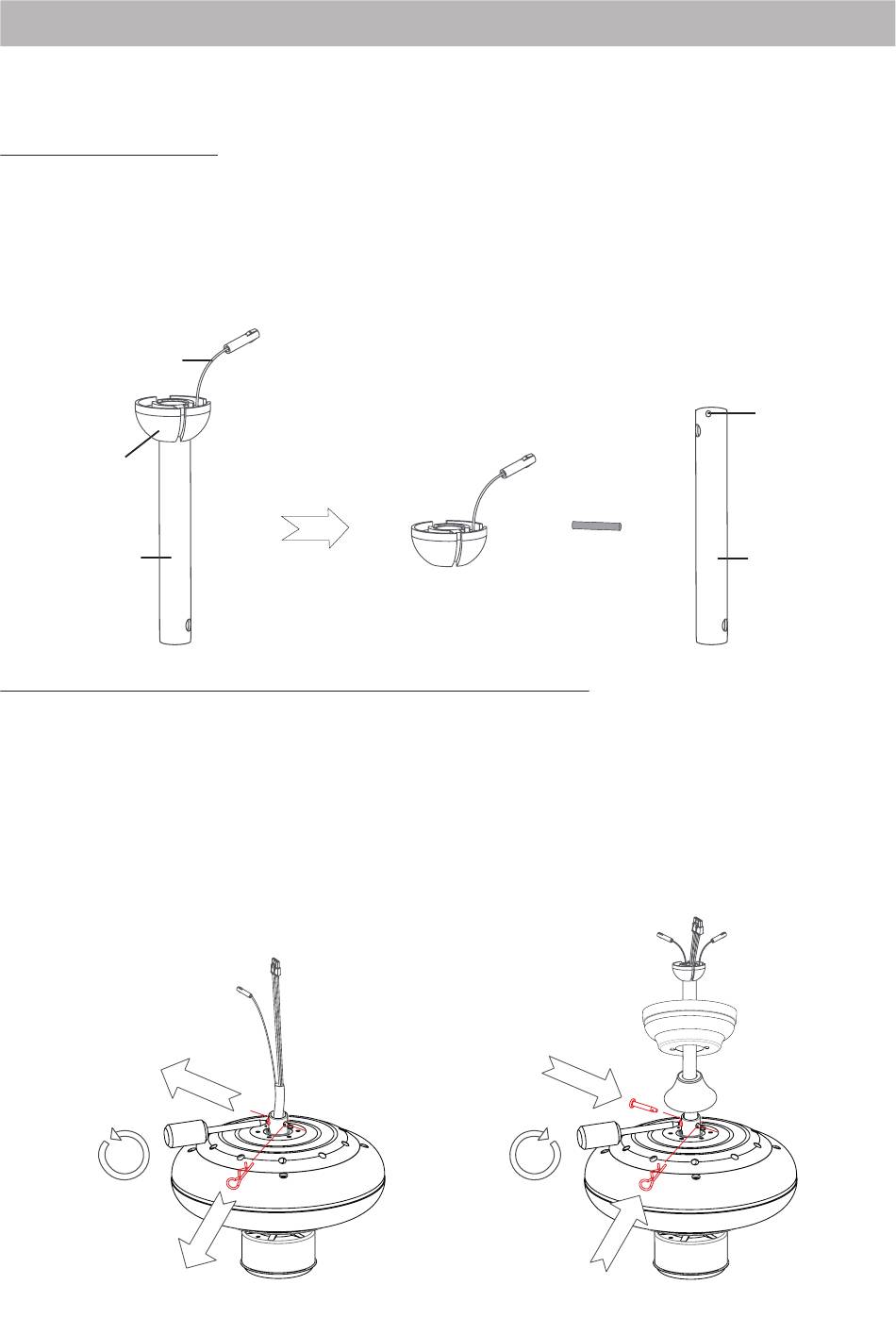

1/ SÉLECTION DU TUBE
En fonction de la hauteur de votre plafond, choisissez parmi les 2 tubes fournis, 13 ou 25 cm. Par défaut la
boule de suspension noire est installée sur le tube de 13 cm. Si vous souhaitez utiliser le tube de 25 cm (ou
une rallonge de 90 ou 120 cm disponible en option), desserrez puis retirez les 2 vis de la boule de suspen-
sion, baissez la boule de suspension afin de pouvoir retirer l'axe puis enlevez la boule de suspension du
tube. Installez-la sur le nouveau tube en inversant les étapes ci-dessus, un seul sens possible, la boule de
suspension s'installe du côté du tube où il y a un trou supplémentaire prévu pour la vis de sécurité.
Fil de
terre
Trou vis
de sécurité
Boule de
suspension
Axe
Tube Tube
Boule de suspension

2/ ASSEMBLAGE TUBE ET COUPELLES AVEC LE BLOC MOTEUR

Enlevez l'axe percé à goupille ainsi que la goupille du bloc moteur et desserrez les 2 vis.
Placez les 2 coupelles sur le tube. Passez les fils et connecteurs à l'intérieur du tube et récupérez-les de
l'autre côté (si nécessaire retirez la boule de suspension afin de pouvoir passer les connecteurs plus facile-
ment). Si vous avez une rallonge de 90 ou 120 cm, utilisez les extensions de câbles inclus. Positionnez l'en-
semble tube / coupelles correctement sur le bloc moteur, remettez l'axe percé à goupille en le passant dans
le trou du bloc moteur et du tube (faites attention de ne pas abîmer les fils passant à l'intérieur) puis remettez
la goupille. Resserrez les 2 vis afin que le tube soit bien fixe puis baissez la coupelle inférieure.
7
