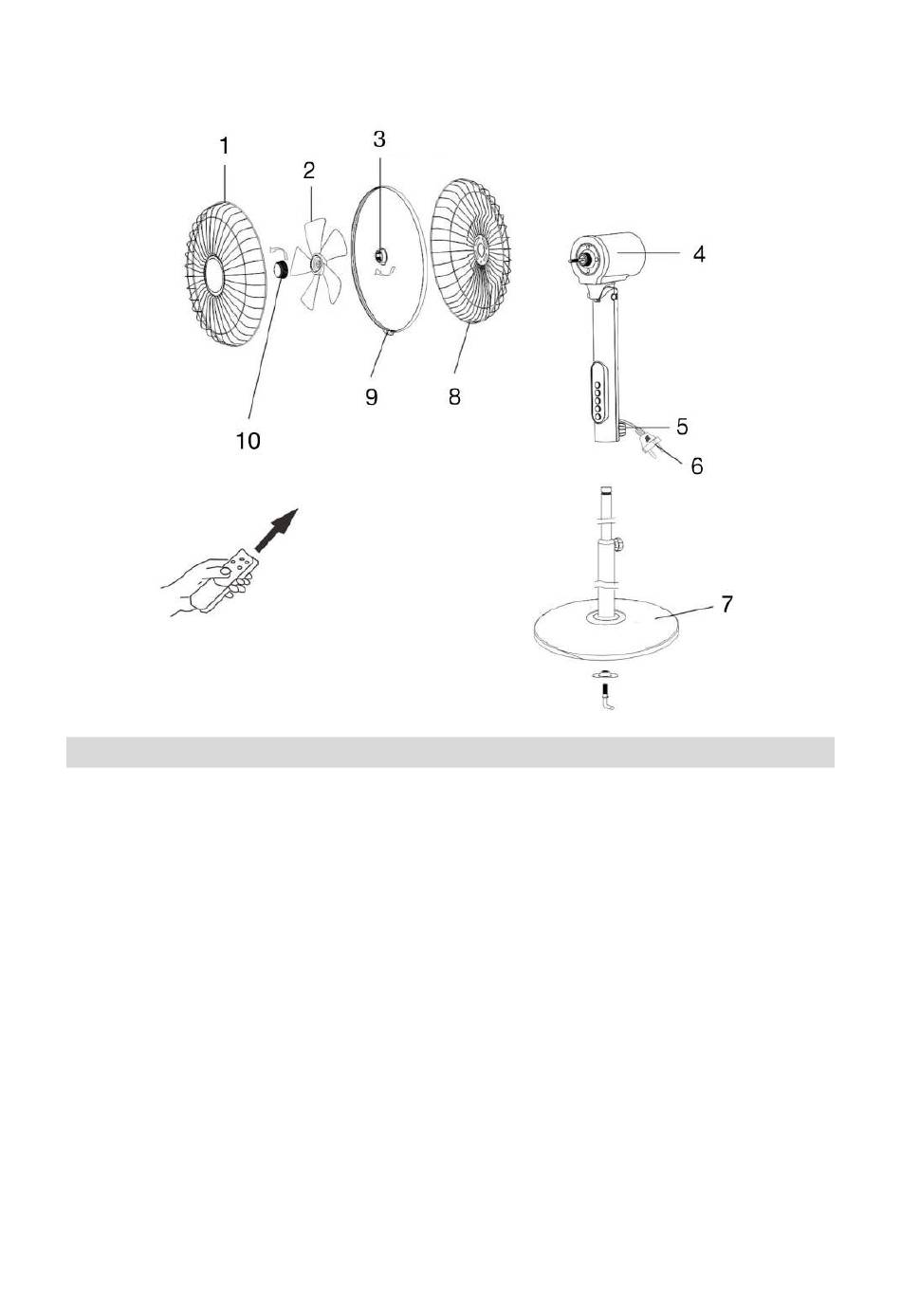

1. Grille avant
3. Bague de blocage grille arrière
5. Écrou de blocage du corps
7. Base
9. Cercle de blocage des grilles

4. ASSEMBLAGE / MONTAGE

ATTENTION : Avant d'assembler votre ventilateur, lisez scrupuleusement les
consignes de sécurité présentes dans cette notice.
1. Installez le tube correctement dans le trou central de la base du ventilateur sur pied puis
assemblez l'ensemble en serrant la vis et rondelle.
2. Desserrez l'écrou de blocage du tube afin de pouvoir ajuster la hauteur de la partie
extensible puis resserrez l'écrou.
3. Positionnez le bloc moteur sur le tube et serrez l'écrou de blocage du corps afin de
sécuriser l'assemblage.
4. Desserrez et retirez l'écrou de blocage de l'hélice sur l'axe moteur en le tournant dans le
sens horaire. Desserrez et retirez la bague de blocage de la grille arrière sur le moteur en la
tournant dans le sens antihoraire.
5. Placez la grille arrière correctement sur le bloc moteur puis remettez et serrez la bague de
blocage de la grille arrière dans le sens horaire afin de bien fixer la grille arrière sur le bloc
moteur.
6. Placez l'hélice sur l'axe du bloc moteur, insérez l'hélice jusqu'à quelle se bloque.
Remettez puis serrez ensuite l'écrou de blocage de l'hélice en le tournant dans le sens
2. Hélice
4. Moteur
6. Prise électrique
8. Grille arrière
10. Écrou de blocage hélice
