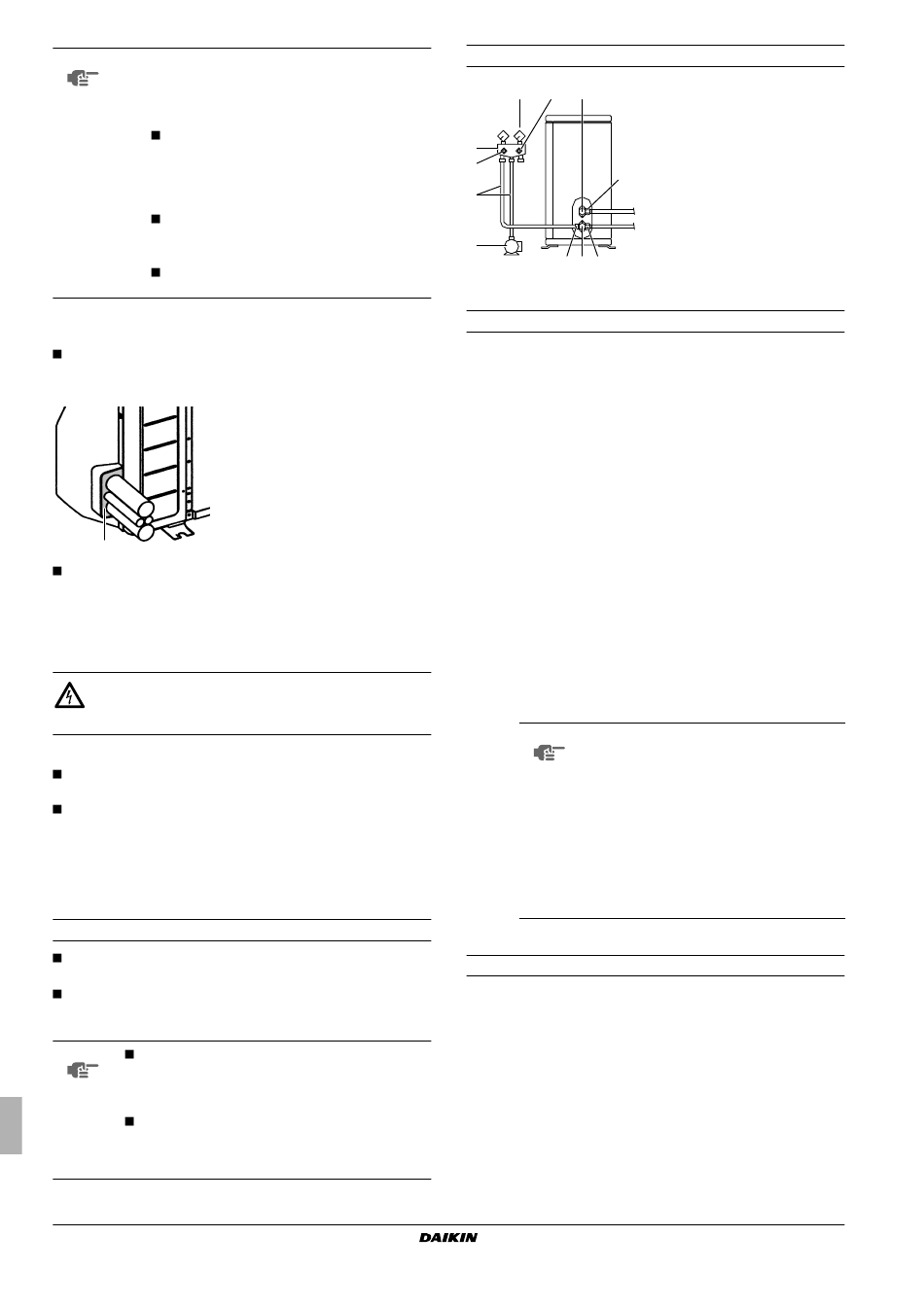

10.1. Prévention de la pénétration d'objets étrangers
Bouchez les trous débouchants des tuyaux avec du mastic ou
du matériau isolant (à fournir) de manière à colmater tous les
trous, comme indiqué sur l'illustration.
1
Les insectes ou les petits animaux qui pénètrent dans l'unité
extérieure peuvent entraîner un court-circuit au niveau du coffret
électrique.
10.2. Test d'étanchéité et séchage à vide
DANGER: DÉCHARGE ÉLECTRIQUE
Reportez-vous à la section "4. Consignes de sécurité
générales" à la page 3.
Une fois les travaux de tuyauterie terminés, il est nécessaire de:
s'assurer de l'absence de fuites dans la tuyauterie de réfrigérant
et
procéder au séchage à vide pour supprimer toute l'humidité de
la tuyauterie de réfrigérant.
S'il est possible que de l'humidité soit présente dans la tuyauterie de
réfrigérant (par exemple, de l'eau de pluie peut pénétrer dans la
tuyauterie), commencez par effectuer la procédure de séchage à
vide ci-dessous de manière à supprimer toute l'humidité.
Consignes générales
Toutes les tuyauteries de l'unité ont été soumises à un test
d'étanchéité en usine.
Utilisez une pompe à vide à deux étapes équipée d'un clapet de
non-retour en mesure d'évacuer une pression de jauge de
–14,6 psi [–100,7 kPa (5 Torr absolus, –755 mm Hg)].
REMARQUE Ne purgez pas l'air à l'aide de réfrigérants.
Utilisez une pompe à vide pour vider l'installation.
Aucun réfrigérant supplémentaire n'est fourni
pour la purge de l'air.
Veillez à ce que la vanne d'arrêt du gaz et la
vanne d'arrêt du liquide soient bien fermées avant
de tester l'étanchéité ou de procéder au séchage
à vide.
Manuel d'installation
10
le compresseur risque d'être
1 Mastic ou matériau isolant
(à fournir)
Configuration
1 4 8
2
3
10
5
6
7 8 9
Test d'étanchéité
1 Test d'étanchéité à vide
1.1 Ouvrez complètement la vanne basse pression du manifold
de la jauge et fermez complètement sa vanne haute
pression. La haute pression ne nécessite ensuite aucune
opération.
1.2 Purgez le système par le biais de la tuyauterie de gaz à
–14,6 psi [–100,7 kPa (5 Torr, –755 mm Hg)].
1.3 Une fois la pression atteinte, fermez la vanne basse
pression du manifold de la jauge, désactivez la pompe à
vide et vérifiez que la pression n'augmente pas pendant 4 à
5 minutes.
1.4 Si la pression augmente, le système contient de l'humidité
(reportez-vous à la procédure de séchage à vide ci-
dessous) ou présente des fuites.
2 Test d'étanchéité sous pression
2.1 Rompez le vide en mettant sous pression avec de l'azote
jusqu'à une pression de jauge minimale de 29 psi [0,2 MPa
(2 bars)].
Ne réglez jamais la pression de la jauge sur une valeur plus
élevée que la pression maximale de fonctionnement de
l'unité, soit 605 psi [4,17 MPa (41,7 bars)].
2.2 Testez l'étanchéité en appliquant une solution de détection
de bulles sur tous les raccords de tuyauterie.
REMARQUE Veillez à utiliser une solution de détection de
bulles recommandée par le revendeur.
N'utilisez pas d'eau savonneuse, qui risque
de provoquer des craquelures au niveau des
raccords coniques (l'eau savonneuse peut
contenir du sel, qui absorbe l'humidité qui se
mettra à geler lorsque la tuyauterie refroidira)
et/ou d'entraîner la corrosion des joints
mandrinés (l'eau savonneuse peut contenir
de l'ammoniaque, qui a un effet corrosif entre
le raccord conique en laiton et l'évasement
en cuivre).
2.3 Purgez entièrement l'azote.
Séchage à vide
Procédez comme suit pour supprimer toute l'humidité du système.
1 Purgez le système pendant au moins 2 heures de manière à
atteindre un vide cible de –14,6 psi [–100,7 kPa (5 Torr,
–755 mm Hg)].
2 Assurez-vous que, lorsque la pompe à vide est désactivée, le
vide est conservé pendant au moins 1 heure.
3 Si vous ne parvenez pas à atteindre le vide cible dans les
2 heures ou à maintenir le vide pendant 1 heure, il est possible
que le système contienne trop d'humidité.
Unité extérieure pour pompe à chaleur air à eau
1 Appareil de mesure de la
pression
2 Manifold de la jauge
3 Vanne basse pression
4 Vanne haute pression
5 Flexibles de charge
6 Pompe à vide
7 Orifice d'entretien
8 Couvercle de la vanne d'arrêt
9 Vanne d'arrêt du gaz
10 Vanne d'arrêt du liquide
