Orion ShortTube 80 Mode D'emploi

Lunette de guidage
ShortTube
Bouclier
anti-buée
Félicitations pour votre achat de la lunette de guidage
ShortTube 80 Orion ! Cet instrument polyvalent de qualité
peut être utilisé pour une multitude d'activités. Compact,
portable et facile à utiliser, ce télescope offrira de
nombreuses heures de plaisir aussi bien aux novices qu'aux
astronomes chevronnés.
La lunette ShortTube 80 arrive de l'usine entièrement
assemblée et collimatée. Aucun ajustement ne devrait être
apporté aux optiques. Veuillez garder la boîte d'emballage
d'origine dans le cas où vous auriez besoin de réexpédier
le télescope à Orion pour le service de réparation sous
garantie. La boîte constitue également un étui idéal pour
ranger votre télescope lorsque vous ne l'utilisez pas.
Fournisseur de produits optiques grand public de qualité depuis 1975
M O D E D ' E M P L O I
80 Orion
™
#9948

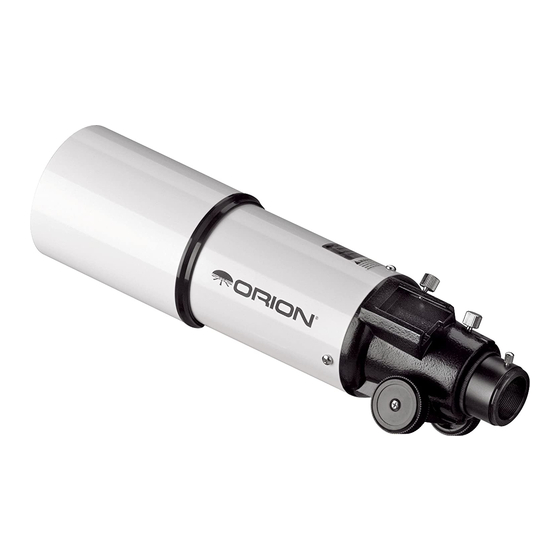

Figure 1.
Lunette de guidage ShortTube 80
La lunette de guidage ShortTube 80 est adaptée à
l'observation des étoiles de nuit et à l'observation terrestre
de jour. Vous pouvez aussi bien l'utiliser comme lunette de
guidage pour l'astrophotographie, que comme téléobjectif
sur un appareil reflex numérique.
Fixation d'un chercheur
Pour faciliter le pointage du télescope, un chercheur Orion
peut être fixé sur la lunette de guidage et offrir un champ de
vision moins puissant mais plus large. Le support de votre
chercheur peut être fixé dans le support en queue d'aronde
moulé au niveau du porte-oculaire. Desserrez le bouton de
verrouillage du chercheur et faites glisser le pied en queue
d'aronde de son support pour le mettre en place. Fixez-le en
resserrant le bouton de verrouillage.
Service client :
www.OrionTelescopes.com/contactus
Siège :
89 Hangar Way, Watsonville, CA 95076, États-Unis
Support en
queue d'aronde
du chercheur
Bouton de
verrouillage du
chercheur
Bouton de
verrouillage de
la mise au point
Vis de serrage
Molettes de
Filetage en T
mise au point
®
Barillet
arrière
EN 389 Rev A 03/10
