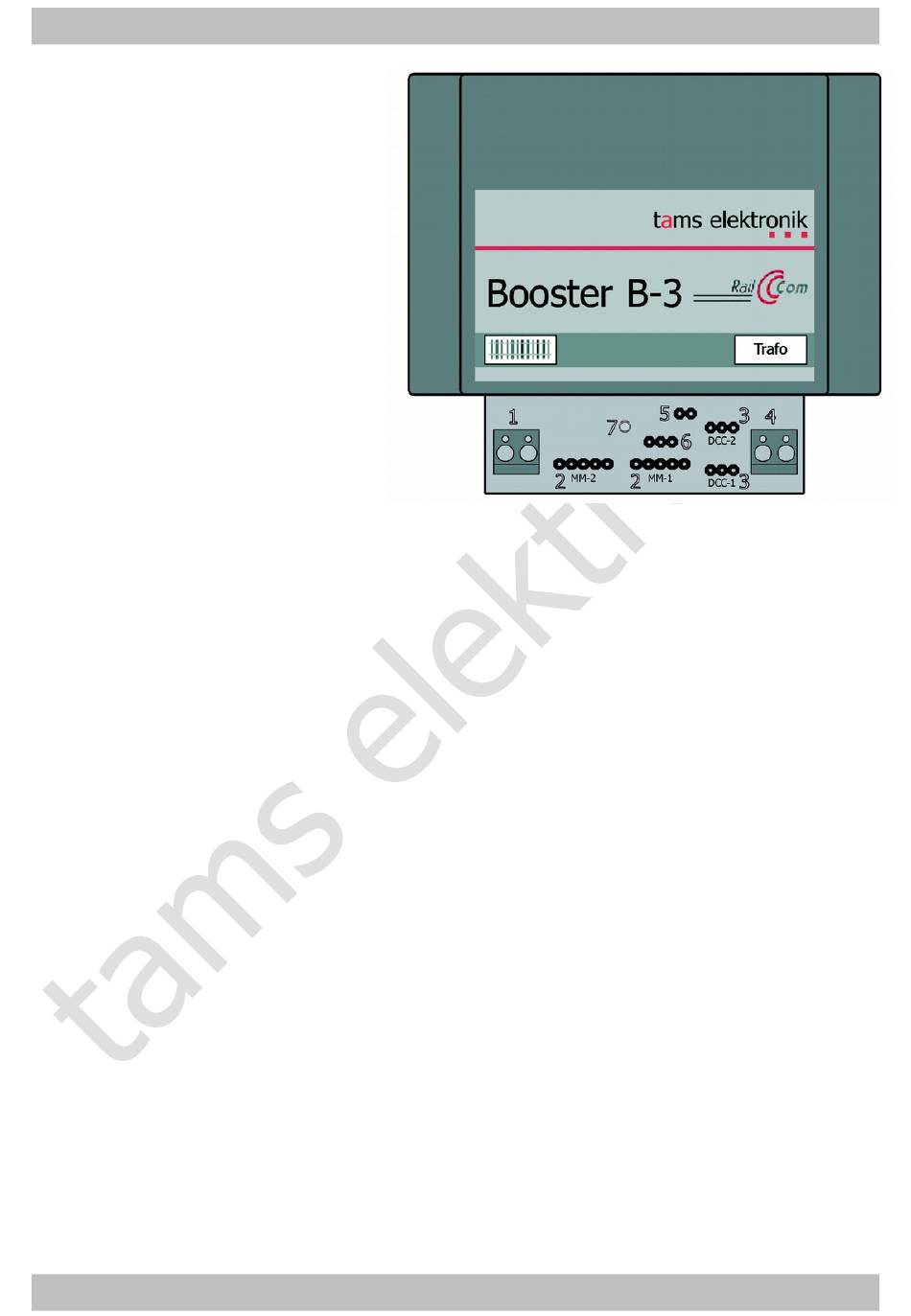

1 Connexion voie
2 Connexion Märklin
3 Connexion DCC
4 Connexion transformateur
5 RailCom
6 Tension appliquée
à la voie
7 Témoin de
fonctionnement (DEL)
Interfaces
L'amplificateur B-3 peut être connecté soit à la connexion pour ampli
compatible Märklin soit à la connexion pour ampli aux normes DCC.
Remarque : l'interface (compatible Märklin ou DCC) qui permet de
connecter l'amplificateur de puissance à la centrale est indifférent au
format des données destinés aux décodeurs. Utilisez l'interface
compatible avec votre centrale.
Attention : certaines centrales sont équipées des deux interfaces (par
ex. la MasterControl et RedBox de Tams). Dans ce cas, il faut définir la
polarité de court-circuit en fonction de l'interface utilisée.
Format de données
L'amplificateur B-3 est multi protocole ; il amplifie les données aux
formats Motorola et DCC. Il transmet aussi les ordres de conduite au
format mfx, mais n'assure pas le retour des informations mfx.
