Kits Optionnels et Accessoires

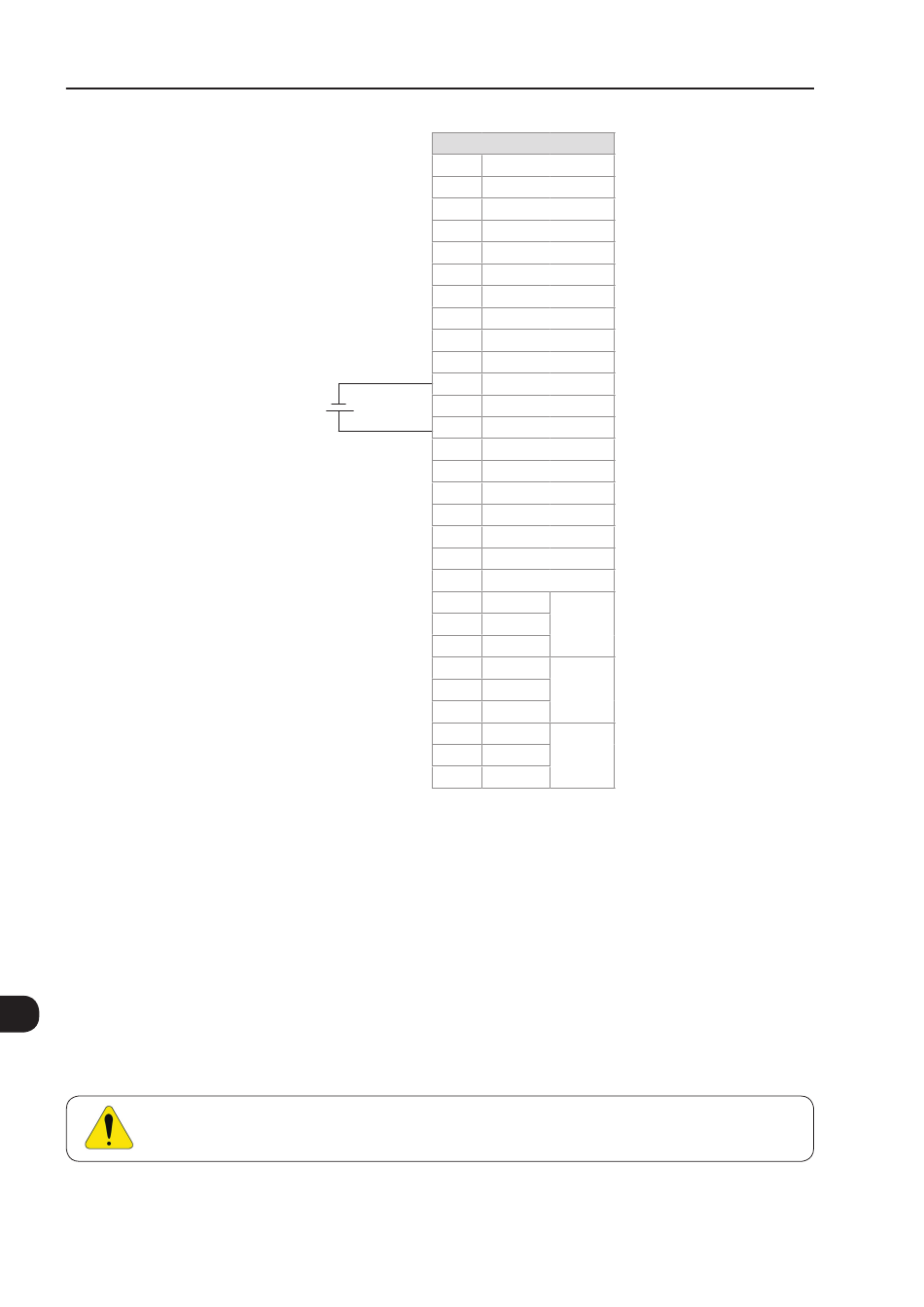

Illustration 7.2 - Bornes de connexion et configuration nominale de l'alimentation externe 24 Vdc

7.2 ACCESSOIRES

Les accessoires sont installés facilement et rapidement sur le variateur en utilisant le concept "Plug and Play". Une
fois l'accessoire connecté à l'emplacement, la circuiterie de contrôle identifie le modèle et affiche le code de
l'accessoire installé dans P0027 ou P0028. L'accessoire doit être installé lorsque l'alimentation du variateur
est coupée.
7
Le code et le modèle de chaque accessoire disponible sont présentés dans les tableaux ci-après. Les accessoires
peuvent être commandés séparément et seront expédiés dans un une boite individuel contenant les composants
et le manuel donnant les instructions détaillées pour l'installation, l'exploitation et la programmation du produit.
ATTENTION!
Un seul module peut être installé à la fois dans chaque emplacement (1, 2, 3, 4 ou 5).
7-4
24 Vdc
±10 %
@1,5 A
Connecteur XC1
1 + REF
2 AI1+
3 AI1-
4 - REF
5 AI2+
6 AI2-
7 AO1
8 AGND (24 V)
9 AO2
10 AGND (24 V)
11 DGND *
12 COM
13 24 Vdc
14 COM
15 DI1
16 DI2
17 DI3
18 DI4
19 DI5
20 DI6
21 NC1
DO1
22 C1
(RL1)
23 NO1
24 NC2
DO2
25 C2
(RL2)
26 NO2
27 NC3
DO3
28 C3
(RL3)
29 NO3
