Servomoteurs linéaires à membrane baelz 373-P
7. MAINTENANCE
Pour la maintenance des vannes et des accessoires, veuillez-vous reporter aux modes d'emploi séparés fournis.
Le servomoteur est sous pression !
Une ouverture non conforme peut entraîner l'éclatement du servomoteur.
Danger
Avant d'ouvrir, évacuer la pression du servomoteur.
Risque de blessures par des pièces mobiles
servomoteur, couper l'alimentation en air et désactiver le signal de commande.
Avertissement
Risque de blessures par ressorts précontraints !
Détendre les ressorts avant de travailler sur le servomoteur. Voir chapitre 7.2.
Avertissement
7.1 Démontage du servomoteur de l'arcade
Version Fo : Retirer l'accouplement, appliquer de l'air comprimé sur le servomoteur. La tige du servomoteur est
rentrée. Démonter les 2 éléments de l'arcade en desserrant les vis.
Version Fu : Appliquer de l'air comprimé sur le servomoteur. La tige du servomoteur est sortie. Retirer
l'accouplement. Couper l'air comprimé et démonter les 2 éléments de l'arcade en desserrant les vis.
Vis à tête cylindrique
Accouplement
Vis à tête cylindrique

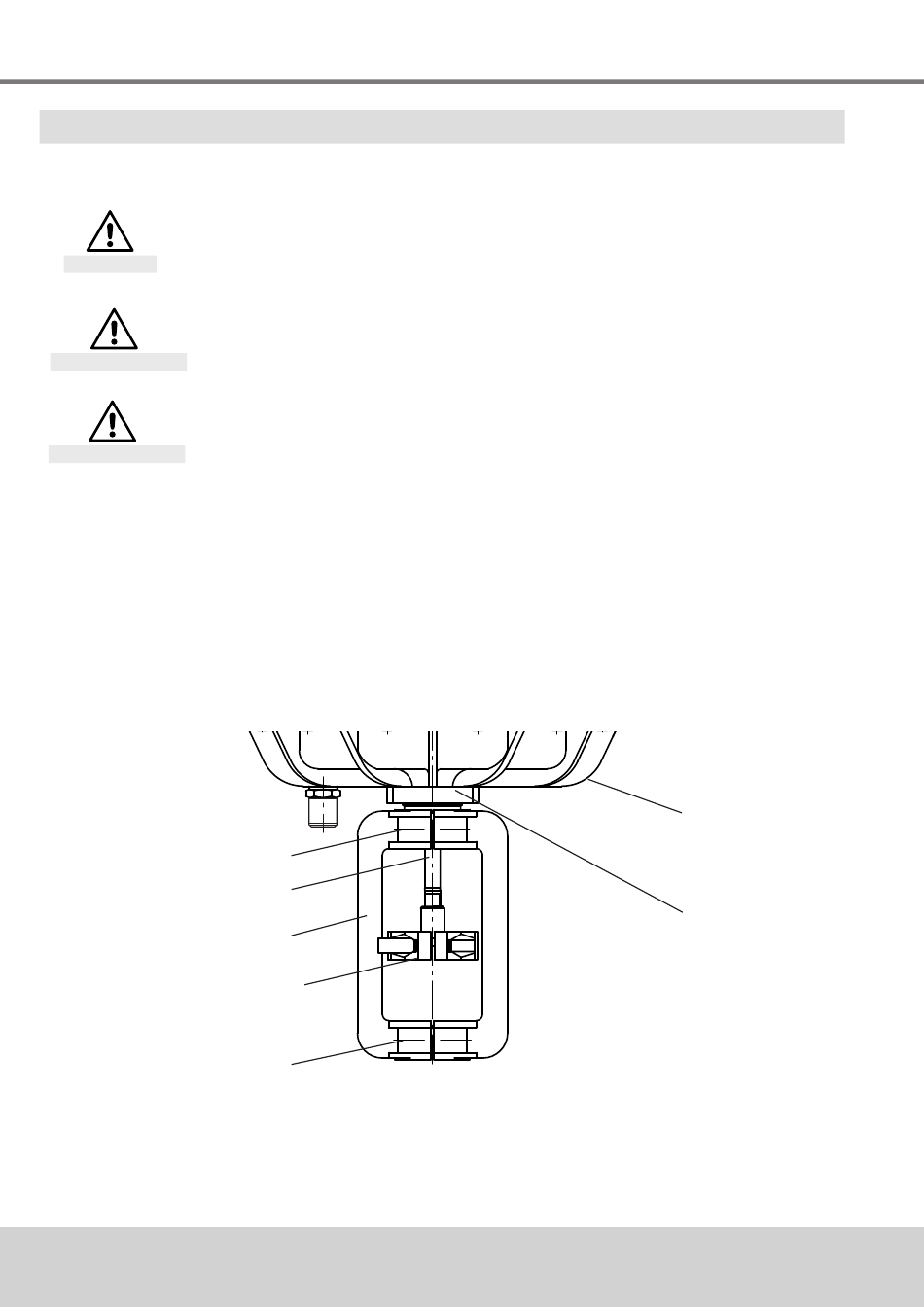

Fig. 22: Démontage du servomoteur de l'arcade
