Weider 8630 Manuel De L'utilisateur page 7

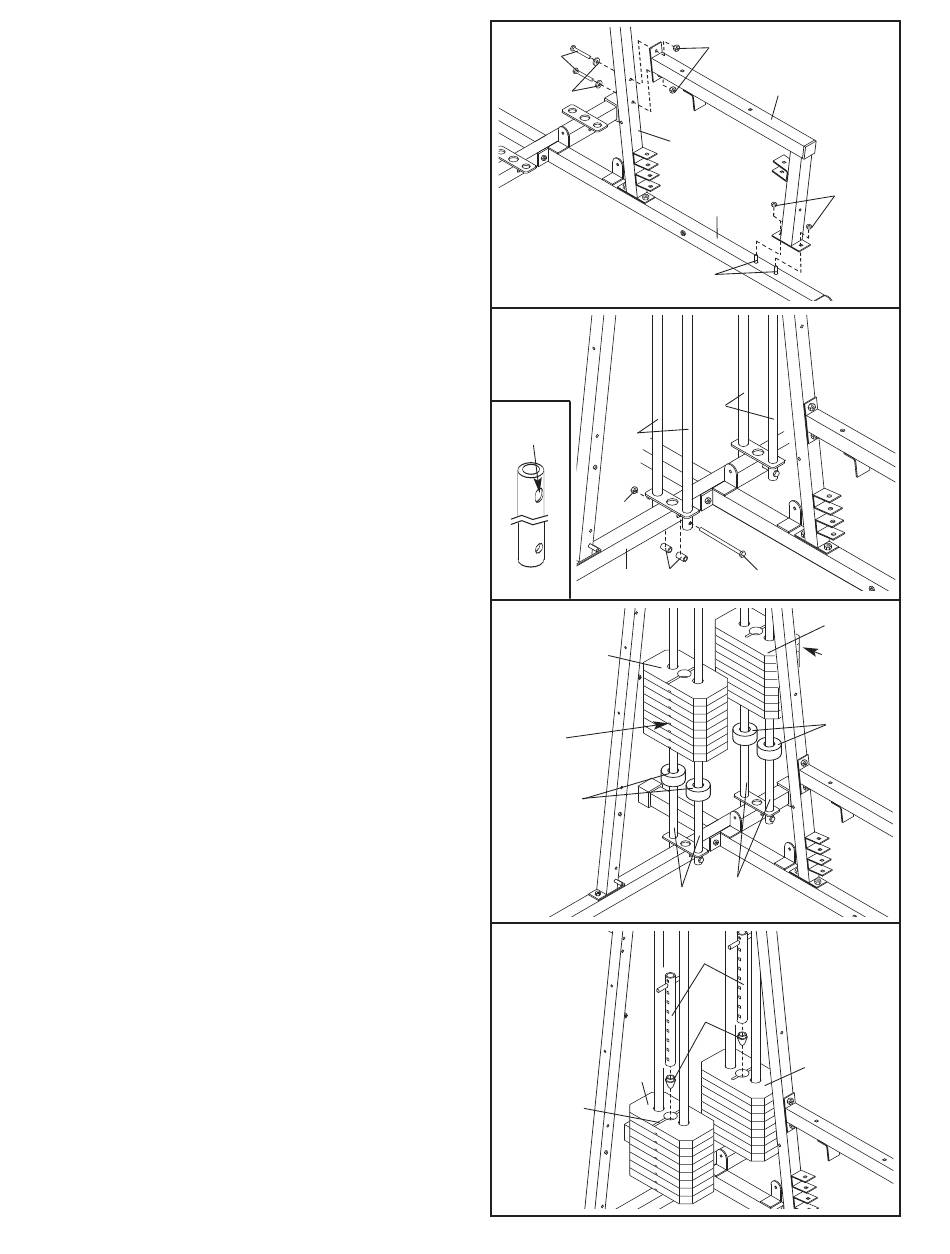

4. Faites glisser le Cadre du Siège Avant (8) sur les
Boulons de Carrosserie de M8 x 63mm (49) insé-
rés dans la Base de l'Exerciseur (13). Vissez avec
vos doigts deux Ecrous de Verrouillage en Nylon
de M8 (40) sur les Boulons de Carrosserie. Ne ser-
rez pas les Ecrous de Verrouillage à fond.
Fixez l'autre extrémité du Cadre du Siège Avant
(8) au Montant de l'Exerciseur pour Jambes (4) à
l'aide de deux Boulons de M8 x 67mm (55), de
deux Rondelles de M8 (20) et de deux Ecrous de
Verrouillage en Nylon de M8 (40). Ne serrez pas
les Ecrous de Verrouillage à fond.
5. Insérez deux Guides des Poids (23) dans l'un des
supports de la Base du Système de Poids (14).
Assurez-vous que les Guides des Poids sont
orientés de manière à ce que les trous longs
soient en haut (voir le schéma en médaillon).
Fixez les extrémités inférieures des Guides de
Poids à l'aide d'un Boulon de M8 x 152mm (67), de
deux Bagues d'Espacement de 13mm x 19mm (69)
et d'un Ecrou de Verrouillage en Nylon de M8 (40).
Ne serrez pas l'Ecrou de Verrouillage en Nylon
à fond.
Fixez les autres Guides des POIDS (23) en
procédant de la même façon.
6. Faites glisser un Amortisseur de Poids (27) sur
chacun des Guides des Poids (23).
Empilez huit Poids (90) sur les Guides des Poids
(23). Assurez-vous que les logements pour
goupille soient tous placés du même côté des
Piles de Poids.
7. Insérez un Embout de Tube des Poids (26) dans
chacun des Tubes des Poids (25).
Insérez un Tube des Poids (25) dans chacune
des piles de Poids (90). Assurez-vous que les
goupilles sur les Tubes de Poids sont dans
les gorges des goupilles dans les Poids supé-
rieurs.
4
55
20
5
Trou
23
Long
40
14
6
90
Logements
pour
Goupille
27
7
90
Logement
7
40
8
4
40
13
49
23
67
69
90
Logements
pour
Goupille
27
23
23
25
26
90
