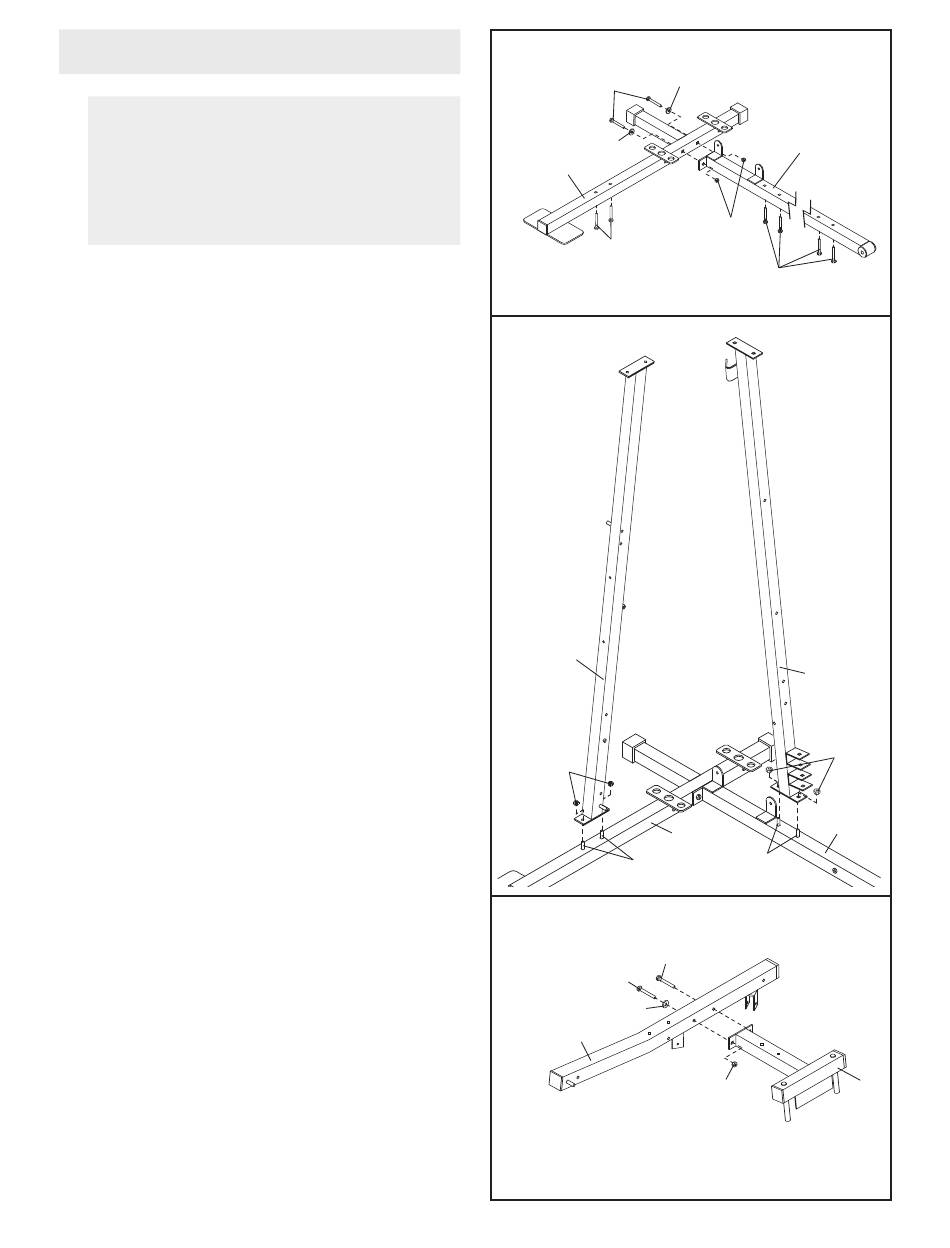

ASSEMBLAGE DU CADRE
1.
Avant de commencer l'assemblage, assu-
rez-vous d'avoir lu attentivement les ins-
tructions à la page 5. Référez-vous au
TABLEAU D'IDENTIFICATION DES PIÈCES
au centre de ce manuel pour vous aider à
identifier les petites pièces.
Ouvrez les sacs de quincaillerie portant la
mention « FRAME ASSEMBLY ».
Insérez six Boulons de Carrosserie de M8 x
63mm (49) sous la Base de l'Exerciseur (13) et la
Base du Système de Poids (14).
Fixez la Base de l'Exerciseur (13) à la Base du
Système de Poids (14) à l'aide de deux Boulons
de M8 x 67mm (55), de deux Rondelles de M8
(20) et de deux Ecrous de Verrouillage en Nylon
de M8 (40). Ne serrez pas les Ecrous de
Verrouillage à fond.
2. Faites glisser le Montant du Contracteur
Abdominal (1) sur les Boulons de Carrosserie de
M8 x 63mm (49) qui ont été préalablement insé-
rés dans la Base du Système de Poids (14).
Vissez avec vos doigts deux Ecrous de
Verrouillage en Nylon de M8 (40) sur chacun des
Boulons de Carrosserie. Ne serrez pas les
Ecrous de Verrouillage à fond.
Faites glisser le Montant de l'Extenseur de
Jambes (4) sur les Boulons de Carrosserie de M8
x 63mm (49) qui ont été préalablement insérés
dans la Base du Système de Poids (14). Vissez
avec vos doigts deux Ecrous de Verrouillage en
Nylon de M8 (40) sur chacun des Boulons de
Carrosserie. Ne serrez pas les Ecrous de
Verrouillage à fond.
3. Fixez le Cadre du Contracteur Pectoral (3) au
Cadre Supérieur (2) à l'aide d'un Boulon de M8 x
67mm (55), une Rondelle de M8 (20), et un
Ecrou de Verrouillage en Nylon de M8 (40). Ne
serrez pas les Ecrous de Verrouillage à fond.
Insérez un Boulon à Épaulement de M8 x 69mm
(43) dans le Cadre Supérieur et le Cadre du
Contracteur Pectoral du côté illustré.
1
55
20
14
49
2
1
40
49
3
55
20
2
6
20
13
40
49
4
40
13
14
49
43
40
3
