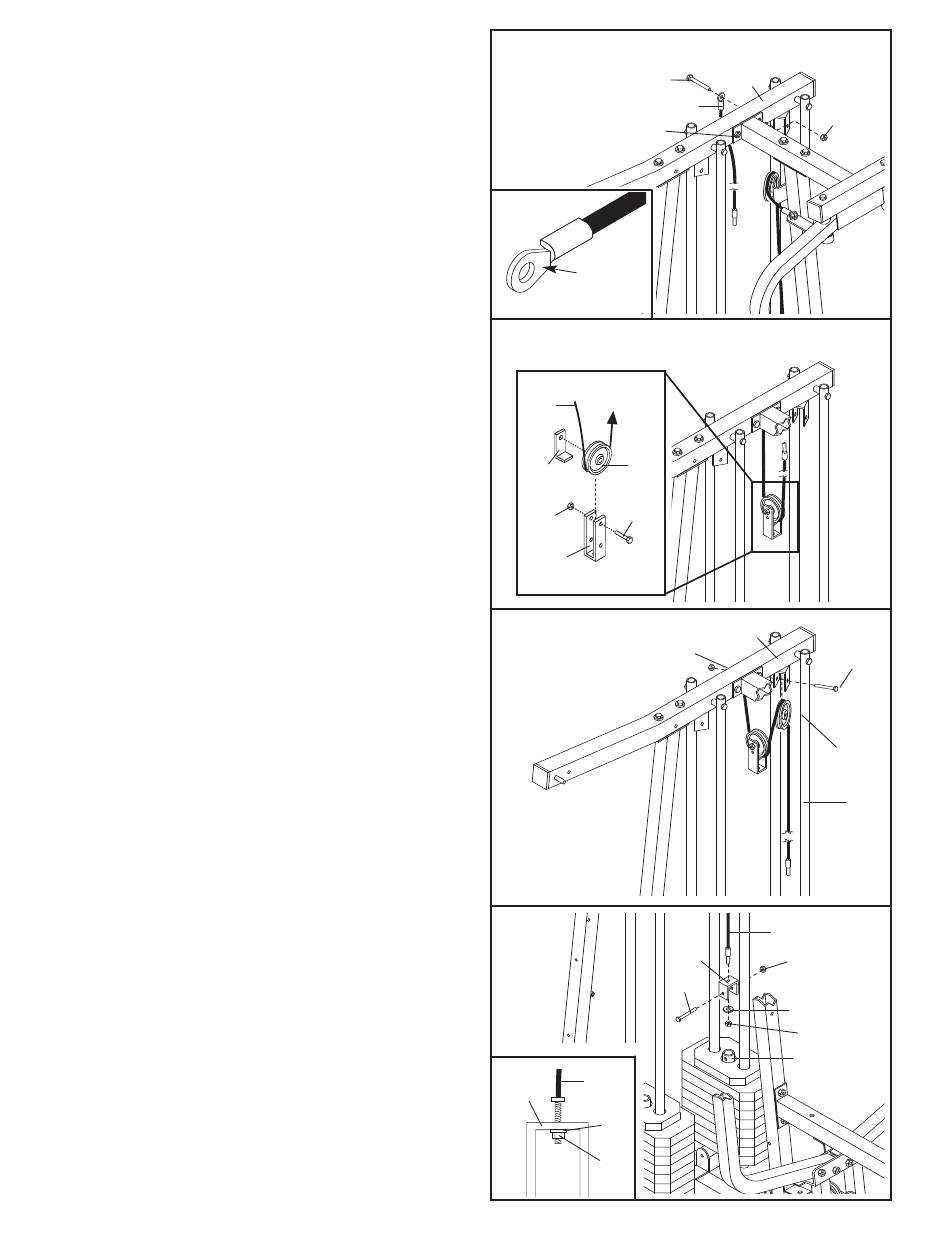

24. Localisez le Câble Arrière (87)—le Câble le
plus court. Retirez le Boulon à Épaulement de
M8 x 69mm (43) du Cadre Supérieur (2).
Devissez l'Écrou de Verrouillage en Nylon M8
(40) indiqué.
Attachez le Câble Arrière sur le Cadre Supérieur
à l'aide d'un Boulon à Épaulement de M8 x
69mm (43) et d'un Écrou de Verrouillage en
Nylon de M8 (40). Assurez-vous que le rebord
plat du Câble est contre le Cadre Supérieur.
Revissez l'Écrou de Verrouillage en Nylon de M8
(40).
25. Référez-vous au schéma en cartouche. Faites
passer le Câble du Contracteur Pectoral (89)
sous la Poulie de 90mm (82). Fixez la Poulie
ainsi qu'un Support de Câble (80) à l'orifice supé-
rieur d'un Long Support en « U » (84) à l'aide
d'un Boulon de M10 x 48mm (50) et d'un Ecrou
de Verrouillage en Nylon de M10 (42). Assurez-
vous que le Câble est dans la rainure de la
poulie et que le Câble et la Poulie bouge sans
accroc.
26. Enroulez le Câble Arrière (87) autour d'une Poulie
de 90mm (82). Fixez la poulie au Cadre
Supérieur (2) à l'aide d'un Boulon de M10 x
48mm (50) et d'un Ecrou de Verrouillage en
Nylon de M10 (42). Le Câble doit être enroulé
dans le sens indiqué sur le schéma.
27. Fixez le Câble Arrière (87) à un Petit Support en
« U » (32) à l'aide d'un Ecrou de Verrouillage en
Nylon de M8 (40) et d'une Rondelle de M8 (20).
Ne serrez pas l'Ecrou de Verrouillage à fond.
Filetez l'Ecrou de Verrouillage en Nylon sur
l'extrémité du Câble en ne faisant que deux
tours complets comme l'indique le schéma en
cartouche.
Fixez le Petit Support en « U » (32) au Tube des
Poids (25) indiqué sur le schéma à l'aide d'un
Boulon de M8 x 45mm (68) et d'un Ecrou de
Verrouillage en Nylon de M8 (40).
