Installation
5.3.7

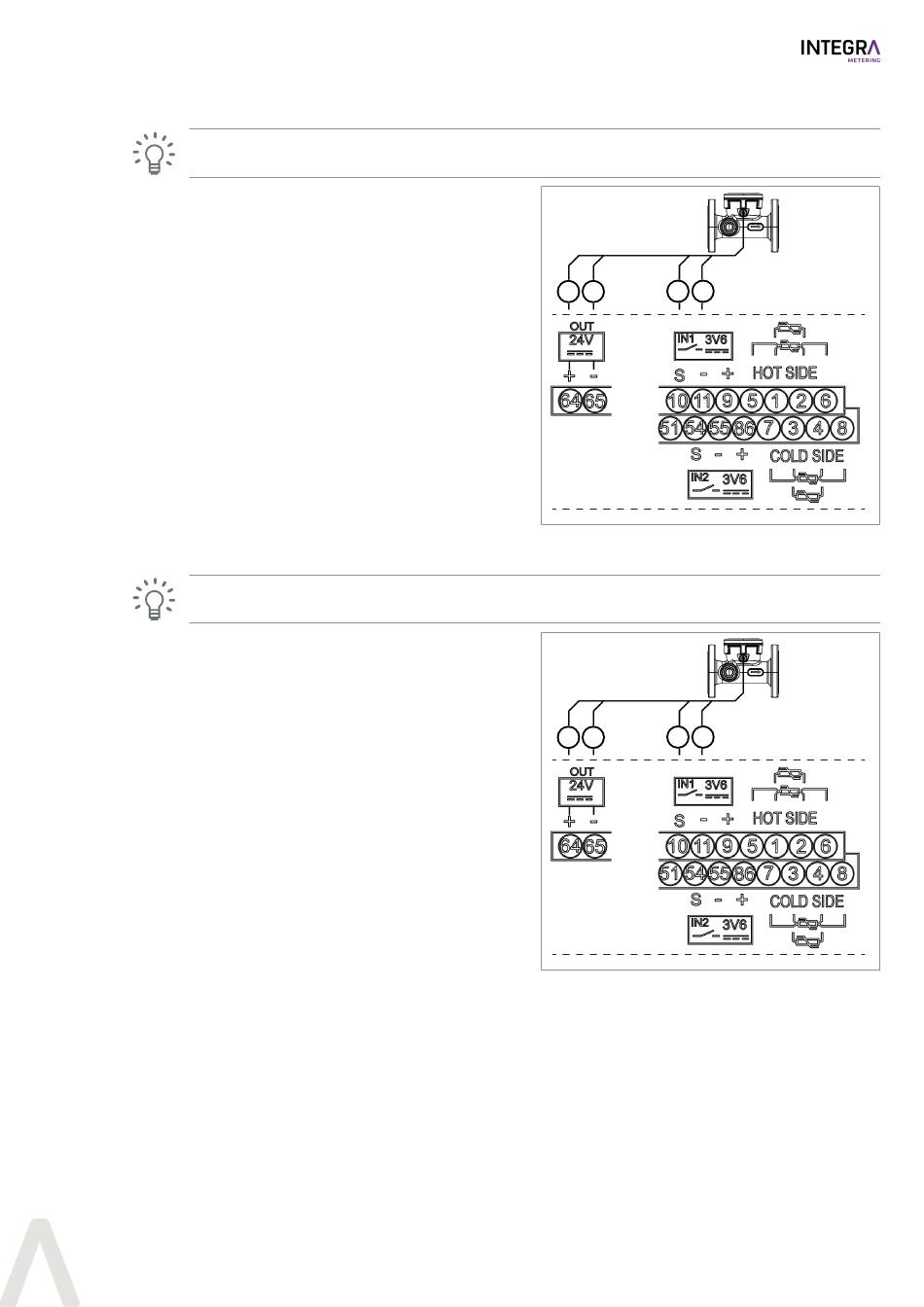

Raccordement de débitmètres à une tension d'alimentation de 24 V
Cette option n'est disponible que pour le CALEC® ST III Smart.
Débranchez le CALEC® ST III de la tension
u
d'alimentation.
Retirez la façade [}p. 21].
u
Raccordez le câble commun de sortie
u
d'impulsion/de statut vert (1) à la borne 11 (-).
Raccordez le câble de sortie d'impulsion
u
jaune (2) à la borne 10 (S).
u
Connectez le câble d'alimentation bleu (3) GND à
la borne 65 (-).
Connectez le câble d'alimentation marron (4)
u
24 V CC à la borne 64 (+).
Fermez la façade [}p. 21].
u
5.3.8
Raccordement de débitmètres avec une tension d'alimentation de 24 V et mise à la terre
Cette option n'est disponible que pour le CALEC® ST III Smart.
Débranchez le CALEC® ST III de la tension
u
d'alimentation.
Retirez la façade [}p. 21].
u
Connectez le câble (1) à la borne 11 (-).
u
Connectez le câble (2) à la borne 10 (S).
u
Connectez le câble (3) à la borne 65 (-).
u
Connectez le câble (4) à la borne 64 (+).
u
Fermez la façade [}p. 21].
u
3-140-UM-FR-02
4
3
2
1
4
3
2
1
29 / 58
