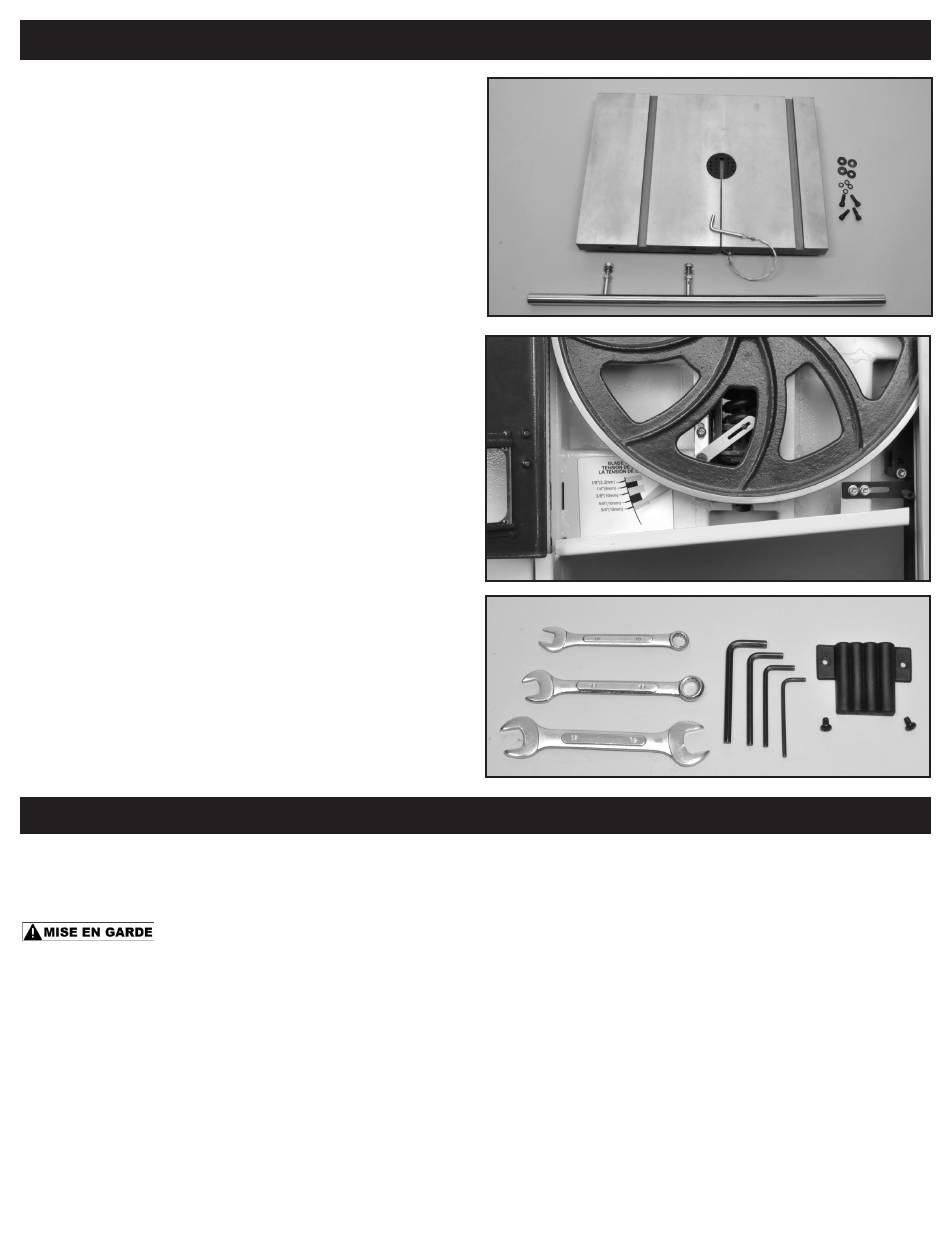

TABLEAU DES PIÈCES DÉTACHÉES (suite)
Pièces d'assemblage de la table :
A. Table avec goupille de nivellement et cordon
B. Rail avant du guide à refendre et quincaillerie
C. Boulons et rondelles de montage (4) de la table
Assemblage du Guide à Refendre et Pièces :
D. Guide à refendre
E. Ensemble de barre de correction d'alignement
F. Ensemble de support au guide à refendre
G. Poignée de tension de lame
H. Capuchon de poteau de guidage
I.
Boulon et écrou de nivelage de table
J. Bâton-poussoir avec boulons et écrous de mo
tage (3) de la barre de tire (avec kit de mobilité,
en option)
Outils et Supports d'outil :
K. Clés de montage : 10, 13, 17 / 19 mm
L. Clés hexagonales; 3, 4, 5, 6 mm
M. Support d'outil et vis de montage (2)
Outils additionnels requis - non fourni
Tournevis cruciforme (phillips) #2
DÉPLACEMENT ET INSTALLATION DE LA SCIE À
RUBAN
La scie à ruban est lourde - elle pèse
plus de 95 kg ! Il est préférable d'assembler la machine
près de l'endroit où elle sera finalement placée.
En déplaçant ou en positionnant une scie à bande déjà
assemblée, NE SAISISSEZ PAS la table ou les ensembles
supérieurs du garde-lame car cela pourrait endomma-
ger la machine. Déplacez la scie à bande en saisissant
la colonne de soutien et le châssis inférieur qui sont
soudés ensemble pour la rigidité. La scie à bande peut
également être déplacée en l'étendant à terre sur le côté
arrière/ gauche de la colonne de sorte que l'assemblage
de la table ne soit pas compromis.
1. Enlevez soigneusement la machine du carton d'expédition.
Voyez les instructions ci-dessus sur la manutention de la scie.
DÉBALLAGE
A
B
D
F
K
CONSIGNES
2. Placez la machine sur une base solide et de niveau qui est
située dans un endroit qui a suffisamment d'espace en avant, sur
le coté droit et en arrière de la scie à ruban pour découper des
matériaux qui sont larges ou longs.
Pour une meilleure performance et sécurité, la scie à ruban devrait
être branchée directement dans une prise électrique avec mise à
terre qui lui est dédiée, selon la longueur de cordon fournie avec la
machine. L'utilisation d'un cordon de rallonge est déconseillée.
3. Alignez la machine de sorte que, pendant son utilisation, le
matériel découpé ne fasse pas face aux allées, entrées de porte,
ou à d'autres zones de travail où des passants peuvent circuler. Ne
localisez pas ou n'utilisez pas la machine dans un endroit humide
ou mouillé.
4. Une fois en place dans votre atelier, mettez la machine à
niveau avec des entretoises et fixez-la au plancher avec des vis
de compression (non fournies) en vous servant des 4 trous situés
dans l'armoire de la base.
9
I
G
H
L
M
C
E
J
