IK 5000 QUADRA-CHEK
Installationsanvisning
Bruksanvisning finns tillgänglig på www.heidenhain.de
Installation av PC-kort och expansionsplatser
Varning! Risk för elektrisk stöt
Risk för elektrisk stöt föreligger in OEM-systemet eller PC:n är påslagen.
För att undvika risk, verifiera att OEM-systemet och PC:n är avstängd innan
du öppnar datorns hölje.
Varning! Risk för elektrisk stöt
Risk för elektrisk stöt föreligger in OEM-systemet eller datorn inte är korrekt
jordade.
För att undvika risken, använd alltid en nätkabel med tre ledare och
säkerställ att jorden är korrekt ansluten till byggnadens strömnät.
Notering
Denna produkt och PC:n innehåller komponenter som kan förstöras vid
elektrostatisk urladdning (ESD). Observera försiktighetsåtgärder vid
hantering av ESD-känsliga utrustningar och ta aldrig på kontaktstift utan att
vara korrekt jordad.
Installationen av IK 5000 PC-kort och tillhörande expansionsplatser kräver bara en
skruvmejsel och personligt antistatiskt skydd.
Förbered PC:n
Förbered PC:n
X X
Koppla ur nätspänningskabeln från PC:n.
X X
Öppna PC:ns hölje. Läs i PC-tillverkarens bruksanvisning om hur du öppna höljet.
X X
Ta bort alla höljen och paneler för att komma åt moderkortets PCI-kortplatser.
X X
Ta bort expansionsplatsernas täckplåtar
Ta bort expansionsplatsernas täckplåtar från PC:n för att ge utrymme för de
X X
expansionsenheter som behövs för det specifika IK 5000 QUADRA-CHEK systemet
Sätt interpolering
XYZ A och Q H « 1 V mätsystemssignaler interpoleras. Interpoleringen kan
PP
ändras via DIP-switchar på IK 5000 QUADRA-CHEK kortet.
Använd en liten skruvmejsel för att ändra dip-switcharnas inställning till önskad
X X
interpolering. Läs mer om inställning av interpolering i tabellen nedan.

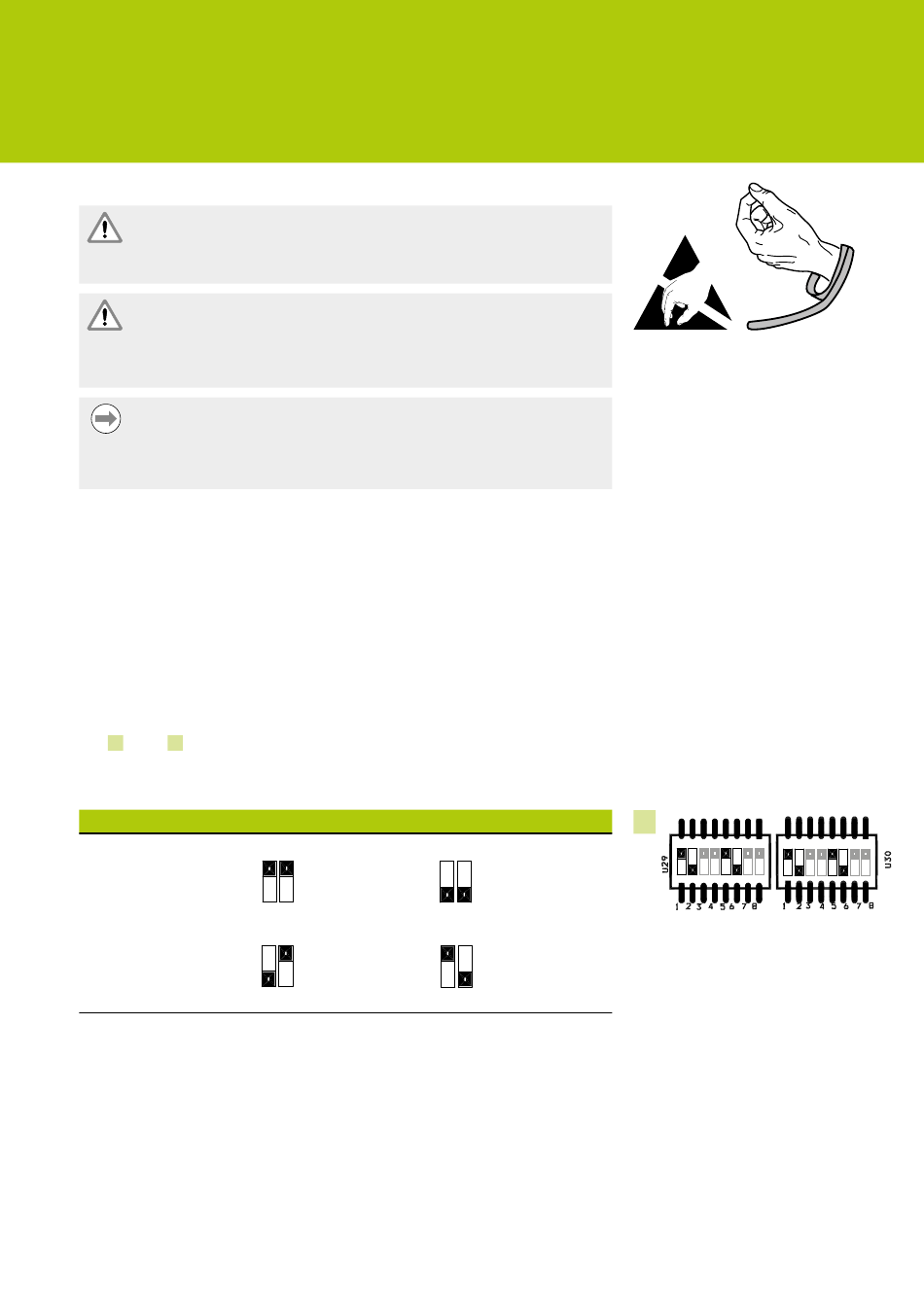

Inställning av interpolering
Möjliga inställningar för respektive switch-par (1-2, 5-6) , par 1-2 används som ett
exempel:
X20 Interpolation
X25 Interpolation
X100 Interpolation
1 2
X50 Interpolation
(Factory default)
1 2
1 2
1 2
Observera försiktighetsåtgärder vid
ESD hantering
I
Y
Q Z
DIP-switchar
X
