OFF, les DEL ne s'allument pas, que des signaux
soient ou non présents en entrée.
e
Bornier de masse
Quand plusieurs équipements sont reliés entre eux,
utilisez ce bornier pour mettre à la même masse le
châssis de chaque équipement.
r
sortie d'alimentation (voir NOTE ci-dessous)
Utilisez cette sortie de renvoi à 3 fiches qui n'est
pas affectée par l'interrupteur d'alimentation pour
brancher au secteur un équipement ayant une

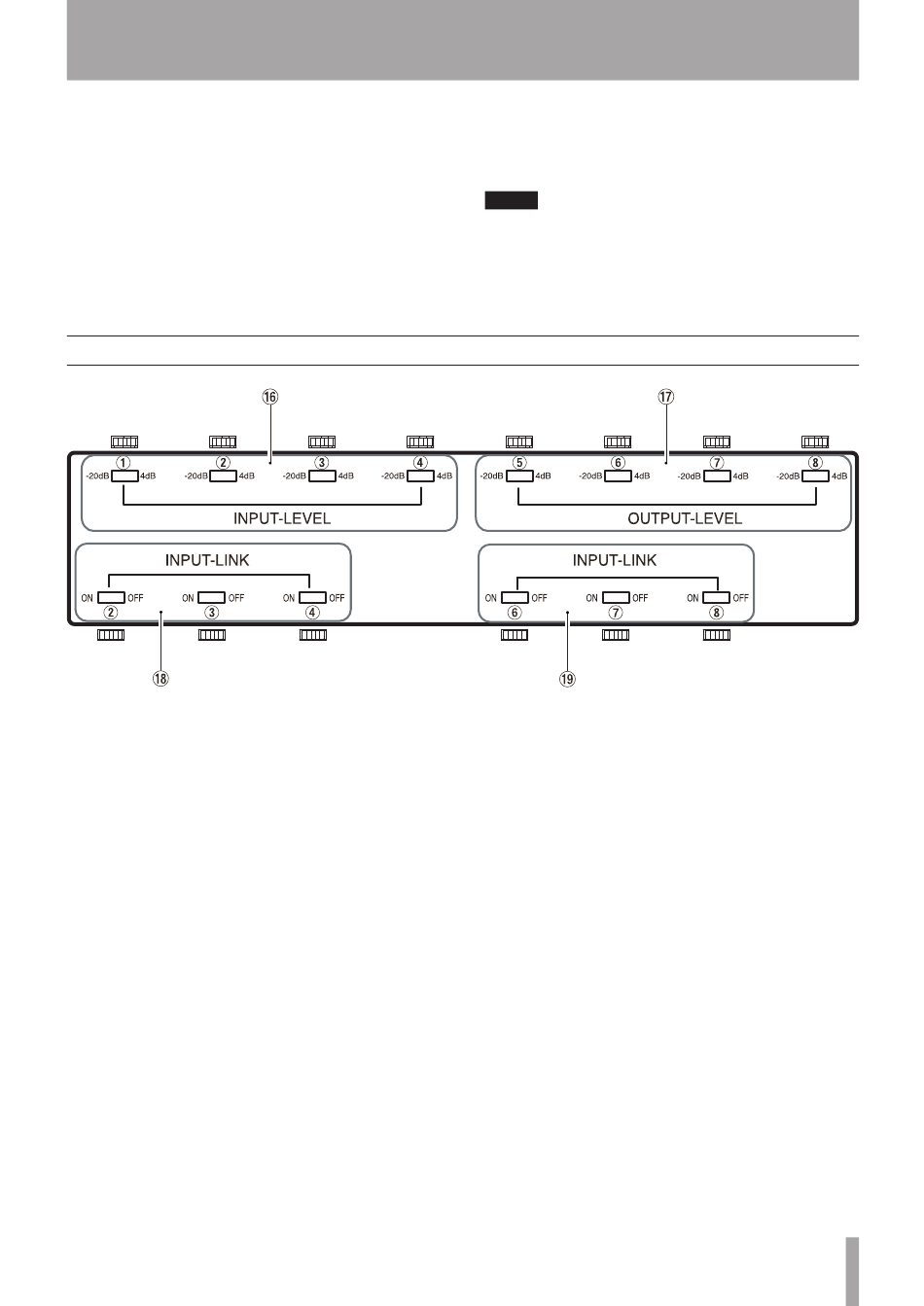

Face inférieure
y
Commutateurs INPUT LEVEL 1–4
Commutateurs qui déterminent si le niveau des
signaux entrant par les entrées
+4 dBu (1,23 V) ou -20 dBu (0,0775 V). Ce réglage
peut être fait indépendamment pour chaque canal.
u
Commutateurs OUTPUT LEVEL 5–8
Commutateurs qui déterminent si le niveau des
signaux produits par les sorties
+4 dBu (1,23 V) ou -20 dBu (0,0775 V). Ce réglage
peut être fait indépendamment pour chaque canal.
2–noms et fonctions des parties
8 est de
INPUTs
7 est de
OUTPUTs
consommation électrique maximale de 400 W (ou
3 A). Ce connecteur est pratique quand vous utilisez
plusieurs unités LA-40
sont indiquées sur le dessus de l'unité.
NOTE
Le modèle européen ne possède pas cette prise de renvoi
d'alimentation aussi le panneau est-il vierge à cet endroit.
t
Connecteur d'entrée secteur
Branchez ici le cordon d'alimentation fourni.
i
Commutateurs INPUT LINK 2–4
Ces commutateurs permettent à un signal entrant
d'être dirigé vers n'importe quelle sortie de
numéro plus élevé de 2 à 4. Plusieurs entrées
peuvent également être assignées à plusieurs
sorties à la suite (voir "3–Fonctions ADA" pour
des exemples).
o
Commutateurs INPUT LINK 6–8
Ces commutateurs permettent à un signal entrant
d'être dirigé vers n'importe quelle sortie de
numéro plus élevé de 6 à 8. Plusieurs entrées
peuvent également être assignées à plusieurs
sorties à la suite (voir "3–Fonctions ADA" pour
des exemples).
III. Les caractéristiques
MK
7
TASCAM LA-40MKIII
