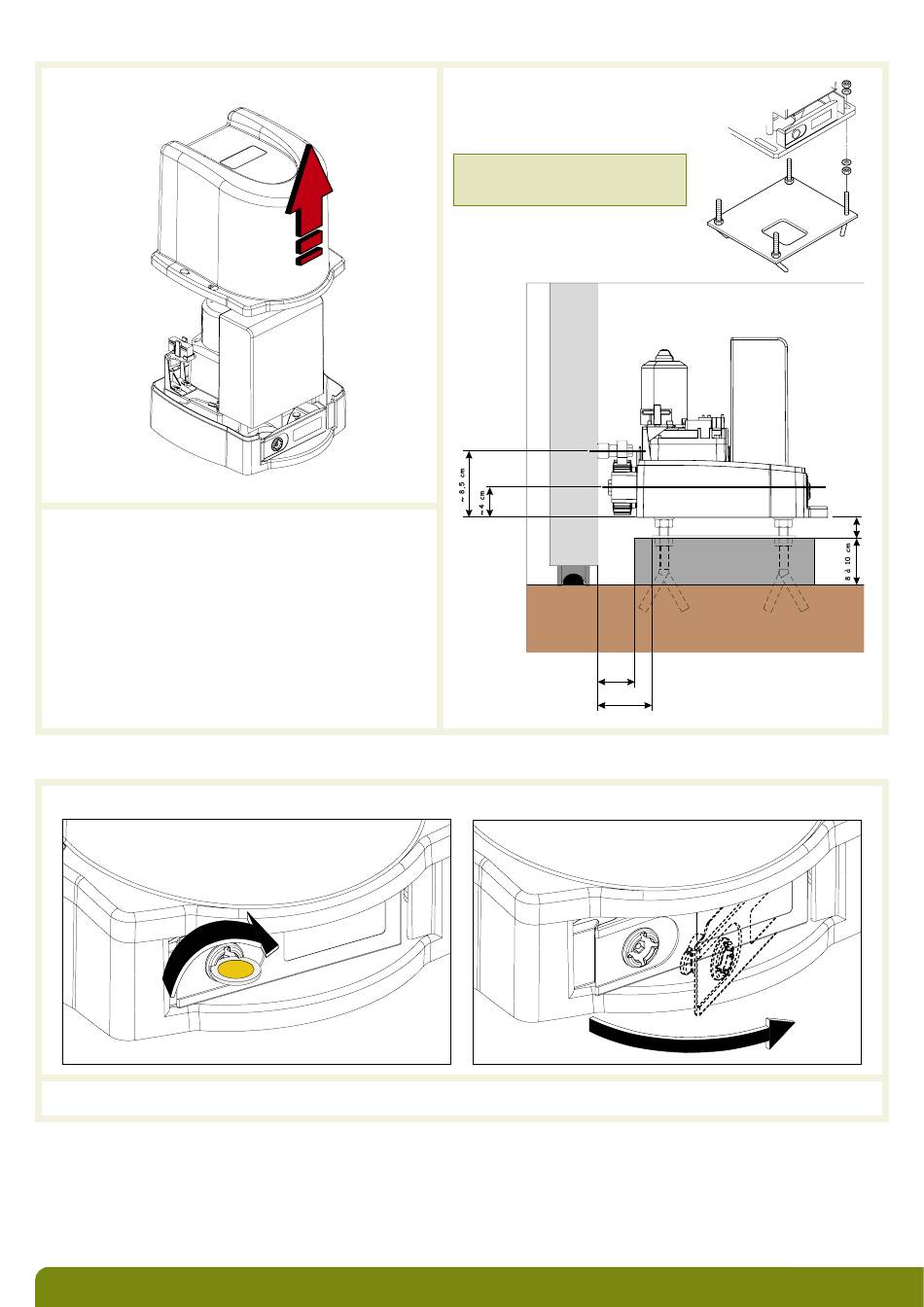

2.1.2 Montage du moteur sur la plaque de fondation
1. Enlever le capot du moteur.
2. Faire passer les câbles dans le trou présent à la base du
moteur, puis à travers le passe-câble fournis.
2.1.3 Montage de la crémaillère
1. A l'aide d'une pièce de monnaie, tourner la serrure en sens horaire puis tirer le levier de manière à déverrouiller le moteur.
2. Positionner le 1
segment de la crémaillère sur le pignon du moteur.
er
3. Fixer le moteur sur la plaque de
fondation en utilisant les vis et les
rondelles fournis et en respectant
les côtes suivantes.
ATTENTION : le positionnement du
moteur sera à affiner lors du
montage des crémaillères.
5 cm
7 cm
6
1,5 à 2,5 cm
