2. Installation
2.1 Installation du moteur

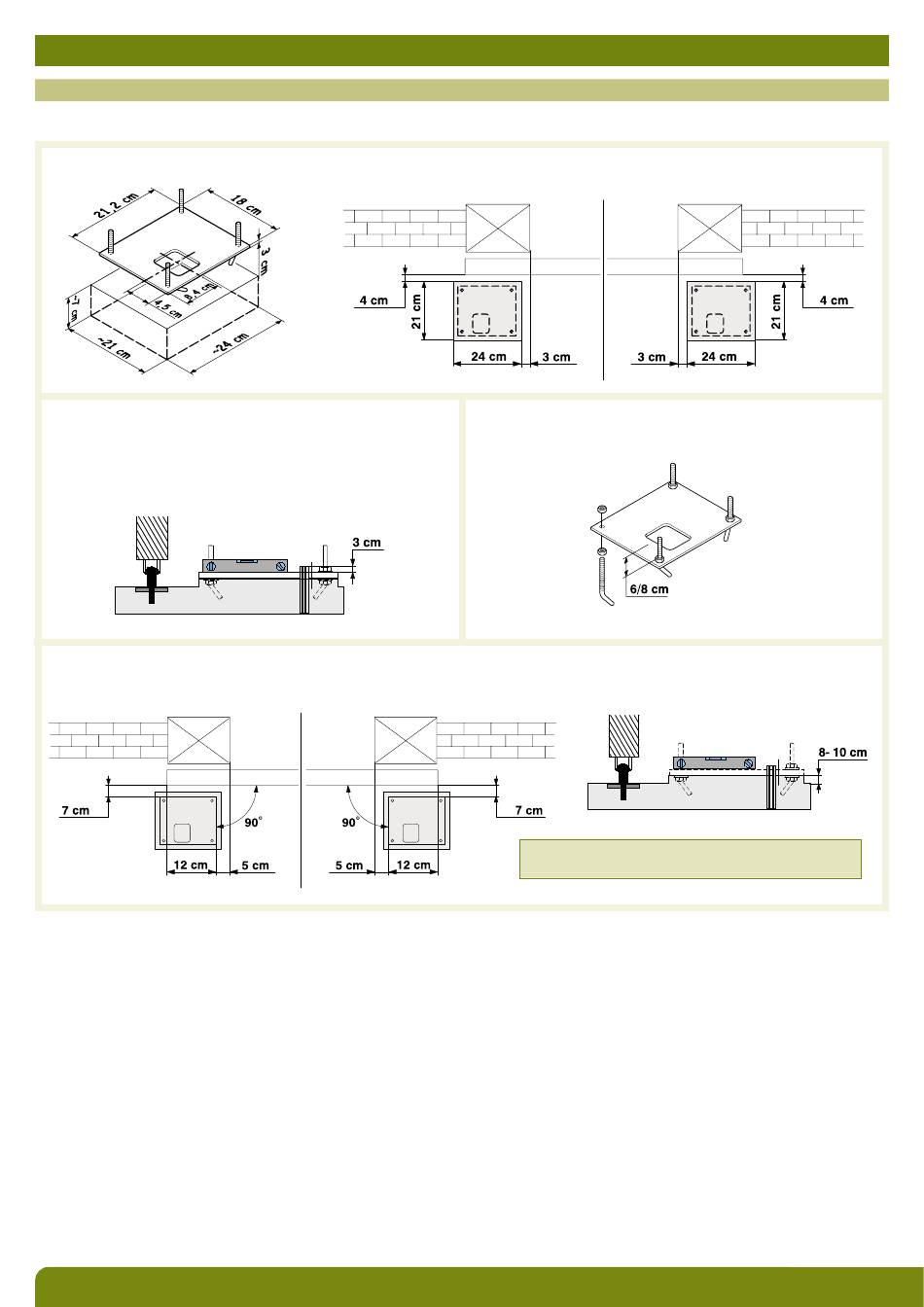

2.1.1 Installation de la plaque de fondation
1. Creuser un trou pour la plaque de fondation en respectant les côtes suivantes.
2. Passer les gaines ICTA nécessaires pour les raccordements
(cf. chapitre Câbles électrique à prévoir) en les faisant
dépasser d'environ 3 cm du trou présent sur la plaque de
fondation. Laisser environ 30 cm de câble pour faciliter le
raccordement au moteur.
4. Sceller la plaque de fondation en fonction du type d'ouverture et de manière à réaliser un socle en béton d'une hauteur de 8 à
10 cm.
Fermeture à droite
Fermeture à droite
3. Monter les goujons sur la plaque de fondation à l'aide des
écrous fournis.
Fermeture à gauche
ATTENTION : vérifier que le niveau du socle de béton
permet de fixer la crémaillère sur le portail.
5
