5 | Mise en place / montage / intégration du groupe de filtration
46 / 84
5.6 Raccordement de l'indicateur de colmatage
électrique (en option)
Si le groupe de filtration/le corps de filtre est équipé d'un indi-
cateur de colmatage électrique optionnel, reliez-le à votre cen-
trale de commutation, en fonction de la logique de commuta-
tion.
Voir également à ce sujet
2 Indicateurs d'encrassement - caractéristiques techniques
[} 68]
5.7 Branchement du raccord d'aspiration/de
refoulement
Tenez compte de la perte de pression lors du raccordement
des flexibles d'aspiration/de refoulement. Les flexibles d'aspi-
ration/de refoulement du groupe de filtration Liste des acces-
soires) sont adaptés au groupe de filtration.
La perte de pression dans une conduite hydraulique dépend
des facteurs suivants :
– débit
– Viscosité cinématique
– Dimension de la conduite
– Densité du fluide
Pour les huiles hydrauliques à base d'huile minérale, la perte
de pression peut se calculer approximativement comme suit :

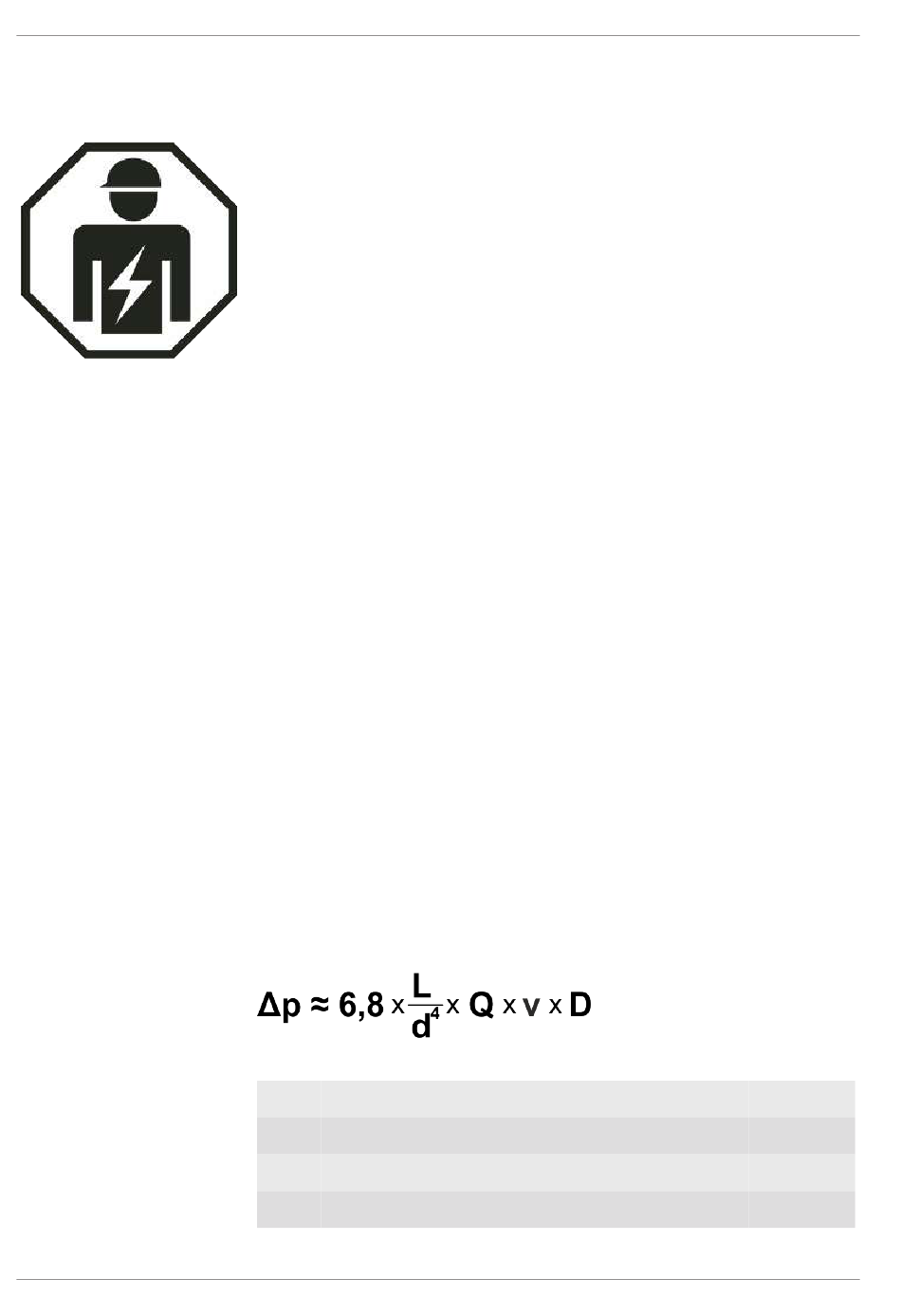

Fig. 15: Formule perte de pression
Δp Différence de pression
L Longueur de conduite
d Diamètre intérieur de la conduite
Q débit
HYDAC FILTER SYSTEMS GMBH
[bar]
[m]
[mm]
[l/min]
MoWa OF5 S_N 3160336d fr lq
