2.3 Descripción del aparato

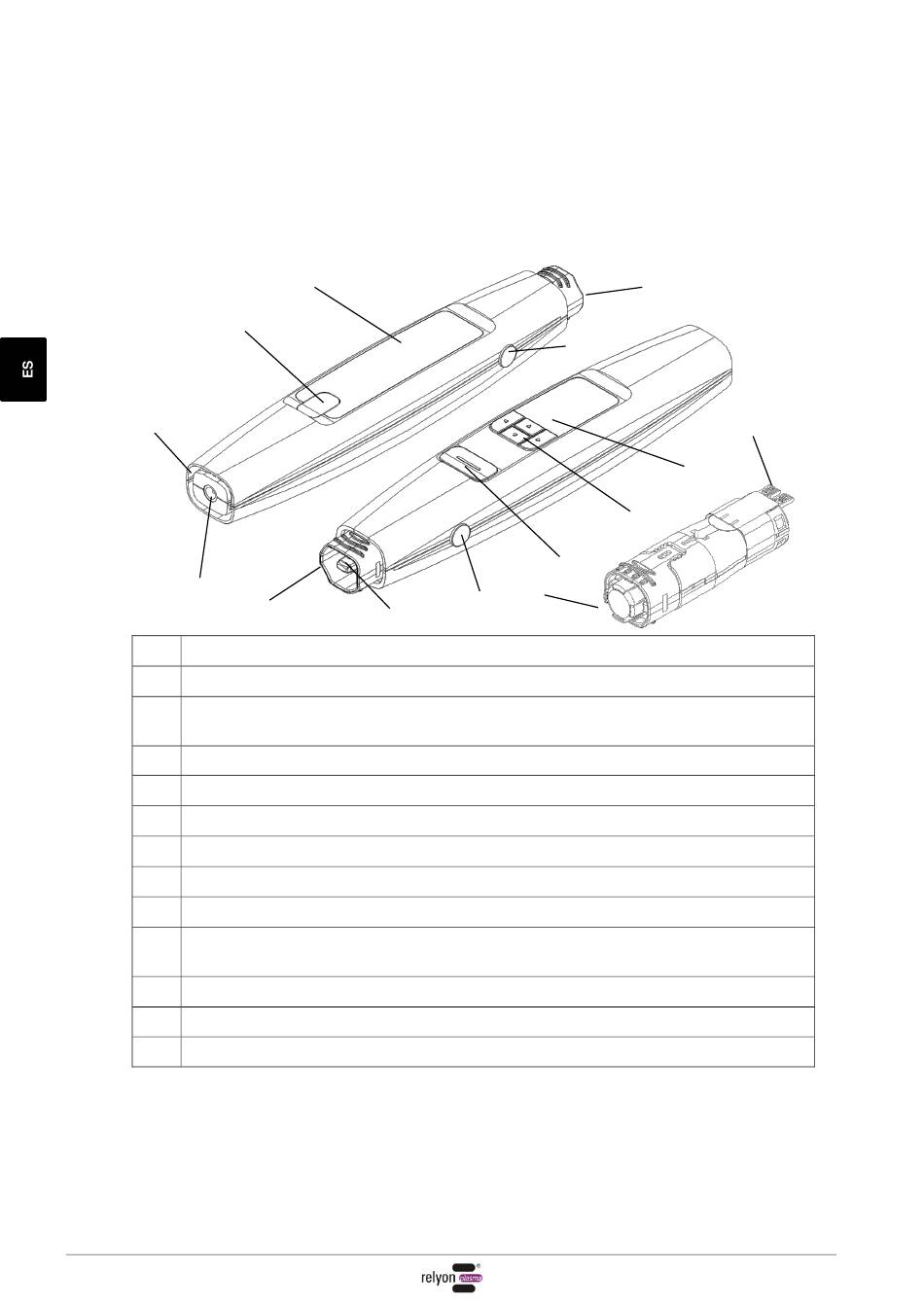

A continuación, se muestran esquemáticamente y se nombran las partes
individuales del aparato. Estas designaciones se utilizan en el lugar apropiado
del manual de instrucciones.
9
7
10
N.º Designación de componentes
1 Módulo intercambiable "Standard" (insertado en el dispositivo)
2 Elemento piezoeléctrico (instalado permanentemente en el módulo
intercambiable)
3 Botón de bloqueo para el módulo intercambiable (en ambos lados)
4 Botón Inicio/Parada
5 Botones menú
6 Pantalla
7 Entrada de aire
8 Placa de identificación
9 Cubierta para la interfaz de servicio (solo para el servicio por plasma de relyon
GmbH)
10 Enchufe para la fuente de alimentación enchufable
11 Módulo intercambiable "Nearfield" (se muestra eliminado)
12 Placa de contacto del módulo intercambiable
82
8
1
2
1
3
5
4
11
3
12
6
