Dvopolni ispitivač napona Testboy Profi LCD Plus
HRV
DVOPOLNI ISPITIVAČ NAPONA
Puno Vam hvala što ste se odlučili za kupnju Testboy Profi LCD, dvopolnog ispitivača napona. Dvopolni
ispitivač ima LCD ekran. Moguće je ispitivati isti ili izmjenični napon od 12V do 690V, polaritet, smjer rota-
cijskog polja, te izvršiti tranzitno ispitivanje do 2 kΩkao i FI/RCD ispitivanje.
Testboy Profi je na temelju svoje visokozaštitne klase (IP 65), pogodan za grubu primjenu.

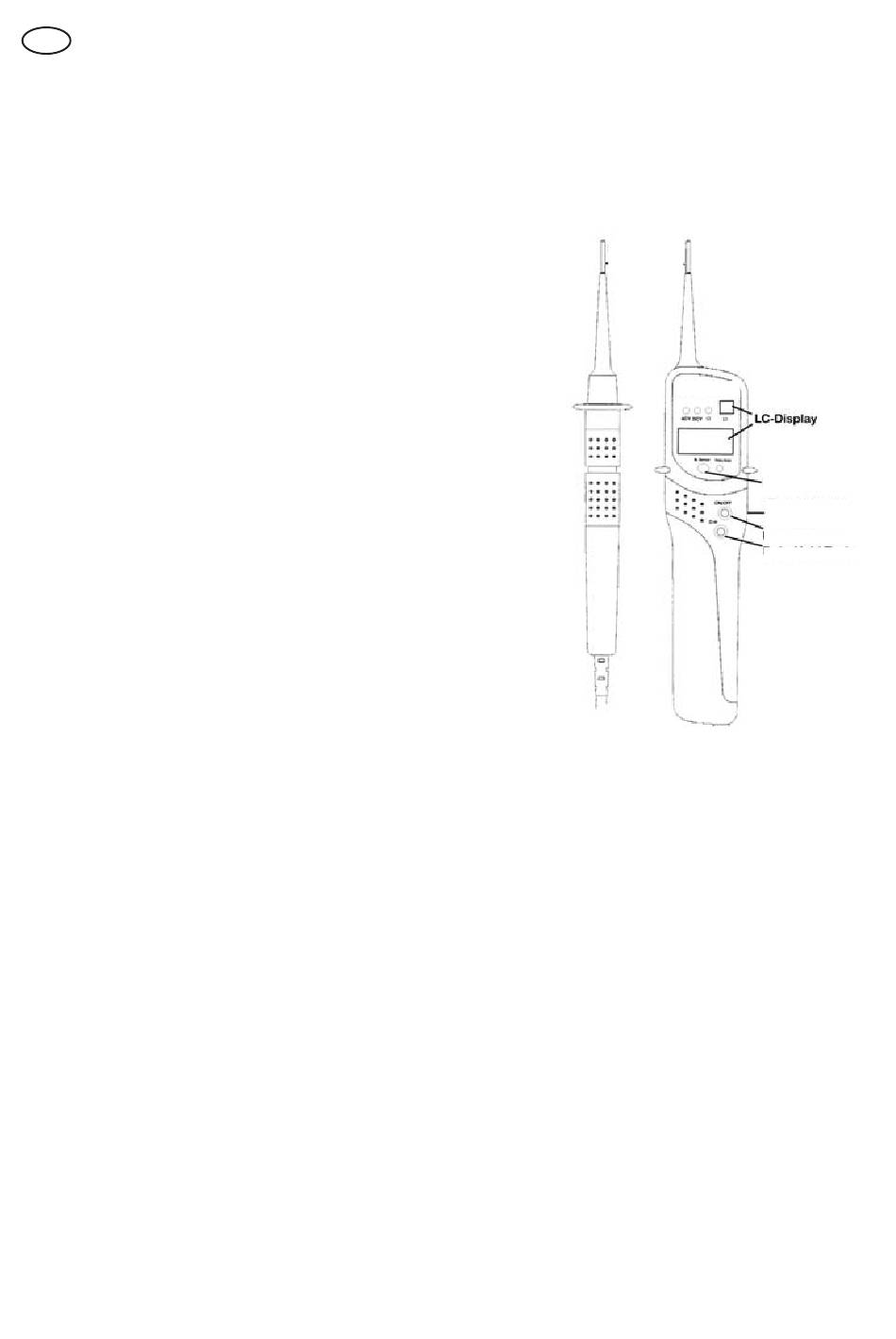

SIGURNOSNE INFORMACIJE SLIKOVNI PRIKA FUNKCIJA
Odlučili ste se za uređaj, koji Vam nudi visoku zaštitu. Odgovara
prema normi DIN VDE 0682-401, IEC/EN 61243-3. Za sigurnu
i bezopasnu upotrebu ovog uređaja, vrlo je bitno da detaljno
pročitate i shvatite ove korisničke upute.
SIGURNOSNA PRAVILA:
* Ispitivač napona, prije same upotrebe potrebno je
Provjeriti na ispravnost. (VDE-Zakon 0105, dio 1).
* Uređaj provjerite na nekom vama vrlo poznatom naponu (kao
npr. 230V utičnici). Ukoliko nedostaje prikaz jedne ili više funkcija,
uređaj se ne smije dalje koristiti i potrebno ga je poslati stručnom
osoblju na detaljan pregled. Uređaj prihvaćajte samo za dršku.
* Maksimalno
* Izbjegavajte dodire sa špicama za ispitivanje. Ispitivanje napona,
sprovoditi samo dvopolno. Besprijekorno ispitivanje se postiže na
temperaturi od -10°C do +50°C. Uređaj uvijek mora biti suh i čist.
Kućište se smije čistiti sa vlažnom krpom.
SVEUKUPNO
Naponi uvijek imaju prioritet. Ukoliko nema nikakvog napona na
špicama za ispitivanje (< 3,0V), uređaj se nalazi u modusu tranzitnog
ispitivanja.
1.) FUNKCIJA
Za paljenje ili gašenje uređaja, koristite tipku ON/OFF (vidi sliku).
Nakon 7 min. uređaj se automatski gasi „Auto Power Off".
2.) SAMOISPITIVANJE
Za provjeru špica za ispitivanje, približite jednu prema drugoj. Trebao bi se oglasiti signalni zvuk i na ekranu
se pojavljuje oznaka „000". Ukoliko se LCD ekran ne uključi ili je mutan tijekom uključivanja, tada je potrebno
zamijeniti stare baterije sa novima.
3.) ISPITIVANJE ISTOG NAPONA
Postavljanje špica za ispitivanje na isti napon unutar nominalnog područja, napon će biti prikazan u Voltima
i u isto će vrijeme zasvijetliti LED dioda „ACV".
4.) ISPITIVANJE IZMJENIČNOG NAPONA
Postavljanje špica za ispitivanje na izmjenični napon unutar nominalnog područja, napon će biti prikazan
u Voltima i u isto će vrijeme zasvijetliti LED dioda „ACV".
5.) DATA-HOLD FUNKCIJA
Sa tipkom Data-Hold (pohrana datoteka), moguće je pohraniti neku izmjerenu vrijednost. Data-Hold funkcija je
prikazana putem jedne crvene LED diode. Ukoliko je želite isključiti, ponovno pritisnite tipku Data-Hold.
6.) ISPITIVANJE FAZE
Sa jednom od špica za ispitivanje dodirujte jedan vod, a sa prstom pritisnite prstni kontakt, koji se nalazi na
stražnjoj strani uređaja. Tijekom dodirivanja faze, na LCD ekranu „L1" se pojavljuje najmanje 100 ~ .
7.) ISPITIVANJE ROTACIJSKOG POLJA
Kako je navedeno u točci 6, utvrdite jednu fazu. Sada postavite dva fazna voda na špice za ispitivanje i sa
prstom dodirnite prstni kontakt. Slijedi li faza na špici za ispitivanje L2 prema fazi na špici za ispitivanje L1,
onda je stanje faze desno-smjerno. Na malom ekranu se prikazuje „L1". Ukoliko to nije slučaj, tada je stanje
faze lijevo-smjerno. Trebala bi biti prikazana naponska vrijednost od ca. 400V. Ukoliko je na malom ekranu
prikazan „L1" i prikazano je samo 230V, znači da je samo riječ o jednoj fazi.
8.) ISPITIVANJE PROTOKA
Postavite špice za ispitivanje na vod koji je potrebno ispitati. Kod jednog otpora od 0...2 kΩ
na ekranu se pojavljuje vrijednost otpora i oglašava se jedan akustičan zvučni signal. Ukoliko je otpor
< 2 kΩ, onda se na ekranu prikazuje preopterećenje „1".
Špice za
ispitivanje
LCD Ekran
Back-Light senzor
Prstni kontakt
(pozadina)
Paljenje/Gašenje
Data-Hold tipka
