5 Montage mécanique

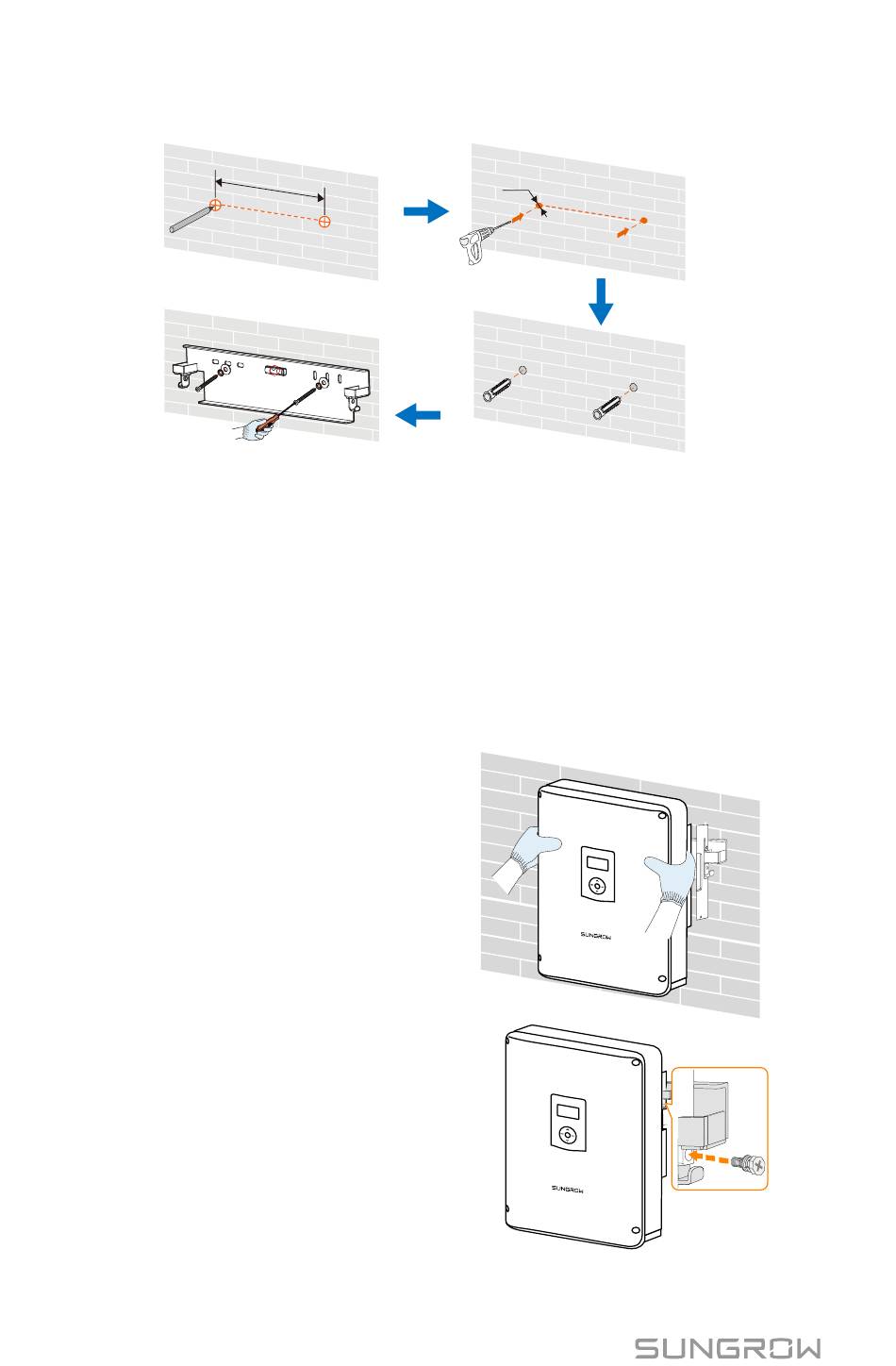

1. Installez le support de fixation murale.
Marquez les positions.
Fixez le support
Remarque :
(1) La profondeur des trous doit ê tre d'environ 70 mm.
(2) Assurez-vous de respecter la sé quence de montage des vis suivante : la
vis autotaraudeuse, la rondelle élastique, la rondelle plate et le support.
(3) La bulle d'air dans le support doit ê tre positionné e entre les deux lignes
situé es dans les cercles rouges, comme indiqué dans la figure ci-dessus,
pour assurer le niveau horizontal de l'installation.
Montez l'onduleur sur le
2.
support.
3. Sé curisez l'onduleur à l'aide
de deux vis M5 et de
rondelles. (3,0 Nm)
36
240
mm
Percez les trous
D10
Installez les
chevilles expansibles
Manuel utilisateur
.
(3.0 N m)
