Composants de la carte système

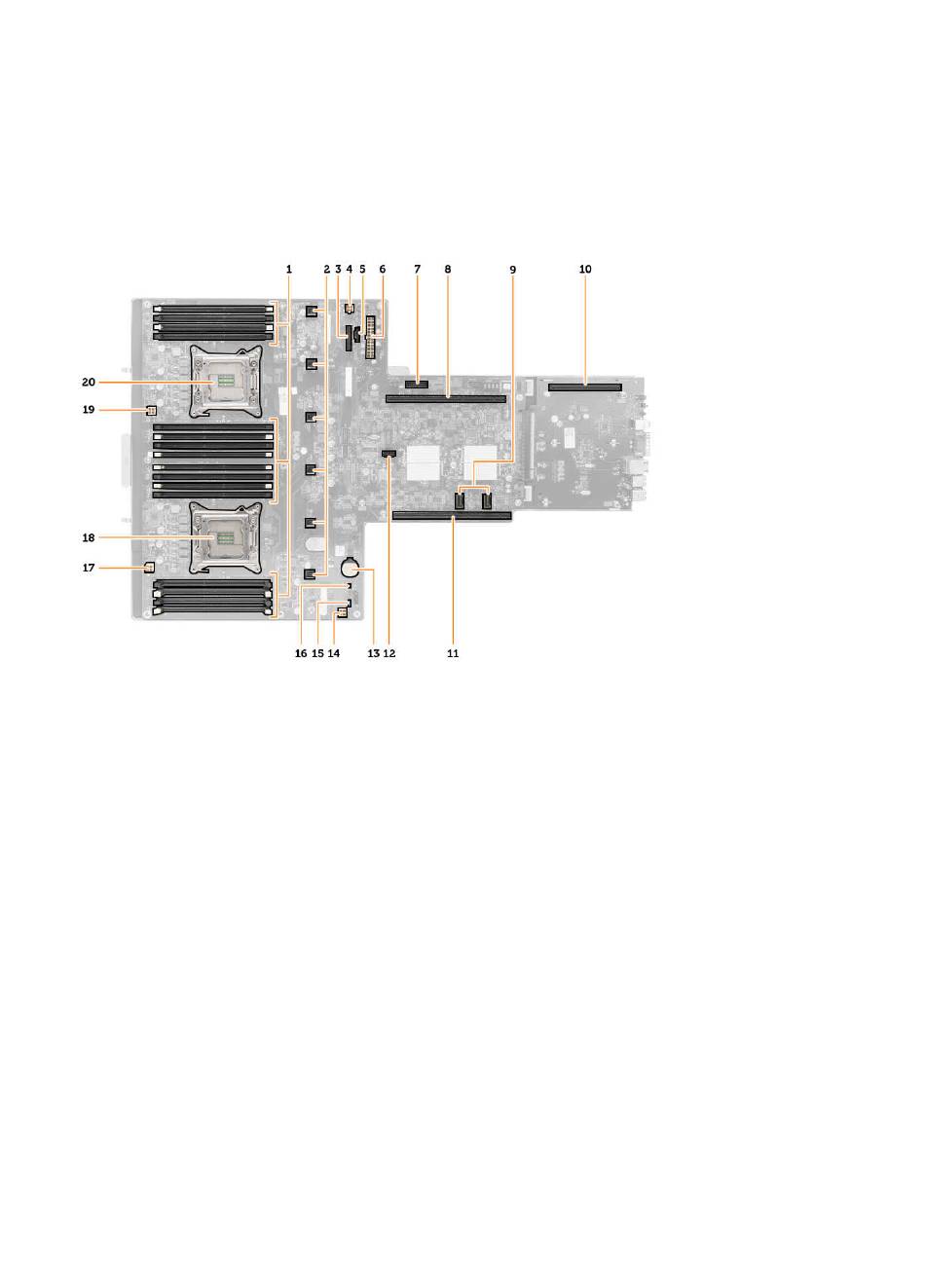

L'illustration suivante montre les composants de la carte système.
1. Logements DIMM
2. connecteurs du ventilateur du système
3. connecteur du panneau avant
4. connecteur d'alimentation de la mémoire de l'UC 2
5. connecteur de l'unité de distribution de
l'alimentation
6. Connecteur d'alimentation à 24 broches
7. connecteur USB du panneau avant
8. bus de carte de montage d'E/S
9. Connecteurs SAS
10. connecteur du bus PCIe G2 S7
11. bus de carte de montage d'E/S
12. Connecteur SATA
13. emplacement de la pile bouton
14. connecteur d'alimentation de la mémoire de l'UC 1
15. Cavalier de réinitialisation du mot de passe
16. cavalier de réinitialisation d'horloge temps réel
17. connecteur d'alimentation du processeur 1
18. Processeur 1
19. connecteur d'alimentation du processeur 2
20. Processeur 2
