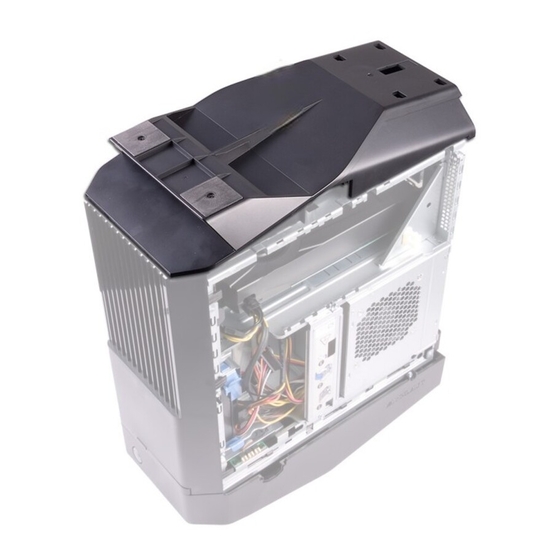

Aurora R6
Guide de maintenance
Modèle réglementaire: D23M
Type réglementaire: D23M001

Publicité

Table des Matières
loading

Manuels Connexes pour Dell ALIENWARE Aurora R6

Sommaire des Matières pour Dell ALIENWARE Aurora R6

  • Page 1 Aurora R6 Guide de maintenance Modèle réglementaire: D23M Type réglementaire: D23M001...
  • Page 2 AVERTISSEMENT : Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessures corporelles ou même de mort. © 2017-2018 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et d'autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs propriétaires respectifs.

  • Page 3: Table Des Matières

    Table des matières 1 Avant une intervention à l’intérieur de l’ordinateur................9 Avant de commencer ................................9 Consignes de sécurité................................9 Outils recommandés................................10 Liste des vis..................................10 2 Après une intervention à l’intérieur de l’ordinateur................12 3 Présentation technique........................13 Vue intérieure de l’ordinateur............................13 Composants de la carte système............................
  • Page 4 Procédure................................... 27 13 Remise en place du cache inférieur....................29 Procédure................................... 29 Étapes finales..................................29 14 Retrait du disque dur de 3,5 pouces....................30 Prérequis.....................................30 Procédure................................... 30 15 Remise en place du disque dur de 3,5 pouces..................32 Procédure................................... 32 Étapes finales..................................32 16 Retrait du disque dur de 2,5 pouces....................33 Prérequis.....................................
  • Page 5 24 Retrait du bloc de refroidissement du processeur................47 Prérequis..................................... 47 Procédure................................... 47 25 Remise en place du bloc de refroidissement du processeur............50 Procédure................................... 50 Étapes finales..................................51 26 Retrait de la pile bouton........................52 Prérequis.....................................52 Procédure................................... 52 27 Remise en place de la pile bouton.....................53 Procédure...................................
  • Page 6 Procédure................................... 63 Étapes finales..................................63 36 Retrait du processeur........................64 Prérequis.....................................64 Procédure................................... 64 37 Remise en place du processeur......................65 Procédure................................... 65 Étapes finales..................................65 38 Retrait de la carte sans fil......................... 66 Prérequis.....................................66 Procédure................................... 66 39 Remise en place de la carte sans fil....................67 Procédure...................................
  • Page 7 47 Remise en place du lecteur optique....................80 Procédure................................... 80 Étapes finales..................................80 48 Retrait du cadre avant ........................81 Prérequis....................................81 Procédure.................................... 81 49 Remise en place du cadre avant......................83 Procédure................................... 83 Étapes finales..................................83 50 Retrait de la carte du bouton d’alimentation................... 84 Prérequis.....................................
  • Page 8 Touches de navigation............................... 94 Présentation du BIOS.................................94 Fonctions BIOS...................................95 Accéder au programme de configuration du BIOS......................95 Options de configuration du système..........................95 Mot de passe système et de configuration........................98 Attribution de mots de passe système et de configuration..................98 Suppression ou modification d’un mot de passe système et/ou de configuration............99 Effacement des mots de passe oubliés........................

  • Page 9: Avant Une Intervention À L'intérieur De L'ordinateur

    PRÉCAUTION : N’effectuez que les opérations de dépannage et réparations autorisées ou formulées par l’équipe d’assistance technique Dell. Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Consultez les consignes de sécurité fournies avec le produit ou disponibles sur www.dell.com/...

  • Page 10: Outils Recommandés

    Tournevis à tête plate • pointe en plastique Liste des vis Le tableau suivant présente la liste des vis utilisées pour fixer les différents composants du modèle Alienware Aurora R6. Tableau 1. Liste des vis Composant Fixée(s) à Type de vis Quantité...
  • Page 11 Composant Fixée(s) à Type de vis Quantité Image des vis Carte du bouton d'alimentation Capot supérieur M3 x 4 Pied en caoutchouc Capot inférieur M3 x 4 Carte SSD M.2 Carte système Fixation M2 M2 x 2,5 mm Support du lecteur optique Lecteur optique M2 x 2,5 mm Support WLAN...

  • Page 12: Après Une Intervention À L'intérieur De L'ordinateur

    Après une intervention à l’intérieur de l’ordinateur PRÉCAUTION : Laisser des vis mal installées à l'intérieur de votre ordinateur peut l'endommager gravement. 1. Remettez en place toutes les vis et assurez-vous qu’elles sont toutes bien fixées à l’intérieur de l’ordinateur. 2.

  • Page 13: Présentation Technique

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Vue intérieure de l’ordinateur 1. bloc d’alimentation 2. assemblage de lecteur optique 3.

  • Page 14: Composants De La Carte Système

    Composants de la carte système 1. Ventilateur supérieur du châssis (TOP_FAN) 2. Connecteur de la pompe-ventilateur du bloc de refroidissement du processeur (PUMP_FAN) 3. connecteur du ventilateur de processeur (CPU_FAN) 4. Emplacement de barrette de mémoire 1 (XMM1) 5. Emplacement de barrette de mémoire 2 (XMM2) 6.

  • Page 15: Retrait Du Pied De Stabilisation

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Placez l’ordinateur sur une surface plane et propre, capot inférieur vers le bas.

  • Page 16: Remise En Place Du Pied De Stabilisation

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Placez l’ordinateur sur une surface plane et propre, capot inférieur vers le bas.

  • Page 17: Retrait Du Panneau Latéral Gauche

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure REMARQUE : Le cas échéant, pensez à retirer le câble de sécurité et la vis de sécurité de la fente du câble de sécurité.

  • Page 18: Remise En Place Du Panneau Latéral Gauche

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Alignez les languettes situées sur le panneau latéral gauche avec les fentes de fixation sur le châssis.

  • Page 19: Retrait Du Panneau Latéral Droit

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Faites délicatement levier sur les bords du panneau latéral droit du châssis.
  • Page 20 a. panneau latéral droit b. Câble d’éclairage...

  • Page 21: Remise En Place Du Panneau Latéral Droit

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Branchez le câble d’éclairage au panneau latéral droit.
  • Page 22 a. châssis b. emplacements c. panneau latéral droit...

  • Page 23: Procédure

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis 1. Retirez le panneau latéral gauche.
  • Page 24 1. capot supérieur 2. emplacement 3. câble d’éclairage 4. châssis 6. Retournez le panneau supérieur, dégager les languettes situées sur le panneau supérieur de leurs fentes sur le cadre supérieur. 7. Soulevez le panneau supérieur du cadre supérieur.
  • Page 25 a. capot supérieur b. cadre supérieur 8. Vous avez maintenant devant vous le cadre supérieur et le panneau supérieur. a. cadre supérieur b. capot supérieur...

  • Page 26: Remise En Place De L'assemblage Du Capot Supérieur

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Alignez les pattes du panneau supérieur avec les fentes situées sur le cadre supérieur et enclenchez le panneau supérieur.

  • Page 27: Retrait Du Cache Inférieur

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis 1. Retirez le panneau latéral gauche.
  • Page 28 4. Remettez l’ordinateur en position verticale.

  • Page 29: Remise En Place Du Cache Inférieur

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Retournez l’ordinateur jusqu’à ce que sa base soit orientée vers le haut.

  • Page 30: Retrait Du Disque Dur De 3,5 Pouces

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le panneau latéral gauche.
  • Page 31 a. disque dur b. berceau de disque dur c. languettes (4)

  • Page 32: Remise En Place Du Disque Dur De 3,5 Pouces

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Placez le disque dur dans son boîtier et alignez les languettes situées sur le support avec les emplacements situés sur le disque dur.

  • Page 33: Retrait Du Disque Dur De 2,5 Pouces

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le panneau latéral gauche.
  • Page 34 a. disque dur b. berceau de disque dur c. Languettes (4)

  • Page 35: Remise En Place Du Disque Dur De 2,5 Pouces

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Placez le disque dur dans son boîtier et alignez les languettes situées sur le support avec les emplacements situés sur le disque dur.

  • Page 36: Retrait Du Disque Ssd U.2

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le panneau latéral gauche.
  • Page 37 3. bâti de disque dur 4. languettes de dégagement 5. berceau de disque dur 11. Retirez les languettes du disque SSD U.2 des emplacements sur le support de disque dur, et soulevez le disque SSD U.2. a. berceau de disque dur b.

  • Page 38: Remise En Place Du Disque Ssd U.2

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Placez le disque SSD U.2 dans son support et alignez les languettes situées sur le support avec les fentes situées sur le disque SSD U.2.

  • Page 39: Étapes Finales

    1. emplacement pour SSD 2. vis 3. câble de données 4. adaptateur du disque SSD 5. câble d'alimentation 6. câble du ventilateur 7. Faites pivoter le bâti du bloc d'alimentation vers le châssis jusqu'à ce qu'elle s'encliquette. 8. Branchez le câble d'alimentation au disque SSD U.2. a.

  • Page 40: Retrait Du Bâti De Disque Dur

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Retirez les vis qui fixent le compartiment du disque dur au châssis.

  • Page 41: Remise En Place Du Bâti De Disque Dur

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Insérez le compartiment du disque dur dans son emplacement dans le châssis.

  • Page 42: Retrait Du Bloc D'alimentation

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis Retirez le panneau latéral gauche.
  • Page 43 a. compartiment de l'alimentation b. support de carte graphique c. châssis 4. Faites pivoter le bâti du bloc d’alimentation pour le sortir du châssis. a. bloc d’alimentation 5. Appuyez sur les attaches de fixation situées sur les connecteurs du câble d'alimentation et déconnectez de la carte graphique les câbles d'alimentation.
  • Page 44 6. Déconnectez les câbles d’alimentation du lecteur optique et des disques durs. 7. Déconnectez de la carte système le câble d’alimentation du processeur et le câble d’alimentation de la carte système. 1. bloc d’alimentation 2. câble d'alimentation du disque dur 3.
  • Page 45 11. Retirez les vis qui fixent l'alimentation au châssis. 12. Soulevez le bloc d’alimentation avec ses câbles pour les dégager du châssis. a. châssis b. bloc d’alimentation c. vis (4)

  • Page 46: Remise En Place Du Bloc D'alimentation

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Placez le bloc d’alimentation sur le châssis.

  • Page 47: Retrait Du Bloc De Refroidissement Du Processeur

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis 1. Retirez le panneau latéral gauche.
  • Page 48 a. vis imperdables (2) b. Dissipateur de chaleur du régulateur de tension 5. Déconnectez les câbles du bloc de refroidissement du processeur de la carte système. 6. Dans l’ordre inverse à celui indiqué sur le bloc de refroidissement du processeur, desserrez les vis imperdables qui fixent ce dernier à...
  • Page 49 1. ventilateur du radiateur 2. câble du ventilateur du radiateur 3. carte système 4. câble du bloc de refroidissement du processeur 5. vis imperdables (4)

  • Page 50: Remise En Place Du Bloc De Refroidissement Du Processeur

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Faites glisser le bloc du radiateur et du ventilateur dans le bâti du radiateur et du ventilateur.

  • Page 51: Étapes Finales

    a. Dissipateur de chaleur du régulateur de tension b. vis imperdables (2) c. carte système 9. Suivez les procédures de l’étape 10 à l’étape 11 de la section « Remise en place de l’alimentation ». 10. Remettez en place les vis qui fixent le bloc du radiateur et du ventilateur au châssis. Étapes finales 1.

  • Page 52: Retrait De La Pile Bouton

    à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Le retrait de la pile bouton réinitialise les paramètres du système BIOS aux valeurs d’usine. Avant de retirer la pile bouton, il est recommandé...

  • Page 53: Remise En Place De La Pile Bouton

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Insérez une nouvelle pile bouton (CR2032) dans le support de la batterie avec le pôle positif vers le haut, puis appuyez sur la pile pour la fixer.

  • Page 54: Retrait Des Barrettes De Mémoire

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis 1. Retirez le panneau latéral gauche.

  • Page 55: Remise En Place Des Barrettes De Mémoire

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Assurez-vous que les clips de fixation ne verrouillent pas le logement de barrette de mémoire.

  • Page 56: Étapes Finales

    Logement Configuration DIMM1 DIMM2 DIMM3 DIMM4 16 Go DDR4 16 Go 32 Go DDR4 8 Go 8 Go 8 Go 8 Go 64 Go DDR4 16 Go 16 Go 16 Go 16 Go 8 Go XMP 4 Go 4 Go 16 Go XMP 8 Go 8 Go...

  • Page 57: Retrait Du Ssd

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Les disques SSD sont fragiles. Faites particulièrement attention lorsque vous manipulez le disque SSD.

  • Page 58: Remise En Place Du Ssd

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Les disques SSD sont fragiles. Faites particulièrement attention lorsque vous manipulez le disque SSD.

  • Page 59: Retrait De La Carte Graphique

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis 1. Retirez le panneau latéral gauche.
  • Page 60 1. câbles d'alimentation 2. attaches de fixation (2) 3. carte graphique 4. languette de fixation...

  • Page 61: Remise En Place De La Carte Graphique

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Alignez la carte graphique avec le logement sur la carte système.

  • Page 62: Retrait Du Bloc Ventilateur-Dissipateur Thermique Du Processeur

    à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. REMARQUE : Le dissipateur de chaleur se met à chauffer au cours d’une utilisation normale. Laissez-le refroidir avant de le manipuler.

  • Page 63: Remise En Place Du Bloc Ventilateur-Dissipateur De Chaleur Du Processeur

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure REMARQUE : Il est possible de réutiliser la graisse thermique d'origine si le processeur et l'assemblage du dissipateur thermique d'origine sont réinstallés ensemble.

  • Page 64: Retrait Du Processeur

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis 1. Retirez le panneau latéral gauche.

  • Page 65: Remise En Place Du Processeur

    à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Si vous remplacez le processeur ou le dissipateur de chaleur du processeur, utilisez la pâte thermique fournie dans le kit pour garantir une conductivité...

  • Page 66: Retrait De La Carte Sans Fil

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis 1. Retirez le panneau latéral gauche.

  • Page 67: Remise En Place De La Carte Sans Fil

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure PRÉCAUTION : pour éviter d'endommager la carte sans fil, ne placez aucun câble sous cette dernière.

  • Page 68: Étapes Finales

    Étapes finales 1. Suivez les procédures de l’étape 10 à l’étape 11 de la section « Remise en place de l’alimentation ». 2. Remettez en place le panneau latéral gauche.

  • Page 69: Retrait De L'antenne

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis 1. Retirez le panneau latéral gauche.
  • Page 70 a. antenne b. câbles d’antenne c. guides d'acheminement...

  • Page 71: Remise En Place De L'antenne

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Collez l'antenne au châssis. 2. Faites passer les câbles d’antenne dans les goulottes du châssis et faites-les glisser dans le logement d’acheminement des câbles situés sur le châssis.

  • Page 72: Retrait Du Ventilateur Du Châssis Avant

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis 1. Retirez le panneau latéral gauche.
  • Page 73 a. câble du ventilateur du châssis avant b. support du ventilateur du châssis avant c. ventilateur du châssis avant...

  • Page 74: Remise En Place Du Ventilateur Du Châssis Avant

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Alignez les languettes situées sur le support de ventilateur du châssis avant avec ventilateur du châssis avant et appuyez sur le ventilateur jusqu’à...

  • Page 75: Retrait Du Ventilateur Du Châssis Supérieur

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis 1. Retirez le panneau latéral gauche.
  • Page 76 1. câble du ventilateur du châssis supérieur 2. guide d'acheminement 3. passe-câbles en caoutchouc (4) 4. support du ventilateur du châssis supérieur 5. ventilateur du châssis supérieur...

  • Page 77: Remise En Place Du Ventilateur Du Châssis Supérieur

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Alignez les trous du ventilateur du châssis avant avec les trous du support du ventilateur du châssis supérieur.

  • Page 78: Retrait Du Lecteur Optique

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis 1. Retirez le panneau latéral gauche.
  • Page 79 a. assemblage de lecteur optique b. châssis 4. Retirez la vis qui fixe le lecteur optique à son support. a. vis b. support du lecteur optique c. lecteur optique 5. Tirez doucement pour déconnecter le cadre du lecteur optique de ce dernier. a.

  • Page 80: Remise En Place Du Lecteur Optique

    Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Alignez et enclenchez le cadre du lecteur optique sur le lecteur optique.

  • Page 81: Retrait Du Cadre Avant

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis 1. Retirez le panneau latéral gauche.
  • Page 82 a. châssis b. languettes c. cadre avant...

  • Page 83: Remise En Place Du Cadre Avant

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Alignez et insérez les languettes du cadre avant dans les encoches du panneau avant.

  • Page 84: Retrait De La Carte Du Bouton D'alimentation

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis 1. Retirez le panneau latéral gauche.

  • Page 85: Remise En Place De La Carte Du Bouton D'alimentation

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure 1. Alignez et faites glisser la carte du bouton d’alimentation dans son support puis enclenchez-la.

  • Page 86: Retrait Du Capot Arrière

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis 1. Retirez le panneau latéral gauche.

  • Page 87: Remise En Place Du Capot Arrière

    Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Procédure Alignez les languettes du capot arrière avec leurs emplacements situés sur le châssis, puis enclenchez le capot pour le fixer.

  • Page 88: Retrait De La Carte Système

    à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. REMARQUE : Le numéro de service de votre ordinateur est indiqué sur la carte système. Après avoir remis en place la carte système, vous devez saisir le numéro de série dans le programme de configuration du BIOS.
  • Page 89 1. câbles USB du panneau supérieur (SSUSB) 2. câble de disque SATA 6 Gbit/s (SATA1) 3. câble de disque SATA 6 Gbit/s (SATA2) 4. carte système 5. câble audio frontal (F_AUDIO) 6. câble du contrôleur LED (LED_CONTROLLER) 7. câble d’alimentation de la carte graphique (GPU_POWER) 8. câble d’alimentation du processeur (ATX_CPU) 9.
  • Page 90 a. châssis b. carte système c. vis (8)

  • Page 91: Remise En Place De La Carte Système

    à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. REMARQUE : Le numéro de service de votre ordinateur est indiqué sur la carte système. Après avoir remis en place la carte système, vous devez saisir le numéro de série dans le programme de configuration du BIOS.

  • Page 92: Téléchargement De Pilotes

    Téléchargement du pilote audio 1. Allumez votre ordinateur. 2. Rendez-vous sur www.dell.com/support. 3. Cliquez sur Product support (Support produit), entrez le numéro de série de votre ordinateur et cliquez sur Submit (Envoyer). REMARQUE : Si vous ne disposez pas du numéro de série, utilisez la fonction de détection automatique ou recherchez manuellement le modèle de votre ordinateur.

  • Page 93: Téléchargement Du Pilote Réseau

    Téléchargement du pilote réseau 1. Allumez votre ordinateur. 2. Rendez-vous sur www.dell.com/support. 3. Cliquez sur Product support (Support produit), entrez le numéro de série de votre ordinateur et cliquez sur Submit (Envoyer). REMARQUE : si vous ne disposez pas du numéro de série, utilisez la fonction de détection automatique ou recherchez manuellement le modèle de votre ordinateur.

  • Page 94: System Setup (Configuration Du Système)

    La séquence d’amorçage permet d’ignorer l’ordre des périphériques de démarrage défini par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Au cours de l’autotest de démarrage (POST), lorsque le logo Dell s’affiche, vous pouvez : •...

  • Page 95: Fonctions Bios

    Accéder au programme de configuration du BIOS 1. Allumez (ou redémarrez) votre ordinateur. 2. Au cours du POST (Power-On Self Test, auto-test de démarrage), lorsque le logo DELL s’affiche, guettez l’invite F2 et appuyez immédiatement sur F2. REMARQUE : L’invite F2 indique que le clavier est initialisé. Cette invite peut s’afficher très brièvement. Vous devez donc être attentif et vous tenir prêt à...
  • Page 96 Main (principal) Cache L2 Ce champ affiche la taille du cache L2 du processeur. Cache L3 Ce champ affiche la taille du cache L3 du processeur. Tableau 5. System setup options—Advanced menu (options de configuration du système – menu Avancé) Advanced (avancé) Advanced BIOS Features (Fonctionnalités BIOS avancées) Intel SpeedStep...
  • Page 97 Advanced (avancé) Auto Power On Date Permet de définir la date à laquelle l’ordinateur doit être mis sous tension automatiquement. Cette option ne peut être configurée que si le mode Auto Power On (Mise sous tension automatique) est défini sur Enabled 1 to 31 (Activé 1 à 31). Auto Power On Time Permet de définir l’heure à...

  • Page 98: Mot De Passe Système Et De Configuration

    Boot (démarrage) Boot Option Priorities Affiche les périphériques de démarrage disponibles. Boot Option #1 Affiche le premier périphérique d’amorçage. Par défaut : UEFI : Gestionnaire de démarrage Windows. Boot Option #2 Affiche le deuxième périphérique d’amorçage. Par défaut : carte NIC intégrée. Boot Option #3 Affiche le troisième périphérique d’amorçage.

  • Page 99: Suppression Ou Modification D'un Mot De Passe Système Et/Ou De Configuration

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis 1. Retirez le panneau latéral gauche.

  • Page 100: Effacement Des Paramètres Cmos

    à la section Après une intervention à l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Prérequis 1. Retirez le panneau latéral gauche.
  • Page 101 1. fiche de cavalier 2. P217 3. P216 4. carte système Étapes finales 1. Suivez les procédures de l’étape 10 à l’étape 11 de la section « Remise en place de l’alimentation ». 2. Remettez en place le panneau latéral gauche.

  • Page 102: Dépannage

    4. Branchez le lecteur USB amorçable à l’ordinateur qui nécessite la mise à jour du BIOS. 5. Redémarrez l’ordinateur et appuyez sur F12 lorsque le logo Dell s’affiche à l’écran. 6. Démarrez sur le lecteur USB dans One Time Boot Menu (Menu d’amorçage ponctuel).

  • Page 103: Exécution Des Diagnostics Epsa

    Exécution des diagnostics ePSA 1. Mettez sous tension l'ordinateur. 2. Durant le démarrage de l'ordinateur, appuyez sur la touche F12 lorsque le logo Dell apparaît. 3. Dans l'écran du menu de démarrage, sélectionnez l'option Diagnostics. 4. Cliquez sur la touche fléchée dans le coin inférieur gauche.
  • Page 104 2. Éteignez le modem. 3. Éteignez le routeur sans fil. 4. Patientez 30 secondes. 5. Allumez le routeur sans fil. 6. Allumez le modem. 7. Allumez votre ordinateur.

  • Page 105: Obtenir De L'aide Et Contacter Alienware

    REMARQUE : Les disponibilités variant selon le pays, certains services peuvent être indisponibles dans votre pays. REMARQUE : Si vous ne disposez pas d’une connexion Internet, vous pouvez utiliser les coordonnées figurant sur votre facture d’achat, votre bordereau de livraison, votre facture ou dans le catalogue de produits Dell.
