Pro-Form 690 HR Manuel De L'utilisateur page 8

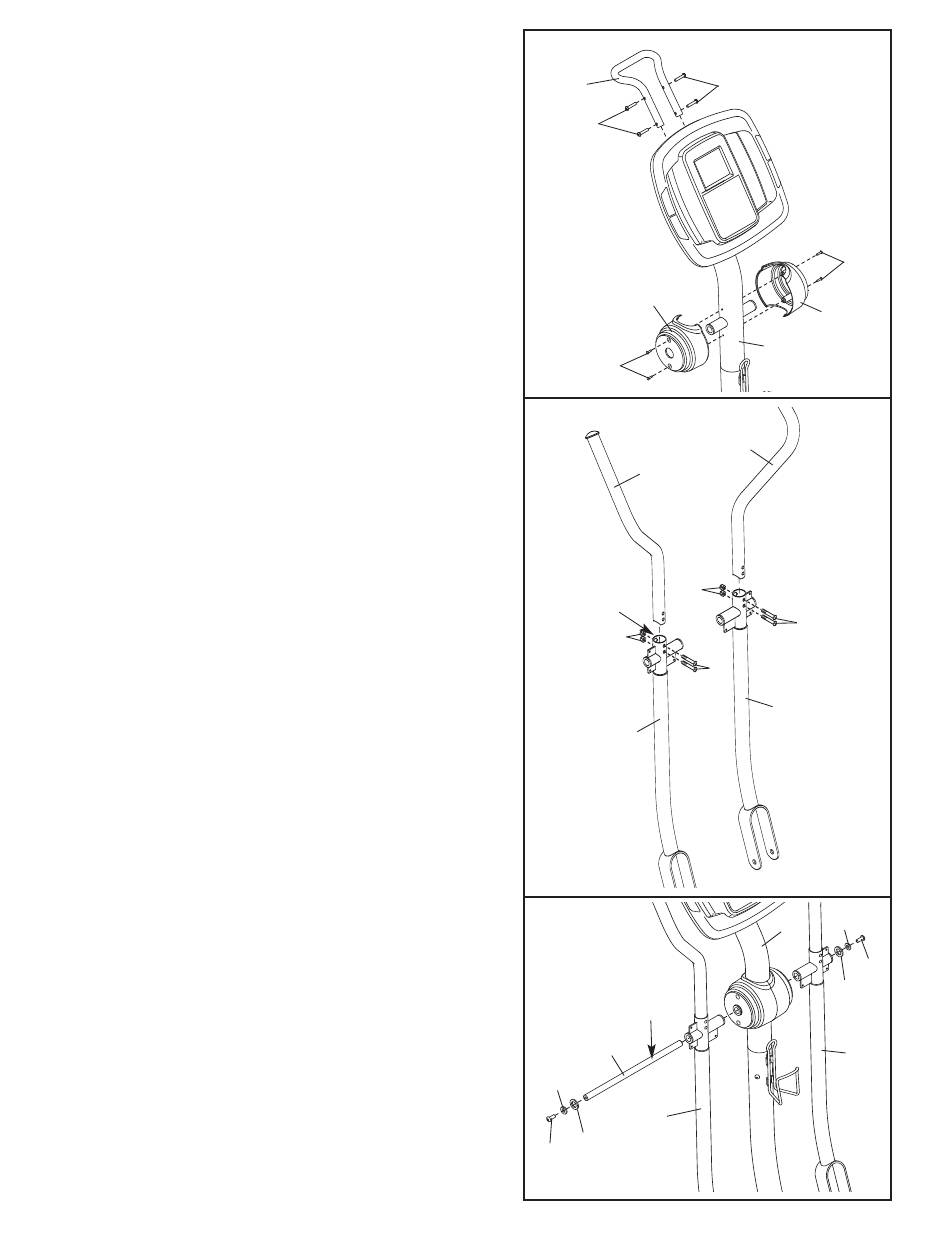

8. Fixez la Poignée de Transport (116) au Montant (3) à
l'aide de quatre Vis de la Poignée de Transport (117).
Assurez-vous que la Poignée de Transport est orientée
comme indiqué.
Orientez un des Couvercles du Montant (17) comme indi-
qué, et tenez-le contre le Montant (3). Fixez le Couvercle
du Montant à l'aide de deux Vis à Tête Ronde de M4 x
16mm (101).
Fixez l'autre Couvercle du Montant (17) de la même
manière.
9. Identifiez la Poignée Mobile Gauche (8) et le Bras pour
la Partie Supérieure du Corps Gauche (11) munis d'au-
tocollants guache .
Orientez la Poigné Mobile Gauche (8) et le Bras pour la
Partie Supérieure du Corps Gauche (11) comme illustré.
Enfoncez la Poignée Mobile Gauche dans le Bras pour la
Partie Supérieure du Corps Gauche. Attachez la Poignée
Mobile Gauche à l'aide de deux Boulons en Bouton de
M8 x 41mm (78) et de deux Écrous de Blocage de M8
(79). Assurez-vous que les Écrous de Blocage se
trouvent dans les trous hexagonaux sur le Bras pour
la Partie Supérieure du Corps Gauche.
Attachez la Poignée Mobile Droite (9) sur le Bras
pour la Partie Supérieure du Corps Droit (12) de la
même manière.
10. Insérez l'Essieu Pivotant (74) à l'intérieur du Montant (3)
puis centrez-le. Appliquez une bonne quantité de la
graisse fournie sur l'Essieu Pivotant.
Orientez le Bras pour la Partie Supérieure du Corps
Gauche (11) comme illustré puis glissez-le sur l'extré-
mité gauche de l'Essieu de Pivot (74). Glissez le Bras
pour la Partie Supérieure du Corps Droit (12) sur l'ex-
trémité droite de l'Essieu de Pivot.
Serrez une Vis en Bouton de M8 x 23mm (84) ainsi
qu'une Rondelle de M8 (88) et une Rondelle Ondulée
(111) à l'intérieur de chaque extrémité de l'Essieu
Pivotant (74). Assurez-vous que les Rondelles Ondu-
lées se trouvent aux extrémités del'Essieu de Pivot.
8
116
117
17
101
9
8
Trous
Hexagonaux
79
11
10
Graisse
74
88
111
84
8
117
3
17
3
9
79
78
78
12
3
11
101
88
84
111
12
