Description
2.3.3.7. Connexions 1 et 2 éclairage externe
Un câble standard 4 broches M12 permet la
connexion de l'éclairage externe. Ce câble doit
être connecté comme suit :
Bro
Signal
che
(1)
24 V CC
Alimentation-S (3,5 A
max.)
0 V GND alimentation-S
(2)
0 V GND alimentation-S
(3)
(4)
Impulsion 24 V CC (3,5 A
maxi.)
(5)
Non câblé
Type de connecteur sur le côté d'EasyConnect
Box:
M12, 5 broches, femelle
NOTE :
Si l'éclairage externe comprend une connexion à l'alimentation électrique et une connexion de commande (4
fils), connectez l'alimentation aux broches 1 et 2 (3,5 A max.) et la commande aux broches 3 et 4.
Si l'éclairage externe comprend un seul signal de commande/alimentation (deux fils), utilisez les broches 3 et 4
(3,5 A maxi.).
ATTENTION !
-
Il faut une caméra avec 4 sorties (non-standard) pour utiliser la synchronisation du
rétroéclairage de l'Asycube 2 et/ou l'éclairage externe 2. Contacter le service commercial
d'Asyril pour commander ce composant.
000.100.530
SmartSight
Manuel d'instructions
Version: D2
(3)
(2)

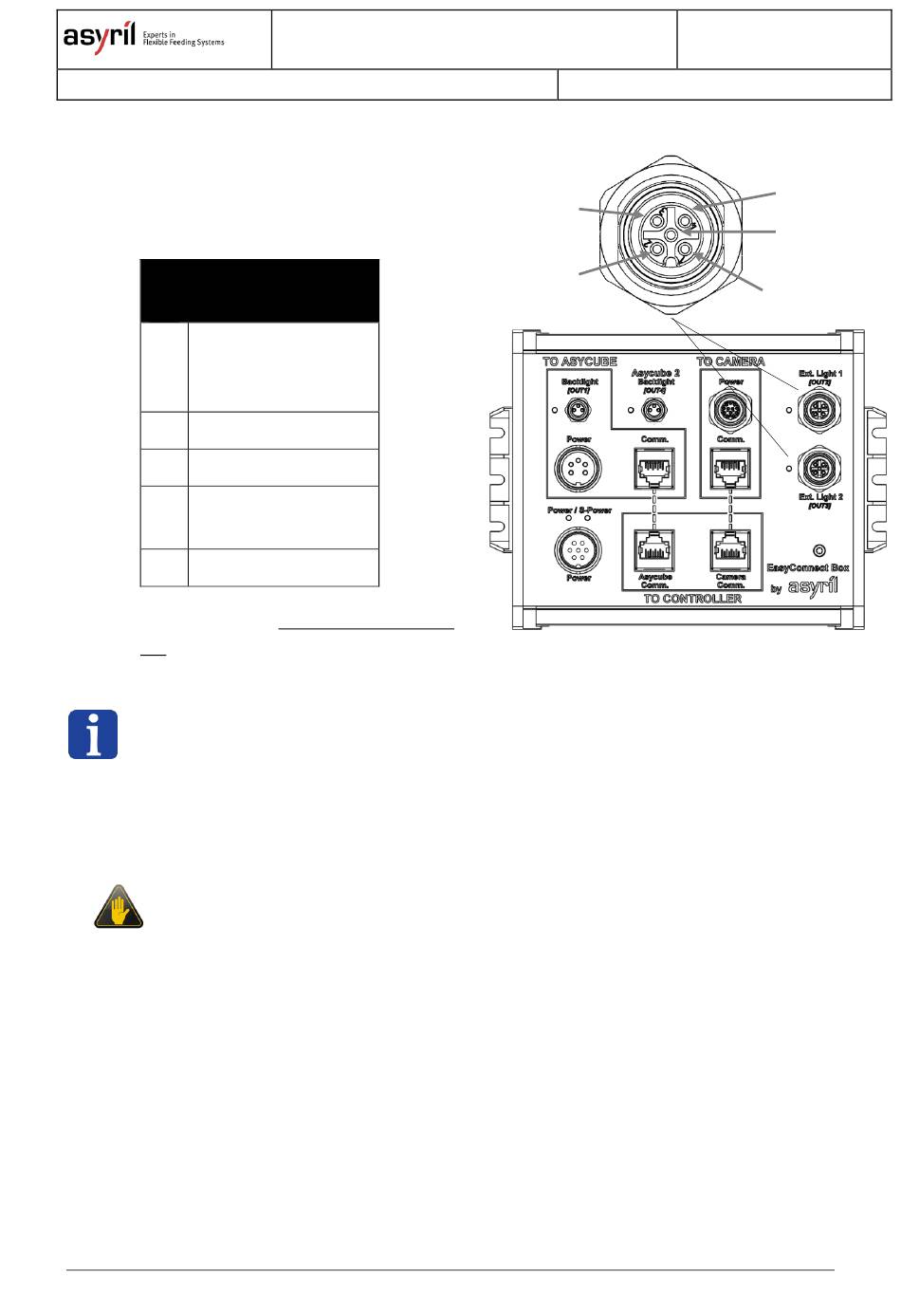

Figure 2-19: Éclairages externes 1 et 2
(4)
(5)
(1)
29/52
